MIXING SET GROUP FOR MANIFOLD GRUNDFOS PUMP AFRISO VALVE 2.5m³/h

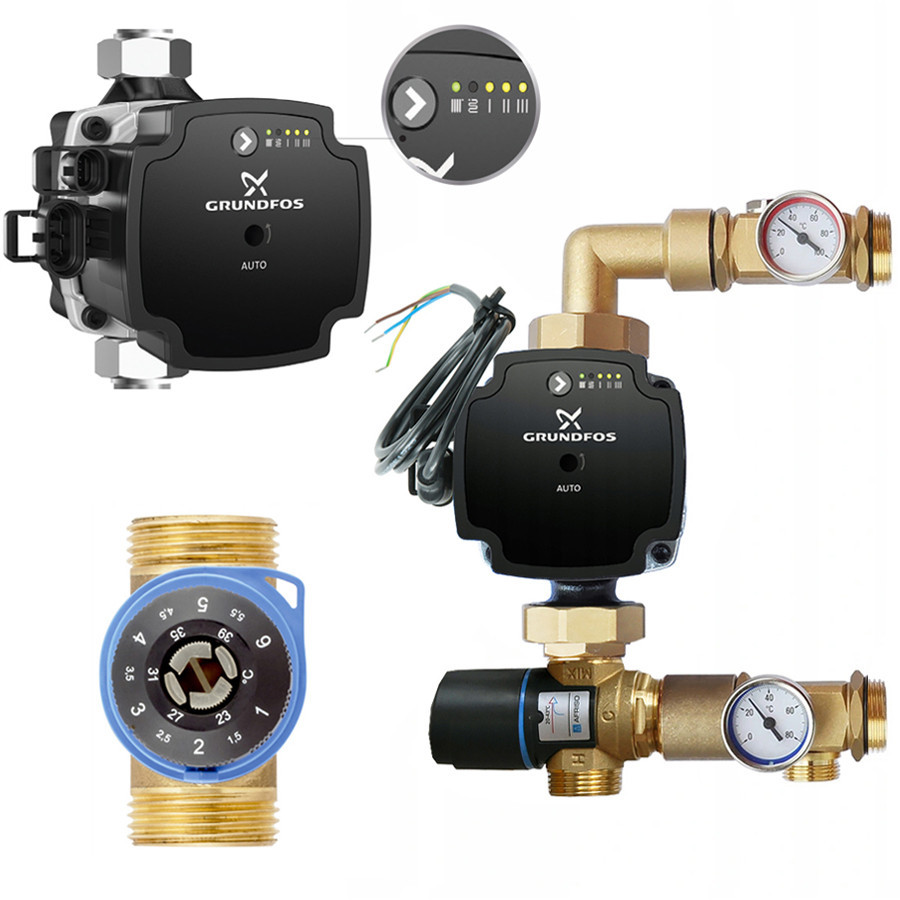

Grupa mieszająca do rozdzielaczy ogrzewania podłogowego z zaworem AFRISO ATM 561, pompa Grundfos UPM3S AUTO

ZASTOSOWANIE

• Stosowany w instalacjach grzewczych.


• Montowany między źródłem ciepła a rozdzielaczem ogrzewania płaszczyznowego w szafce rozdzielacza.


• Przygotowuje czynnik o odpowiedniej temperaturze i tłoczy go do pętli grzewczych rozdzielacza.

OPIS

• Wyposażony w termostatyczny zawór mieszający ATM 561. Zawór utrzymuje temperaturę zasilania ustawioną na pokrętle w zakresie 20-43°C.


• Wysokiej klasy pompa elektroniczna GRUNDFOS UPM3S AUTO z kablem zasilającym


• Termometry na zasilaniu i powrocie z rodzielacza kontrolują temperaturę medium.

DANE TECHNICZNE

• kvs zaworu ATM 2,5 m³/h


• zasilanie gwint GZ 1"


• powrót gwint GZ 3/4"


• przyłącza do rozdzielacza GZ 1" z nakrętką kontrującą oraz uszczelką o-ring


• rozstaw przyłączy do rozdzielacza 210 mm


• pompa obiegowa GRUNDFOS UPM3S AUTO


• zasilanie 230 V AC

SPECYFIKACJA POMPY

•
  Dopuszczalna temperatura cieczy: minimalna 0*C, maksymalna + 95*C


•
  Maksymalna dopuszczalna temperatura otoczenia: + 70*C


•
  Pobór mocy: 2W-39W


•
  Maksymalne ciśnienie robocze: 10 bar


•
  Zasilanie: 230V


•
  Częstotliwość sieciowa: 50Hz


•
  Stopień ochrony: IP44


•
  Długość montażowa: 130mm


•
  Wysokość podnoszenia: 6m

Pompa UPM3S AUTO to energooszczędna pompa o małych rozmiarach, o charakterystykach dostosowanych do pracy w układach ogrzewania płaszczyznowego. Najmniejsza pompa w ofercie firmy GRUNDFOS®, udoskonalony model pompy alpha 2L.

Pompą steruje się wewnętrznie (samosterująca) za pomocą trzech trybów sterowania oraz 2 opcji AUTOADAPT.

Interfejs użytkownika posiada jeden przycisk, dwa zielone oraz trzy żółte wskaźniki diodowe.

Za pomocą przycisku na panelu sterowniczym pompy regulowanej elektronicznie ustawia się następujące tryby pracy: charakterystyki stałoprędkościowe, charakterystyki rekomendowane do instalacji grzejnikowej i podłogowej.
