hpControl 1'' HPC-876 Kugelhahn

Elektrozawór kulowy 3 drogowy 1 cal z siłownikiem

Zawór kulowy 3 drogowy 1 cal z napędem elektrycznym

Zestaw zawiera trwały i mocny siłownik klasy przemysłowej A83 zgodny z normami ISO5211 wraz z wysokiej jakości zaworem kulowym.

Napędy elektryczne A83 zostały stworzone do obsługi zaworów kulowych. Przeznaczone są do montażu bezpośrednio na zaworach kulowych dwu i trzydrogowych o średnicach od 1/2 do 1 1/4 cala (DN15, DN20, DN25, DN32) posiadających płytę montażową zgodną z ISO5211. Siłowniki elektryczne A83 mogą współpracować z zaworami w wersji mosiężnej jak i nierdzewnej o kącie obrotu do 90 stopni.

Siłowniki elektryczne A83 charakteryzuje kompaktowy rozmiar oraz duży moment obrotowy. Zostały zaprojektowane tak aby były łatwy w obsłudze oraz w montażu. Dodatkowo napęd A83 posiada możliwość ręcznego otwarcia lub zamknięcie zaworu kulowego w awaryjnych przypadkach oraz wskaźnik położenia.

Siłowniki elektryczne A83 dostępne są w różnych wersjach sterowania i zasilania m.in 230V AC, 12V DC czy 24V DC. Wyposażone są w wyłączniki krańcowe odcinające pobór prądu w stanie spoczynku.

NOWOŚĆ! W ofercie posiadamy siłownik elektryczny A83 WIFI współpracujący z aplikacjami Tuya/Smart Life.

WAŻNE:

Po zakupie należy przesłać informację o wyborze wersji sterowania siłownika

tabela z opisem działania oraz schematami podłączenia poszczególnych wersji siłowników poniżej

Dane techniczne siłownik A83:

• niski pobór prądu


• pobór prądu tylko w momencie zmiany pozycji. Wyłączniki krańcowe wyłączają siłownik.


• małe gabaryty dostosowane do zaworów


• pobór mocy max: A80 ECO - 10W, A83 - 6W


• maksymalna siła: 8Nm


• czas otwarcia/ zamknięcia: A80 ECO - 10s, A83 - 8s


• mechaniczny wskaźnik położenia (z wyjątkiem A80 ECO)


• pełna wodoodporność - IP54


• bezobsługowa eksploatacja

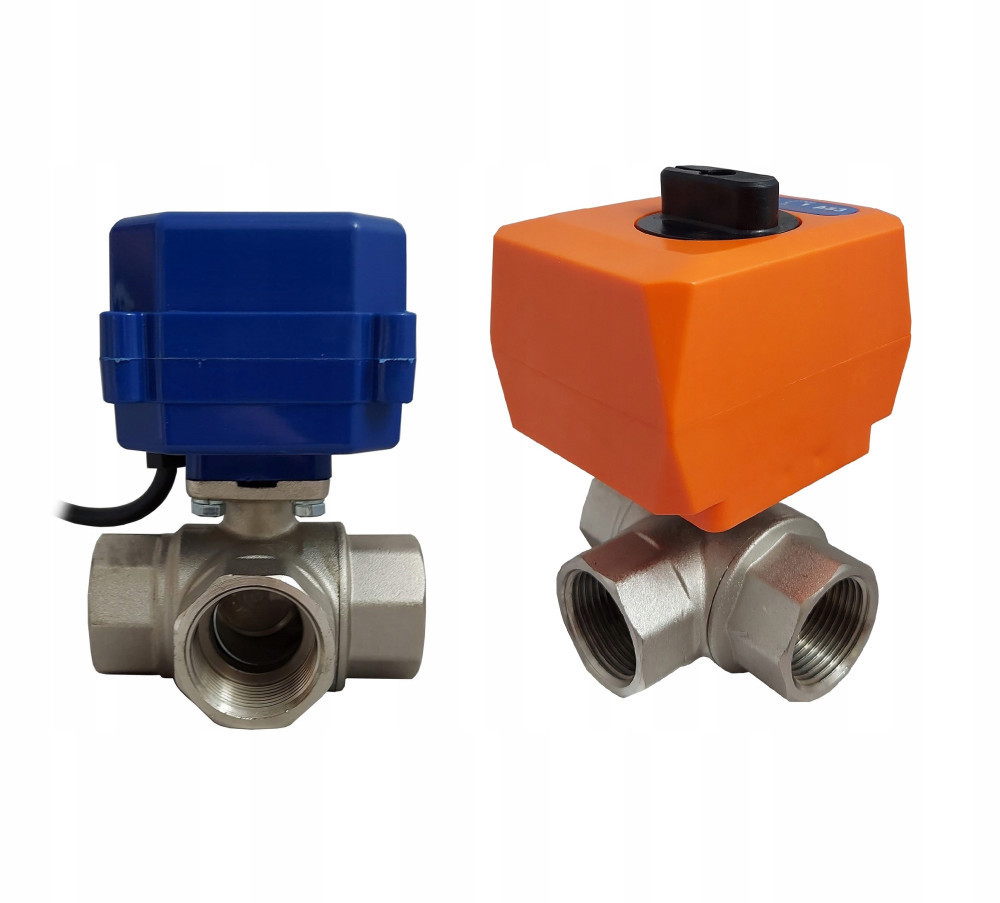

• kolor obudowy - A80 niebieski, A83 pomarańczowy


• Obudowa z tworzywa PA


• Mechanizm ze stali


• Wskaźnik pozycji na pokrywie


• Połączenie bezpośrednie do zaworu z płytą ISO 5211


• Ochrona termiczna silnika


• Podłączenie elektryczne przewód 900mm.


• Temperatura otoczenia: -10C do +50C

Zawór kulowy 3 drogowy 1 cal DN25 PN40 z płytą do podłączenia siłownika - napędu, zgodny z ISO5211

Opis techniczny zaworu:

Zawór kulowy z bezpośrednim podłączeniem do siłownika zgodnego z ISO5211.

Możliwość sterowania ręcznego lub podłączenia siłownika pneumatycznego lub elektrycznego .

Wykonanie przemysłowe. Masywny korpus odporny na wysokie ciśnienie - ponad 100 bar.

Dane Techniczne zaworu:

- materiał : mosiądz niklowany

- typ: zawór kulowy dwu częściowy

- przepływ pełny we wszystkie kierunki - kula typu L

- platforma mocująca zgodna z ISO5211 - typ F03

- ciśnienie robocze 0-40bar

- zakres temperatur od -20°C do 150°C,

- Przyłącze: gwint wewn. 1 cal

•
  Waga kg.: 1.2000


•
  Kod kreskowy:: 5903148308760


•
  Załączone pliki: Wersje siłowników elektrycznych - pobierz


•
  Deklaracja CE: Pobierz certyfika CE - zawór Pobierz certyfika CE - siłownik elektryczny


•
  Instrukcja Obsługi: Pobierz instrukcję


•
  Rozmiar gwintu: 1"


•
  Korpus zaworu: Brass


•
  Ciśnienie maksymalne [bar]: 40.0000
