digital display for a milling machine

Funkcja:

1. Zgodnie z różnymi używanymi obrabiarkami, odpowiednie funkcje można przełączać, modyfikując parametry i ma wiele funkcji przetwarzania grafiki.

2. Wyłączne użycie 16-bitowej i 32-bitowej technologii komputerowej jest stosowane do cyfrowego wyświetlacza, dzięki czemu prędkość przetwarzania jest szybsza i bardziej wydajna.

3. Dopuszczalna częstotliwość wejściowa fazy A/B kraty wszystkich serii mierników z cyfrowym wyświetlaczem kraty wynosi do 5 MHZ, osiągając poziom światowej klasy.

4. SDS6‑2V to wielofunkcyjny cyfrowy miernik z dwoma współrzędnymi. Oś współrzędnych miernika z wyświetlaczem cyfrowym może osiągnąć maksymalnie 600 punktów dla każdej osi, a dokładność pomiaru znacznie się poprawiła.

5. Cyfrowy wyświetlacz może wykonywać linię prostą, ukośny łuk, ciągłe programowanie, ciągłe przetwarzanie.

6. Pierwszy miernik z wyświetlaczem cyfrowym może również wykorzystywać podłączone urządzenie podręczne z wyświetlaczem, wyświetlanie i sterowanie w trybie offline, szczególnie odpowiednie do mobilnej obsługi dużych urządzeń i obrabiarek.

7. Rozdzielczość szybkiej linijki kratowej wynosi 0,1 um, a jej prędkość ruchu wynosi 120 m/min. Pomiar pozycjonowania, dane są dokładne i stabilne.

8. Wysokiej jakości stop aluminium, wysoka wytrzymałość mechaniczna, stop odlewniczy, odporność na korozję.

Specyfikacja:

• Typ artykułu: Cyfrowy wyświetlacz odczytowy


• Model: SDS6-2V 470 920


• Materiał: stop aluminium


• Tabela wyświetlania cyfrowego


• Napięcie wejściowe: AC100-240V


• Napięcie sygnału wejściowego: 5 (V)


• Zakres liczenia: 70-3000mm (szt)


• Zakres zastosowania: tokarka, maszyna do cięcia drutu, giętarka


• Specjalne frezarki: funkcja łuku R, funkcja równego podziału okręgu, funkcja obróbki ukośnej, funkcja ukośnego wykrawania, funkcja progresywnej obróbki wnęki, funkcja EDM dla maszyny iskrowej, funkcja biblioteki narzędzi dla tokarki, funkcja pomiaru stożka itp.


• Władca kraty


• Zasięg: ok. 470 mm / 18,5 cala, 920 mm / 36,2 cala


• Odległość otworu instalacyjnego: ok. 560 mm / 22 cale, 1026 mm / 40,4 cala


• Wymiary: ok. 576 mm / 22,7 cala, 1026 mm / 40,4 cala


• Dokładność: 5μ


• Rozdzielczość: 0,005


• Długość kabla: ok. 3 metry / 9,8 stopy

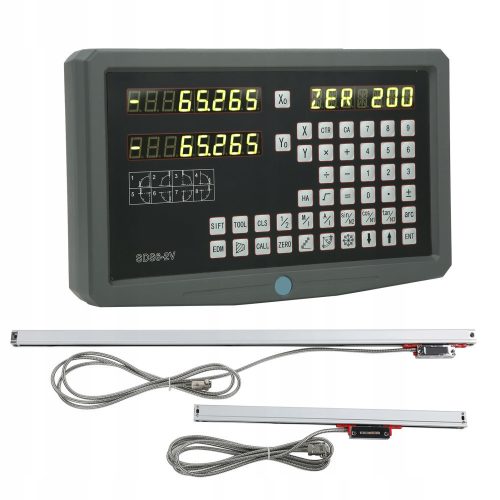

Lista pakietów:

• 1 x wyświetlacz cyfrowy


• 1 x linijka 470mm


• 1 x linijka 920mm


• 1 x kabel zasilający


• 2 x wspornik


• 2 x stała rama


• 1 x Śruba


• 1 x osłona przeciwpyłowa


• 1 x instrukcja obsługi
