X-HOME H1143

SPRZĘGŁO HYDRAULICZNE OCIEPLONE 6x1" + 2x1/2"

CHARAKTERYSTYKA

Sprzęgło hydrauliczne ma za zadanie rozsprzęglić obieg źródła ciepła od obiegu instalacyjnego. W sprzęgle dochodzi do hydraulicznego równoważenia się tych dwóch obiegów.

Sprzęgło hydrauliczne powinno się stosować w instalacjach, gdzie jest kilka obiegów grzewczych, czyli jest kilka pomp zamontowanych na tych obiegach.

Sprzęgło hydrauliczne zapewni odpowiednie zbilansowanie hydrauliczne wszystkich obiegów grzewczych, zabezpieczy te obiegi i pompy obiegowe przed wzajemnym wpływaniem na swoją pracę.

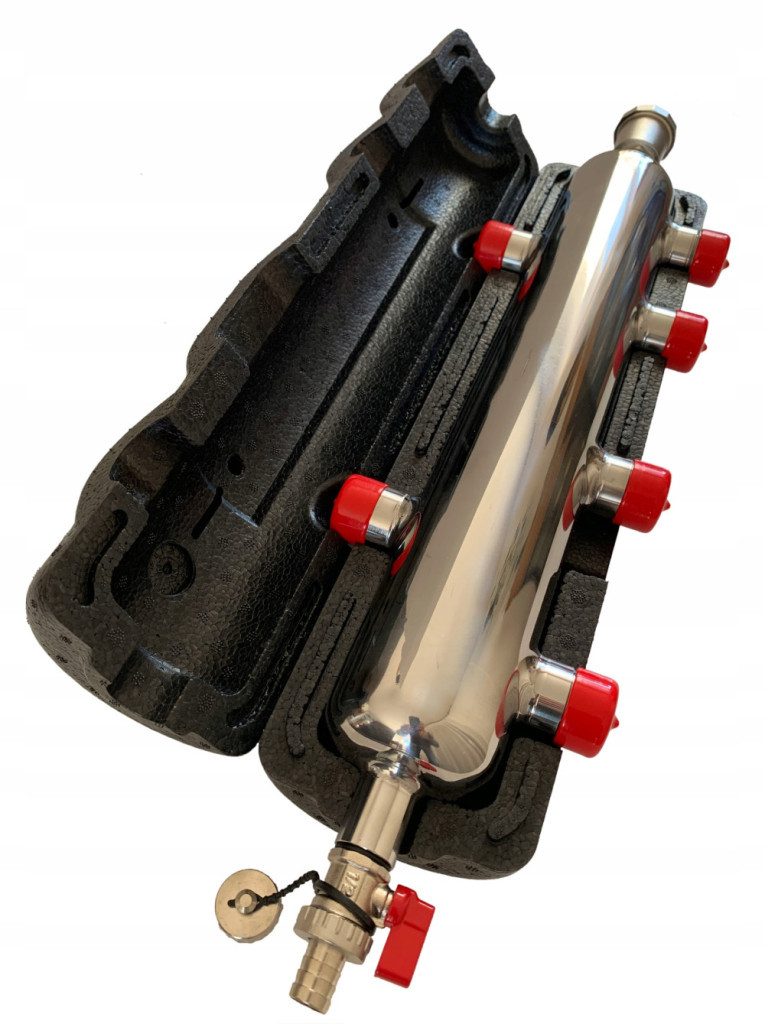

Sprzęgło hydrauliczne to pusty zbiornik z zamontowaną w środku specjalną siatką separacyjną. Dzięki temu strumień wpływający do sprzęgła jest rozbijany, a to ułatwia wytrącanie się powietrza i zanieczyszczeń. Dodatkowo pionowy montaż takiego sprzęgła pozwala łatwiej oddzielić powietrze i usunąć je przez odpowietrznik automatyczny, a także usunąć zanieczyszczenia przez zawór spustowy.

PARAMETRY

• Materiał : stal nierdzewna



• Wykończenie : chrom połysk



• Średnica : 76 mm



• Przepływ : 4 800 l/h  -- 4,8 m3/h



• Waga : 3,4 kg



• Ciśnienie nominalne : 10 bar



• Maksymalna temp. pracy : 100 °C



• Ocieplenie : pianka EPP, gruba (spieniony polipropylen)


• Przyłącza 1 : 6x1"  GZ



• Przyłącza 2 : 2x1/2"  GW


Wewnętrzna siatka separacyjna usprawnia rozbijanie wpływającego strumienia wody co ułatwia wytrącanie się powietrza i zanieczyszczeń.

SKŁAD ZESTAWU

• sprzęgło


• odpowietrznik automatyczny


• zawór spustowy


• uchwyt montażowy


• kotwy montażowe


• spinki łączące izolację

WYMIARY
