PANEL SŁONECZNY ZESTAW SOLARNY 360W + REGULATOR 30A MPPT BT

Proponowany zestaw umożliwia wykorzystanie energii słonecznej do ładowania akumulatora 12/24V.

Zgromadzona energia może być wykorzystana do zasilania urządzeń lub oświetlenia o napięciu 12/24V (takie jak z gniazdka zapalniczki w samochodzie). Możliwe jest również zastosowanie przetwornicy z 12/24V na 230V prądu zmiennego do zasilania typowych urządzeń elektrycznych.

Ten zestaw rozwiązuje problem dostępu do energii elektrycznej w:

• kamperze lub przyczepie kempingowej


• Na łódce, jachcie, housebotcie


• Na działce rekreacyjnej, domek letniskowy.

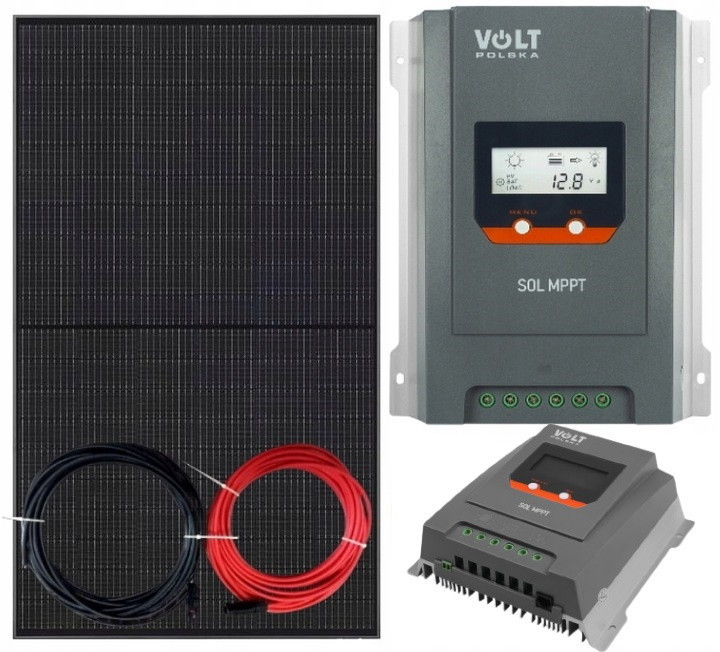

W zestawie otrzymujesz:

1. Panel Solarny 360W Astro FULL BLACK MONO HALFCUT 10,68A 39.80V 176,5cm×104,8cm×3,5cm


2. Regulator napiecia MPPT 30A 12V/24V BLUETOOTH z Panelem LCD VOLT POLSKA / Obsłuży spokojnie 2 takie panele.



3. Kable solarne 4mm2 o długości 5M ( CZARNY / CZERWONY )


Panel Solarny 360W Astro FULL BLACK MONO HALFCUT 10,68A 39.80V 176,5cm×104,8cm×3,5cm

Dane techniczne panela fotowoltaicznego:

• Maksymalna moc (Pmax): 360 Wp



• Napięcie mocy maksymalnej (Vmp): 33,24 V



• Natężenie mocy maksymalnej (Imp): 10,68 A



• Napięcie obwodu otwartego (Voc): 39,80 V



• Prąd zwarcia (Isc): 11,15 A



• Sprawność modułu: 19.2%



• Tolerancja mocy: 0~+5W



• Maksymalny prąd nominalny bezpiecznika: 20 A



• Liczba ogniw: 120 (6x20)



• Klasa II


• Wymiary panela: 176,5cm×104,8cm×3,5cm



• Waga: 19,5 kg



• Materiał ramy: anodowany stop aluminium



• Temperatura pracy: -40*C - +85*C



• Szyba: szkło hartowane antyrefleksyjne 3.2 mm



• Skrzynka przyłączeniowa: IP68, 3 diody



• Złącze MC4 x2 4mm2

Najważniejsze zalety:

• Diody bocznikujące (bypass diode) minimalizujące spadek mocy w cieniu


• Wysoka sprawność energetyczna


• Specjalna powłoka ochronna, zabezpieczająca przed negatywnym wpływem czynników pogodowych i promieni UV


• Gwarantowana dodatnia tolerancja mocy


• Powłoka antidust


• Trwała konstrukcja modułu


• W zestawie okablowanie zakończone konektorami MC4 o długości ok 30cm

Technologia HALFCUT

Większa moc

Producenci coraz bardziej starają się usprawniać oferowane produkty. Jednym z usprawnień jest właśnie technologia ciętych płytek. Taki sposób ułożenia płytek krzemowych zwiększa przede wszystkim wydajność i klasę panelu. W dosłownym tłumaczeniu z takiego samego rozmiaru jesteśmy w stanie uzyskać większą moc modułu. To dlatego panele dużej mocy są dostępne właśnie w technologii half-cut.

Mniejsze straty mocy modułu

To nie koniec atutów. Jednym z największych plusów jest wielokrotnie mniejsza strata mocy w porównaniu ze standardowymi panelami. Płytka krzemowa przecięta w pół jest dużo mniejsza, przez co generuje dużo niższy prąd. Ten jest wprost proporcjonalny do jej wielkości. Starty natomiast są silnie zależne od oporu. W technologii modułów half-cut jest nawet 5-krotnie mniejszy niż w tradycyjnej. Jest to z pewnością największy atut. Finalnie moduł generuje mniejsze starty, co przekłada się na wyższą sprawność i uzysk z zainstalowanego m2.

Zmniejszone ryzyko zacienienia

Moduły half-cut posiadają jeszcze jedną zaletę, o której warto powiedzieć. Są mniej narażone na ryzyko zacienienia w obliczu tradycyjnych technologii. I nie mamy tu na myśli zacienienia spowodowanego pobliskim drzewem czy innym obiektem. Często gdy o tym wspominamy klientom, ci zapewniają nas, że w pobliżu planowanej inwestycji nie ma elementów powodujących zacienienie. Niestety większość z nas zapomina o efektach atmosferycznych, które mogą to zacienienie powodować. Przykładem może być śnieg.

W modułach half-cut znajdziemy więcej diod bocznikujących. Wynika to wprost z budowy modułu. Panel podzielony jest na dwie części. Część górną i część dolną. Obie są ze sobą połączone równolegle, a za ich pracę odpowiada osobna dioda bocznikująca tak, aby mogły pracować również niezależnie od siebie. Dodatkowo każda z części posiada własne szeregi spiętych płytek, które są również zabezpieczone osobnymi diodami. Najczęściej po 20 płytek krzemowych. To pozwala na oddzielną pracę szeregów wewnątrz części górnej i dolnej.

REGULATOR NAPIĘCIA PANELI FOTOWOLTAICZNYCH 30A 12V MPPT Z PANELEM LCD STEROWANIE BLUETOOTH VOLT POLSKA

Regulatory solarne MPPT marki VOLT to urządzenia działające w oparciu o zaawansowaną technologię, polegającą na śledzeniu punktów mocy maksymalnej MPPT (maximum power point tracking) na panelu solarnym PV. Dzięki tej technologii wydajność regulatorów solarnych MPPT jest nieporównywalnie większa niż w przypadku klasycznych modeli PWM.

Charakterystyka

• Połączenie wielu algorytmów śledzenia pozwala szybko i precyzyjnie śledzić maksymalny punkt mocy


• Innowacyjną technologię śledzenia punktów mocy maksymalnej (MPPT), sprawność śledzenia >99,9%, W pełni cyfrowa technologia, wysoka sprawność konwersji ładowania do 98%.


• Wyświetlacz LCD, łatwy odczyt danych dot. pracy.


• Funkcja statystyk energetycznych w czasie rzeczywistym.


• Automatyczne wykrywanie 12/24/48V.


• Elastyczny dobór akumulatorów: Płynny, Żelowy, AGM i LiFePO4. Wydłużenie żywotności dzięki zdalnemu czujnikowi temperatury.


• Regulator jest zabezpieczony przed przegrzaniem, poprzez wbudowaną funkcję ograniczania mocy.


• Posiada też czterostopniowy proces ładowania: MPPT, impulsowe (boost), wyrównujące (equalize), podtrzymujące (float).


• Podwójne automatyczne zabezpieczenie przed zbyt wysoką mocą ładowania i zbyt wysokim prądem.


• Liczne tryby pracy odbiorników: Always on (zawsze wł.), Dusk to Dawn (od zmierzchu do świtu), Evening (wieczory) oraz tryb ręczny.


• Bezprzewodowa komunikacja lub komunikacja Bluetooth. Opcjonalna aplikacja mobilna do komunikacji bluetooth.


• Regulator można zdalnie podłączyć do IoT/GPRS dzięki funkcji zdalnej komunikacji IoT Miesięczne dane pracy mogą być zliczone i wyświetlone graficznie.

DANE TECHNICZNE:

• - Regulator: SOL MPPT 30A + BLUETOOTH



• - Napięcie systemu: 12V / 24V AUTO



• - Maksymalny prąd ładowania: 30A



• - Maksymalne napięcie z paneli: 100V



• - Własne zużycie mocy: 7mA



• - Obsługiwane akumulatory: GEL, AGM, z płynnym elektrolitem



• - Aplikacja smartfon: łączność po Bluetooth, ANDROID / IOS*



• - Wymiary: 250 x 192 x 64 mm



• - Waga: 1,6 kg



•
  *odpowiednia aplikacja dostępna w Google Play / Appstore


• (zdjęcie poglądowe)

CZAS ŁADOWANIA AKUMULATORÓW

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

Bateria słoneczna bez problemu naładuje akumulator pojemności 100 Ah w nieco ponad 5h od pełnego rozładowania !!!

UWAGA: w zestawie nie ma akumulatora.

Do tego zestawu zalecamy akumulator żelowy lub kwasowy minimum 100Ah. ( do kupienia na naszych aukcjach )

Oczywiście można zastosować mniejszy, ale ilość zgromadzonej energii będzie mniejsza, a także żywotność będzie skrócona. Generalnie czym większy akumulator tym lepiej.

Kolejność podłączania:

1. Akumulator

2. Panel PV

3. Obciążenie (symbol żarówki)

UWAGA: ZAWSZE przed podłączeniem upewnij się czy podłączasz prawidłowym biegunem czyli plus do plusa i minus do

minusa. Pomimo posiadanych zabezpieczeń błędne podłączenie może doprowadzić do uszkodzenia regulatora np.

przegrzania, a także do uszkodzenia akumulatora i panela PV

PRZYKŁADOWE ZDJĘCIA ZASTOSOWANIA PANELU
