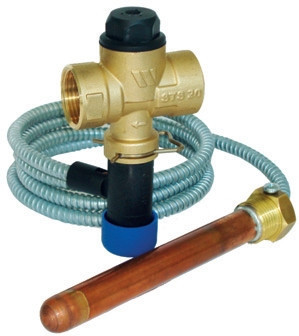

Thermosicherheitsventil WATTS STS 20.S 85°C

Termostatyczny zawór bezpieczeństwa, zabezpieczenie termiczne kotła model STS 20.S 85

Produkt firmy WATTS

Numer katalogowy: 10027614

Opis i zastosowanie:

Specjalny model z niską temperaturą zabezpieczaną 85°C. Zawór schładzający STS 20.S 85 jest zaworem termostatycznym i zabezpiecza wszelkiego rodzaju kotły oraz kominki gdzie stosowane jest paliwo stałe (typu węgiel, miał, drewno, koks) przed możliwością zagotowania się wody w układzie CO. Niezależnie czy są one w układzie otwartym, czy zamkniętym.

Zawór WATTS STS 20.S 85, którego czujnik jest umieszczony w tylnej części kotła chroni go przed przegrzaniem w następujący sposób: jeśli temperatura wody wzrośnie powyżej 85°C, wówczas zawór dopuści do spirali chłodzącej wodę z instalacji wodociągowej, która odbierze nadmierną energię cieplną i zostanie wypuszczana do odpływu. Jeśli na dopływie wody do spirali chłodzącej znajduje się zawór zwrotny klapowy, należy wyposażyć spiralę chłodzącą w zawór zabezpieczający 6 - 10 bar, aby zapobiec ewentualnemu przepływowi powrotnemu wody, z powodu zmniejszenia się ciśnienia w instalacji wodociągowej. Alternatywnie można też zamontować w naczynie w zbiorcze o objętości co najmniej 8 l.

Podwójne zabezpieczenie:

Zawór schładzający STS 20.S 85 wyposażony jest w dwa czujniki temperatury. W przypadku awarii jednego z czujników, drugi zapewnia prawidłowe działanie zaworu.

Budowa:

Korpus zaworu składa się z dwóch części: mosiężnej i plastikowej, które normalnie są połączone oraz zabezpieczone spinką. Dzięki temu, po wyciągnięciu spinki mamy możliwość zdemontowania części pomiarowej, co umożliwia łatwy i szybki montaż zaworu w instalacji.

Dane techniczne:

• Korpus z mosiądzu i plastiku


• Sprężyna ze stali nierdzewnej


• Przycisk wyzwalania ręcznego z tworzywa sztucznego


• Przyłącze: gwint wewnętrzny 3/4"


• Temperatura otwarcia: 85 ± 2°C


• Maksymalny przepływ: 6.5 m³/h


• Maksymalna wydajność zrzutowa przy temperaturze: 107°C


• Maksymalne ciśnienie pracy: 8 bar


• Długość kapilary: 1300 mm


• Tuleja: długość tulei 145 mm (gwint zewnętrzny 1/2")
