Switchmatic 1 230V pressure switch + dry run

Wyłącznik ciśnieniowy Switchmatic 1 firmy Coelbo

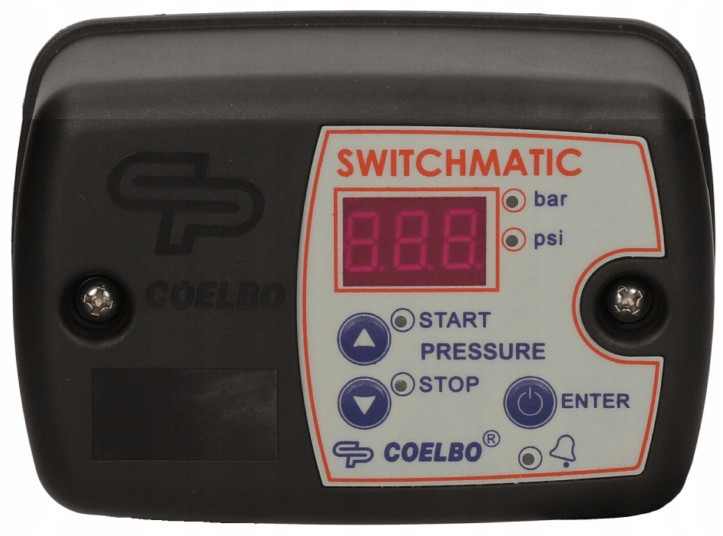

SWITCHMATIC 1 to elektroniczny łącznik ciśnienia ze zintegrowanym manometrem

cyfrowym. Kontroluje załączenie i wyłączenie pompy jednofazowej do 3HP (2,2 kW).

Ciśnienie załączenia i wyłączenia mogą być łatwo konfigurowane dzięki prostemu

i przyjaznemu panelowi kontrolnemu. Połączenia są wykonane w sposób identyczny

do konwencjonalnego przełącznika elektromechanicznego.

• 3 – cyfrowy wyświetlacz:


• Tryb pracy: ciśnienie w danym momencie


• Tryb ustawienia: ciśnienie załączenia i wyłączenia


• DIODY LED Bar-psi (zielone):


• Tryb pracy: oświetlony bar lub psi.


• Pompa pracuje: Migający bar lub psi.


• DIODA Star-Stop (żółty):


• Oświetlona: wyświetlone ciśnienie startu i stopu


• Migająca: ustawianie ciśnień startu I stopu


• Przyciski GÓRA, DÓŁ: Zwiększyć albo zmniejszyć parametry konfiguracji


• Przycisk ENTER:


• Ręczny start i stop


• Potwierdzenie wartości konfiguracji

Dane techniczne :

•
  Zasilanie: 230 V


•
  Częstotliwość: 50/60 Hz


•
  Maksymalne obciążenie prądu: 16 A


•
  Max. temperatura wody: 50°C


•
  Max. temperatura oyoczenia: 60°C


•
  Stopień ochrony: IP 55


•
  Przyłącze: 1/4" GW


•
  Maksymalny pobór prądu przez silnik: 2,2 kw/230 V


•
  Zakres ciśnienia włączania: 0,5-7 bar


•
  Zakres ciśnienia wyłączania: 1-8 bar


•
  Maksymalne zróżnicowanie: 7,5 bar


•
  Minimalne zróżnicowanie (regulowane): 0,5 ÷ 1,5 bar

Z racji, że Switchmatic 1 to elektroniczny wyłącznik ciśnieniowy z elektronicznym przetwornikiem to jest on bardzo czuły i wrażliwy na skoki i zmiany ciśnień w układzie. Zalecany jest jego montaż jak najbliżej naczynia przeponowego/zbiornika hydroforowego.

W przypadku braku możliwości montażu blisko naczynia, firma COELBO zaleca montaż małego zbiornika wyrównawczego tuż przy urządzeniu.
