Wodna nagrzewnica CR1 10-35kW z panelem sterującym Comfort i obrotową konsolą montażową z wydatkiem powietrza 3900 m³/h

Indeks: 02080343

ISTOTNE INFORMACJE

Nagrzewnica wodna Heater Condens to nowoczesne i niezawodne urządzenie do ogrzewania obiektów kubaturowych. Produkt  o wysokiej estetyce wykonania z optymalnie dobranymi parametrami pracy. Współpracuje z niskotemperaturowymi systemami grzewczymi, jak kotły kondensacyjne, przemysłowe pompy ciepła.

GŁÓWNE ELEMENTY ZAWARTOŚCI ZESTAWU

•

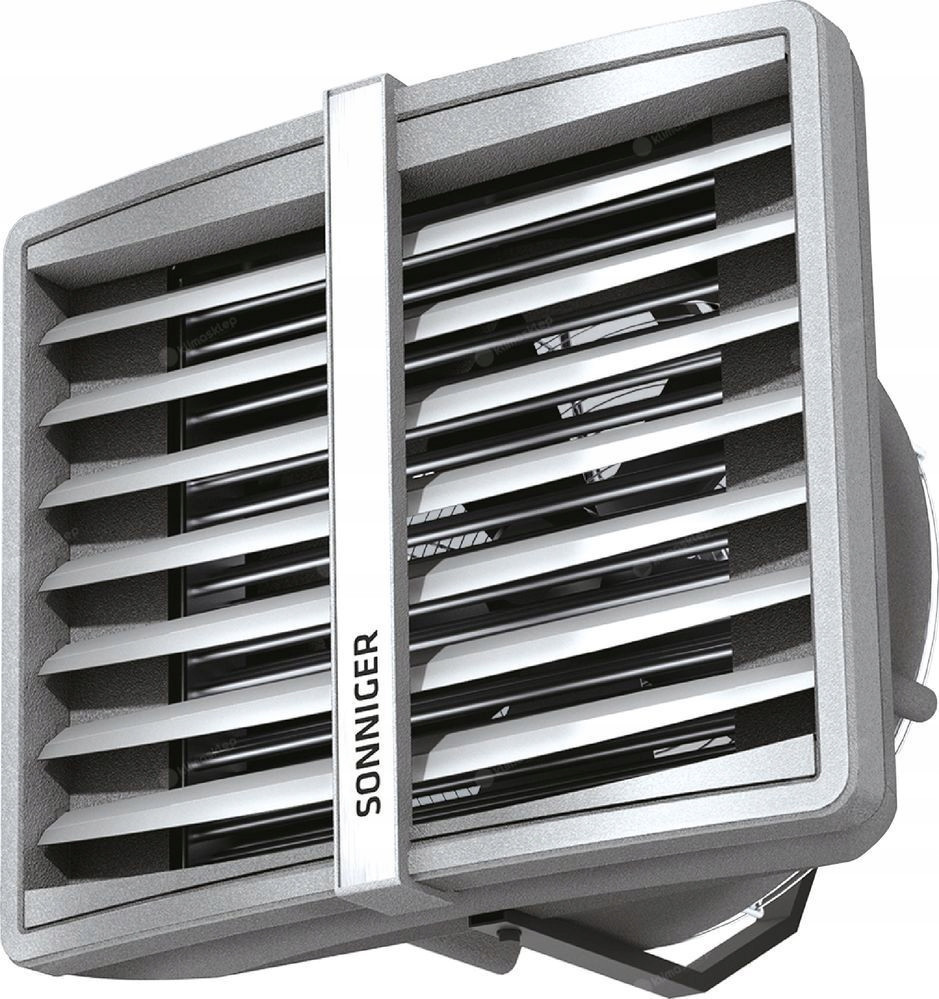

  Nagrzewnica wodna Heater Condens CR1


•
  Panel sterujący Comfort (z funkcją zmiany biegów oraz wentylacji wentylatora)


• Konsola montażowa, obrotowa

PODSTAWOWE ELEMENTY NAGRZEWNICY HEATER CONDENS

• Obudowa wykonana ze spienionego polipropylenu EPP


• Regulowane kierownice powietrza


• 3 biegowy wentylator osiowy


• Zabezpieczenie przed bezpośrednim dostępem do elementów wirujących


• Wymiennik ciepła zbudowany jest z miedzianych rurek umieszczonych w aluminiowym bloku lamelowym, z wyprowadzonymi miedzianymi króćcami zasilającymi ¾”


• Króćce zasilające wyposażone są w korki umożliwiające odpowietrzanie i spust czynnika grzewczego


• Konsola montażowa, obrotowa (w zestawie) - umożliwia pełną elastyczność montażu nagrzewnicy

Nagrzewnica wodna Sonniger CR1 z serii Heater Condens o mocy 10-35 kW sprawdzi się w pomieszczeniach, w których trudno o utrzymanie temperatury na stałym, żądanym przez nas poziomie. Prezentowany model jest nowoczesnym, a zarazem niezawodnym urządzeniem współpracującym z niskotemperaturowymi systemami grzewczymi: jak kotły kondensacyjne, przemysłowe pompy ciepła.

Model CR1 o trwałej obudowie oferuje świetne parametry, wyróżniając się zarazem minimalistycznym designem. Urządzenie z powodzeniem będzie interesująco prezentować się w każdym pomieszczeniu. Połączenie trójstopniowej regulacji wentylatora wraz z wymiennikiem wodnym stwarza optymalną i wydajną pracę urządzenia. Wytrzymała obudowa nagrzewnicy wodnej wykonana została z wysokiej jakości materiałów, co daje gwarancję trwałości i działania przez długie lata.

ZASADA DZIAŁANIA NAGRZEWNICY WODNEJ

Urządzenie grzewczo-wentylacyjne składa się z takich części, jak: sama nagrzewnica (odpowiada za transferowanie ciepła z instalacji centralnego ogrzewania do powietrza), wentylator (służy do tego, aby w odpowiedni sposób rozmieścić powietrze w budynku) oraz obudowa. Pierwszy z wymienionych elementów jest tzw. wymiennikiem ciepła. Ma on formę wężownicy wykonanej z aluminium oraz miedzi, którą wypełnia woda grzewcza, pobierana z instalacji. Woda po tym jak ciepło zostanie oddane do powietrza powraca do systemu c.o. z pomocą króćców przyłączeniowych (umieszczonych z tyłu obudowy).

Wentylatory wyposażone są w ochronę w postaci metalowej siatki.

W skład wentylatora wchodzą aluminiowe łopatki, które tłumią hałas i poprawiają efektywność pracy urządzenia.Z prezentowaną nagrzewnicą dołączony został panel sterujący COMFORT, zawierający manualny termostat wraz z 3- stopniowym przełącznikiem prędkości obrotowej, a także obrotowa konsola montażowa, która umożliwia obrót urządzenia w zakresie od 0st. do 180st.

GŁÓWNE WŁAŚCIWOŚCI NAGRZEWNICY HEATER CONDENS

• Wysoka temperatura powietrza nawiewanego przy niskiej temperaturze czynnika grzewczego


• Maksymalne wykorzystanie powierzchni grzewczej wymiennika


• Nowa, "zagęszczona" geometria wymiennika ciepła


• Zoptymalizowany wydatek powietrza, który pozwala osiągnąć wysoką temperaturę nawiewu na wszystkich biegach pracy urządzenia


• Prosty montaż

ZASTOSOWANIE NAGRZEWNICY

• Hale produkcyjne


• Hale magazynowe


• Salony


• Warsztaty samochodowe


• Hale sportowe


• Hale widowiskowe


• Obiekty sakralne


• Sklepy i hurtownie


• Obiekty rolnicze


• Powierzchnie wystawowe

Parametry techniczne nagrzewnic Heater Condens zostały zweryfikowane przez Akredytowane Laboratorium Badawcze ETELAB L1579. Ponadto urządzenia grzewczo-wentylacyjne Heater Condens zostały wyprodukowane zgodnie z obowiązującymi standardami i normami dotyczącymi jakości, ochrony środowiska oraz użyteczności i komfortu działania.

Pamiętać należy, by  nagrzewnica wodna spełniała swoją funkcję i dobrze ogrzewała pomieszczenie, na pierwszym miejscu przed zakupem urządzenia warto dobrze określić wymagane parametry naszego nowego urządzenia.

Dlatego powinniśmy wziąć pod uwagę wartości takie jak:

• Zapotrzebowanie cieplne


• Temperatura, jaką chcemy osiągnąć


• Rozmiary pomieszczenia, które chcemy ogrzewać (przede wszystkim wysokość)


• Rodzaj pomieszczenia i jego przeznaczenie

SPECYFIKACJA TECHNICZNA

NAGRZEWNICA

• Producent: SONNIGER



• Seria: HEATER CONDENS



• Model produktu: CR1



• kod producenta: WA0016



• Produkt: Nagrzewnica



• Typ: Wodna



• Zakres mocy grzewczej (sugerowany): 10-35 kW



• Wydatek powietrza max - III bieg: 3900 m³/h



• Maksymalne ciśnienie robocze: 1,6 MPa



• Moc silnika: 250 W



• Średnica króćców: 3/4''



• Głośność pracy I / II / III bieg (5 m od urządzenia): 44 / 52 / 62 dB(A)



• Ilość rzędów nagrzewnicy: 1



• Maksymalny zasięg powietrza: 24 m



• Napięcie zasilania silnika V / Hz / A: 230 / 50 / 1,08



• Wymiary: 680 mm (szerokość) x 570 mm (wysokość) x 375 mm (głębokość)



• Waga: 10,8 kg


STEROWNIK COMFORT

• Typ: Pokojowy



• Rodzaj: Manualny



• Max. Obicążenie regulatora: 6A /1380W



• Zasilanie regulatora: Siecowe 230V



• Zakres regulacji temperatury powietrza: 5°C-30°C



• Rodzaj wyjścia z regulatora: Napięciowe (230V)



• Montaż regulatora: Natynkowy
