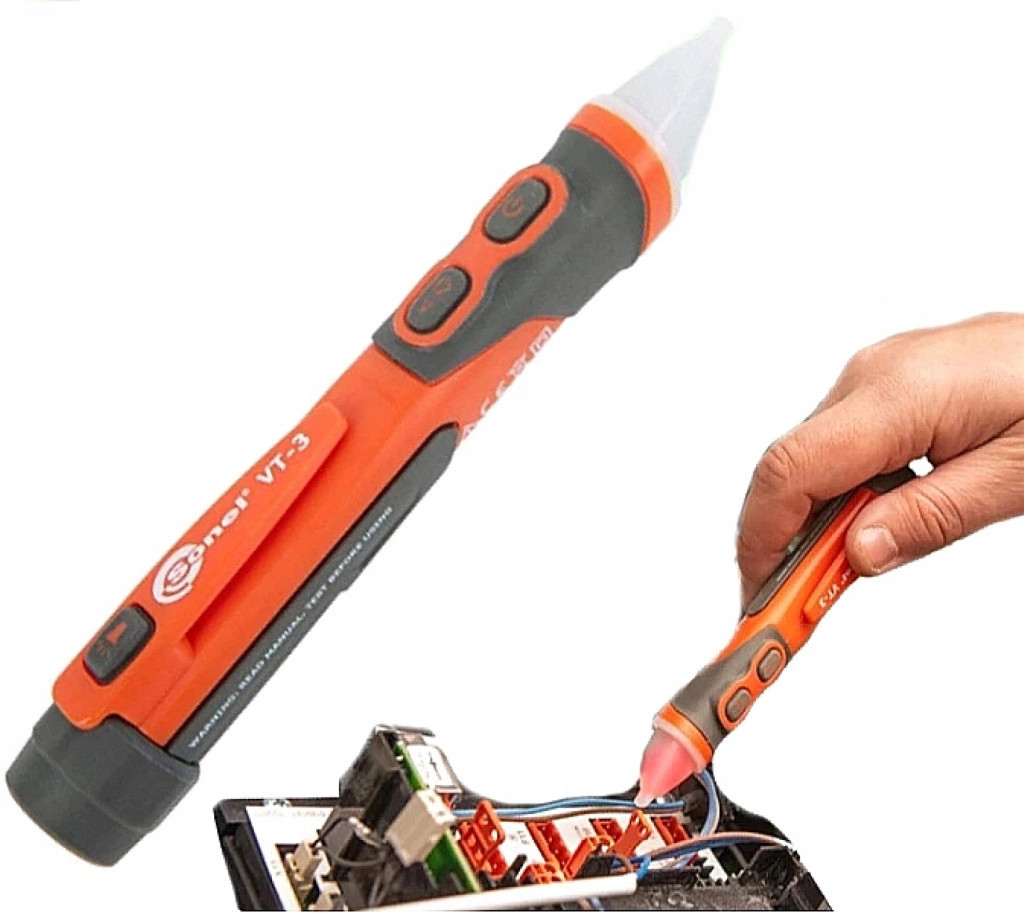

Bezdotykowy Wskaźnik Napięcia 1000V

SONEL VT-3

✔️ Dwa zakresy wykrywania napięcia przemiennego: 12V / 100... 1000V.

✔️ Sygnalizacja świetlna i dźwiękowa przy wykryciu napięcia.

✔️ Ergonomiczna obudowa z możliwościązaczepienia do paska.

✔️ Wodoodporny oraz odporny na upadek z 2 metrów.

✔️ Końcówka z podświetleniem, przystosowana do gniazd zasilających.

✔️ Latarka LED.

Zawartość zestawu:

1 szt. Bezdotykowy wskaźnik napięcia VT-3

1 szt. Instrukcja obsługi w języku polskim

2 szt. Baterie AAA

Oznaczenie przycisków:

WŁĄCZANIE

Naciśnij krótko przycisk nr.6 (wskazany na rysunku)

Rozlegnie się pojedynczy sygnał dźwiękowy i zapali zielona dioda wraz z modułem. Tester jest włączony i gotowy do użycia.

1. Dioda latarki

2. Pokrywa baterii

3. Włącznik latarki

4. Klips

5. Przycisk zakresu pomiarowego

6. Włącznik testera

7. Wskaźnik LED

8. Doświetlenie obszaru pomiarów

9. Końcówka pomiarowa

Pomiar napięć w Trybie Niskim (12…1000 V AC)

✔️ Przytrzymaj przycisk 12 V.

✔️ Dioda zmieni kolor z zielonego na pomarańczowy, sygnalizując zmianę zakresu pomiarowego.

✔️ Trzymając wciśnięty przycisk 12 V, zbliż tester końcówką pomiarową do testowanego napięcia AC.

✔️ Jeśli napięcie zostanie wykryte, pomarańczowa dioda zgaśnie, dioda czerwona zacznie migać i rozlegnie się sygnał akustyczny.

❗ Jeśli wykryte zostanie wysokie napięcie, tryb pomiarowy przełączy się automatycznie na Tryb Wysoki: czerwona dioda zaświeci w sposób ciągły i rozlegnie się modulowany sygnał akustyczny.

Specyfikacja techniczna

Wskaźniki: LED i sygnalizator akustyczny

Zakres napięcia: 100…1000 V AC, 12…1000 V AC, 50/60 Hz

Kategoria pomiarowa zgodnie z PN-EN 61010-1 CAT IV 1000 V

Stopień ochrony zgodnie z PN-EN 60529IP67

Temperatura robocza: 0°C…+50°C

Wilgotność: maks. 80%

Zasilanie: 2x bateria 1,5 V (AAA, NEDA 24A lub IEC LR03)

Latarka: pojedyncza dioda LED koloru białego

Zastosowanie:

✔️ Wskaźnik VT-3 to nowe wcielenie klasycznej „neonówki”.

✔️ Służy do wykrywania napięcia przemiennego w przewodach i osprzęcie elektrycznym.

✔️ Podstawowy zakres detekcji to 100...1000 V. Dolny próg można jednak obniżyć do 12 V, naciskając specjalny przycisk.

✔️ O trybie pracy i poziomie wykrywanego napięcia poinformują kolorowe diody LED, ukryte w końcówce przyrządu.

Różnice VT-2 a VT-3

Oznaczenia w tabeli

1- cechy

A- zasilanie 2x bateria 1,5 V (AAA, NEDA 24A lub IEC LR 03)

B- wbudowana latarka LED

C- zakres napięcia

D- stopień ochrony

E- bezdotykowe wykrywanie napięcia

F- sygnalizacja świetlna i dźwiękowa przy wykryciu napięcia

Sonel WMGBVT3 voltage detector
