Kocioł na pellet PELLPAL o mocy 12 kW, klasa energetyczna A+, certyfikat 5 Klasa, EcoDesign, kocioł na dotację, wersja ze zbiornikiem wolnostojącym

Kocioł umieszczony na liście ZUM pod numerem KB-601814

Kocioł PellPal na pellet o mocy 12 kW przeznaczony jest do ogrzewania pomieszczeń o powierzchni do 150 m2 a także podgrzewania wody w układach ciepłej wody użytkowej. Przeznaczony jest do spalania biopaliwa - pelletu drzewnego o średnicy od 6 do 8 mm.

Kocioł może pracować w układzie otwartym wyposażonym w otwarte naczynie wzbiorcze jak również układzie zamkniętym przy wyposażeniu układu grzewczego w niezbędne elementy typu zewnętrzna wężownica schładająca, zawór bezpieczeństwa DBV 2, zawór zabezpieczenia termicznego SYR 5067, naczynie przeponowe. W zależności od wybranego sposobu zabezpieczenia należy zastosować odpowiednie elementy.

Podstawowe dane techniczne kotła

• znamionowa moc cieplna: 12 kW



• powierzchnia ogrzewanych pomieszczeń: do 150 m2



• sprawność cieplna: 90,3 %



• klasa energetyczna: A+



• ciśnienie robocze: 2 bary



• pojemność wodna kotła: 50 litrów



• maksymalna temperatura robocza: 85 °C



• pojemność zasobnika opału (pelletu): ok. 90 kg



• objętość zasobnika opału (pelletu): 140 litrów



• masa kotła bez wody: 210 kg


Kocioł wyposażony w sterownik PELLPAL PELLET PID

Wymiary kotła na pellet PELLPAL o mocy 12 kW:

• szerokość korpusu kotła: 480 mm


• szerokość podstawy korpusu kotła: 560 mm


• szerokość zestawu: 1040 mm


• głębokość korpusu kotła: 462 mm


• głębokość kotła z palnikiem: 828 mm


• wysokość korpusu kotła: 1000 mm


• wysokość korpusu kotła z czopuchem: 1088 mm


• wysokość zestawu kotła i zbiornika: 1160 mm


• średnica czopucha: 127 mm


• króćce wodne instalacji: DN 25, 1 cal

Budowa kotła

Korpus kotła i płaszcze zewnętrzne wykonane są z atestowanej blachy kotłowej P265GH o grubości 5 mm. Poszczególne elementy kotła wycinane są laserowo co zapewnia maksymalną dokładność i powtarzalność elementów, z których składa się urządzenie grzewcze.

Konstrukcja oparta jest o wymiennik z poziomymi kanałami konwekcyjnymi umieszczonymi w górnej części komory paleniska. Zbiornik opału znajduje się obok korpusu kotła z prawej lub lewej strony, posiada własne nogi i nie jest trwale połączony z korpusem.

Kocioł wyposażony został w szczelnie zamykane drzwiczki umożliwiające obsługę kotła, czyszczenie kanałów konwekcyjnych i komory spalania.  Wylot komina (czopuch) umieszczony jest z tyłu kotła, na górze pod kątem 45 stopni i skierowany do góry.

Króćce służące do podłączenia kotła do instalacji grzewczej znajdują się na górze kotła oraz w jego tylnej części.

Palnik peletu QPELL

W dolnych drzwiczkach korpusu umieszczony jest nowoczesny palnik pelletowy QPELL. Opał dostarczany jest do palnika podajnikiem ślimakowym i zsypywany jest poprzez rurę spiro. Zastosowanie rury spiro zabezpiecza zbiornik z opałem przed przedostaniem się do niego ognia.

Sterownik PELLPAL PELLET PID

PELLPAL PID PELLET obsługuje podajnik, dmuchawę, zapalarkę, pompę obiegową c.o., pompę ciepłej wody użytkowej oraz siłownik zaworu mieszającego 3 lub 4-ro drogowego. Regulator automatycznie rozpala paliwo w palniku lub wygasza. Urządzenie automatycznie dobiera pauzę dawki paliwa i czas pracy podajnika oraz ilość powietrza, użytkownik nastawia parametry wyjściowe w sterowniku.

Regulator może współpracować również z termostatem pokojowym oraz modułem internetowym.

Urządzenie grzewcze jakim jest kocioł PellPal dostępne jest również ze sterownikiem PellPal PID - Kolor LCD z dotykowym wyświetlaczem.

Posiada wysoką sprawność sięgającą 90,3 %. W badaniach uzyskał klasę 5 według normy EN 303-5 oraz spełnia wymagania ekoprojektu (EcoDesign). Klasa energetyczna kotła to A+. Kocioł uzyskał bardzo niską emisję pyłów PM poniżej 20 mg/m3 co daje możliwość uzyskania wyższego dofinansowania na wymianę kotła.

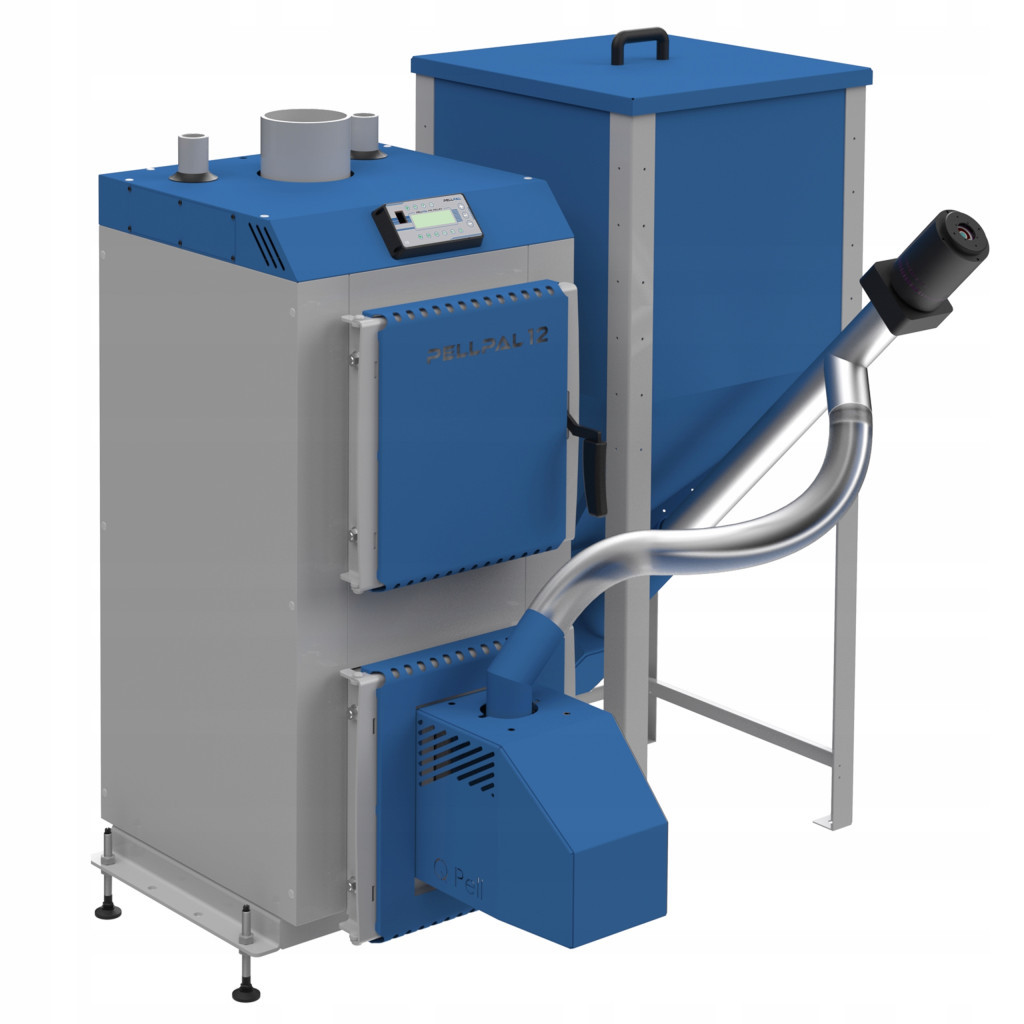

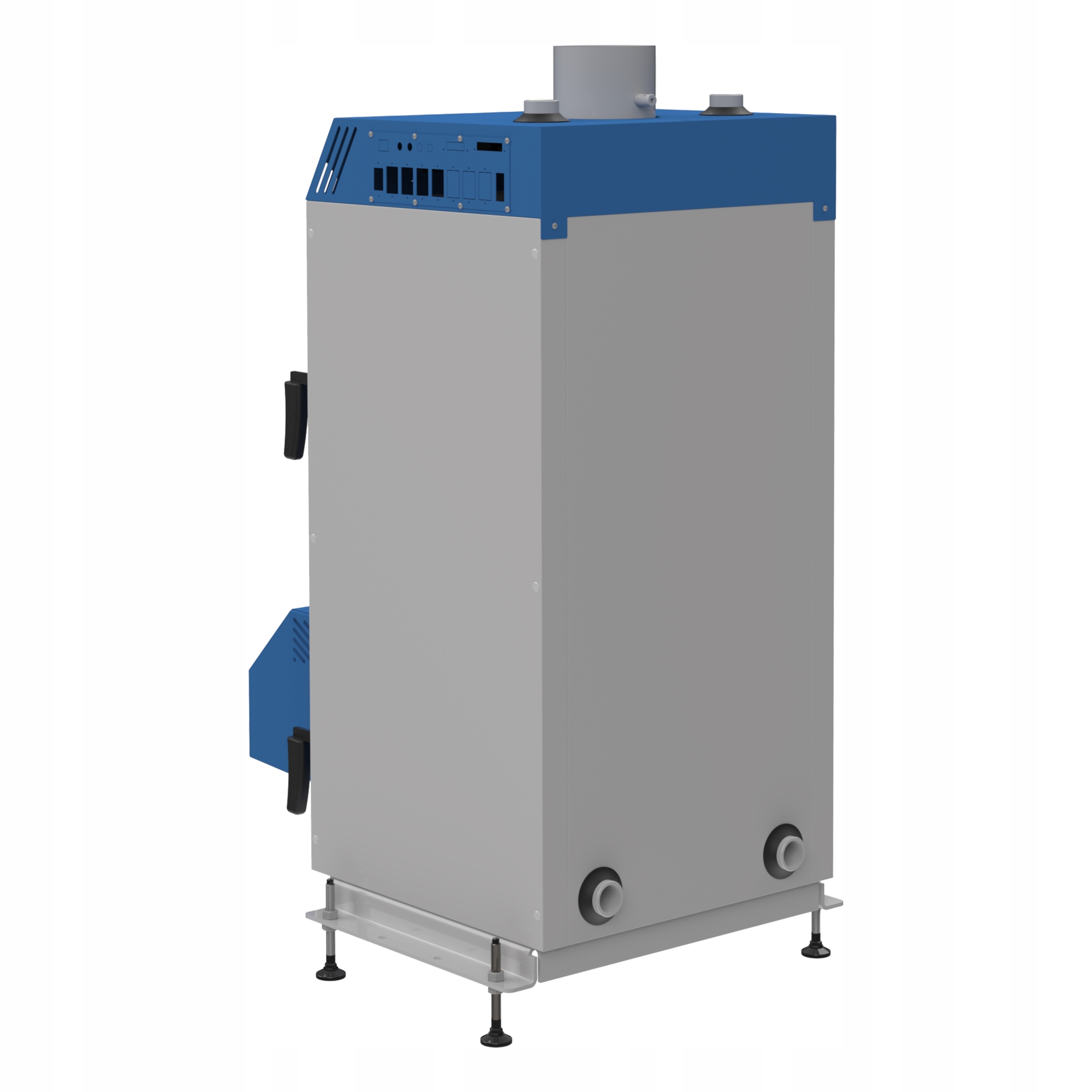

Galeria zdjęć kotła PELLPAL na pellet
