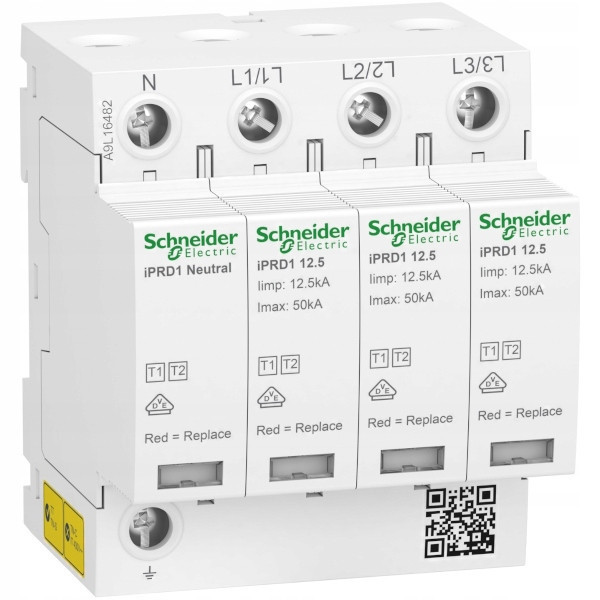

Ogranicznik przepięć iPRD1 12.5R-T12-3N 3+1-biegunowy Typ1+Typ2 12,5 kA B+C ze stykiem

Przeznaczony do budownictwa mieszkalnego

■ Budowa: podstawa + wymienne wkładki (tor N zintegrowany z podstawą)

■ Iimp (kA) (10/350) = 12,5 (L-N) / 50 (N-PE) kA

■ Up ≤1,5 kV

■ Optyczny wskaźnik uszkodzenia (biały/czerwony) na czole aparatu

■ Styk sygnalizacyjny 1-przemienny 1,5A/250 VAC

Ochronnik iPRD1 12.5R-T12-3N 3+1-biegunowy Typ1+Typ2 12,5 kA ze stykiem

_x000D_
_x000D_

Nazwa produktu: Acti9 iPRD1

Typ produktu lub komponentu: Ochronnik przeciwprzepięciowy

Opis biegunów: 3P + N

Zestaw styków sygnałowych: 1 SD (1 Z/O)

Rodzaj ochronnika przeciwprzep.: Sieć rozdziału elektrycznego

System uziemienia: TT, TN-S

Klasa ochronnika przeciwprzep.: Typ 1 + 2

Technologia ochronnika przaciwprzep.: MOV + GDT

[Ue] znamionowe napięcie łączeniowe: 230/400 V prąd przemienny (AC) (+/- 10 %) w 50...60 Hz

[In] nominal discharge current: 20 kA

[Imax] maximum discharge current: 50 kA

Prąd udarowy [Iimp]: Tryb wspólny: 50 kA N/PE, Tryb różnicowy: 12,5 kA L/N

Napięciowy poziom ochrony [Up]: <1,5 kV typ 1 + 2

Rodzaj dobezpieczenia: Powiązany bezpiecznik gG 160 A 120 kA STANDARD, Skojarzony wyłącznik Compact NSX160E 80 A 25 kA STANDARD

Wysokość: 89 mm

Szerokość: 72 mm

Głębokość: 69 mm

Masa produktu: 619 g

Przyłącza - zaciski: linka (faza) 10…25 mm2, linka (uziemienie) 16…25 mm2

_x000D_
_x000D_

_x000D_

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom.

_x000D_

Schneider Electric surge arrester 0 V IP20 20 A

Ogranicznik przepięć iPRD1 12.5R-T12-3N 3+1-biegunowy Typ1+Typ2 12,5 kA B+C ze stykiem

Przeznaczony do budownictwa mieszkalnego

Ochronnik iPRD1 12.5R-T12-3N 3+1-biegunowy Typ1+Typ2 12,5 kA ze stykiem
