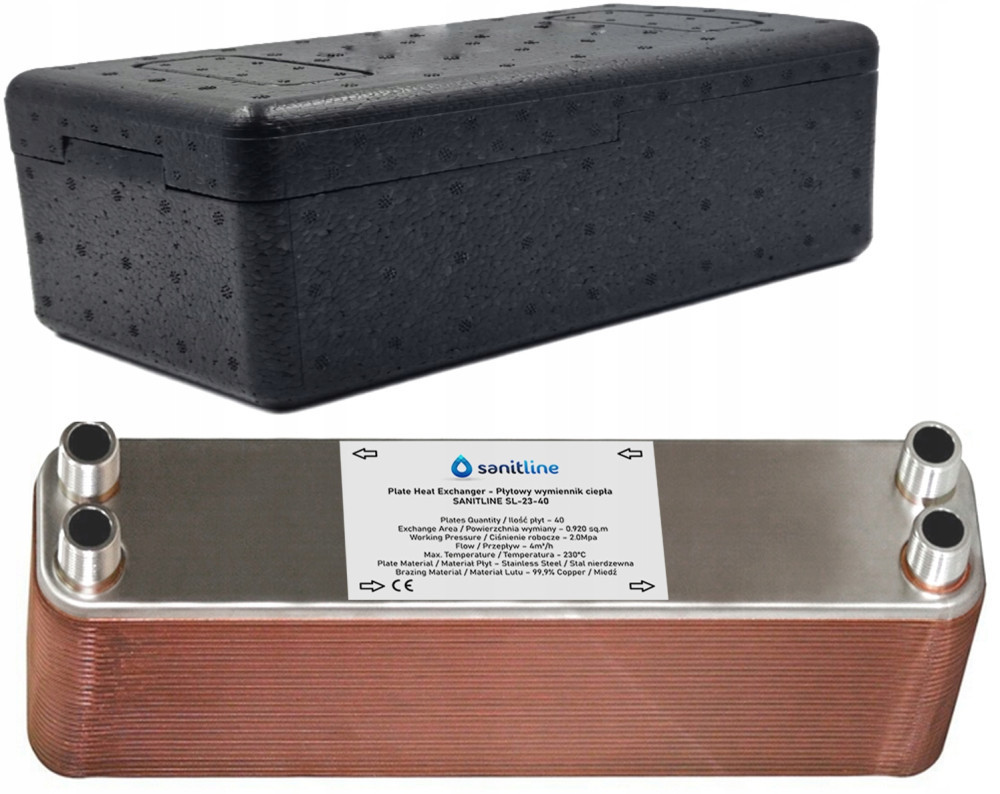

SANITLINE HEAT EXCHANGER 40 PLATES 45 kW 3/4" + ISO

Wymiennik ciepła 40-płytowy

SANITLINE SL-23-40

przyłącza 4x 3/4", 40płyt + IZOLACJA TERMICZNA

MOC 45kW

Szczegóły techniczne:

•
  Stal nierdzewna 316L, lutowana miedzią 99,9% Cu



• Ilość płyt: 40 sztuk


• Grubość płyty: 0,4mm


• Typ płyty: karbowana


• Moc grzewcza - do 45 kW


• Podejścia: 3/4" Gwint zewnętrzny, DN20


• Ciśnienie robocze - od 0 do 20 bar


• Ciśnienie testowe - 40-45 bar


• Maksymalna temperatura pracy: do +230°C


• Przepływ - 4 m3/h


• Powierzchnia wymiany - 0,92 m2

WYMIARY

• Długość (A) - 315 mm
• Szerokość (B) - 73 mm
• Grubość (F) - 97mm
• Rozstaw przyłączy (C) - 278 mm
• Rozstaw przyłączy (D) - 40 mm

ZASTOSOWANIE

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO


• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU


• Podłączanie ogrzewania podłogowego


• Wszelkiego rodzaju instalacje CO i CWU


• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)


• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż


• Praca w charakterze skraplacza/parownika przy pompach ciepła


• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)


• Podłączanie instalacji pod sieć miejską

Montaż wymiennika ciepła:

• Wymiennik należy montować ustawiony pionowo


• Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.


• Przy wymiennikach zaleca się dokonywania okresowego czyszczenia

ZALETY

• Wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty
• Małe gabaryty przy dużych mocach cieplnych
• Lutowane w piecach próżniowych tworzą konstrukcję niezwykle odporną na zmiany ciśnienia i temperatury
• Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie urządzenia do indywidualnych potrzeb
• Prosty montaż i demontaż
• Łatwość ewentualnego czyszczenia
• Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji
