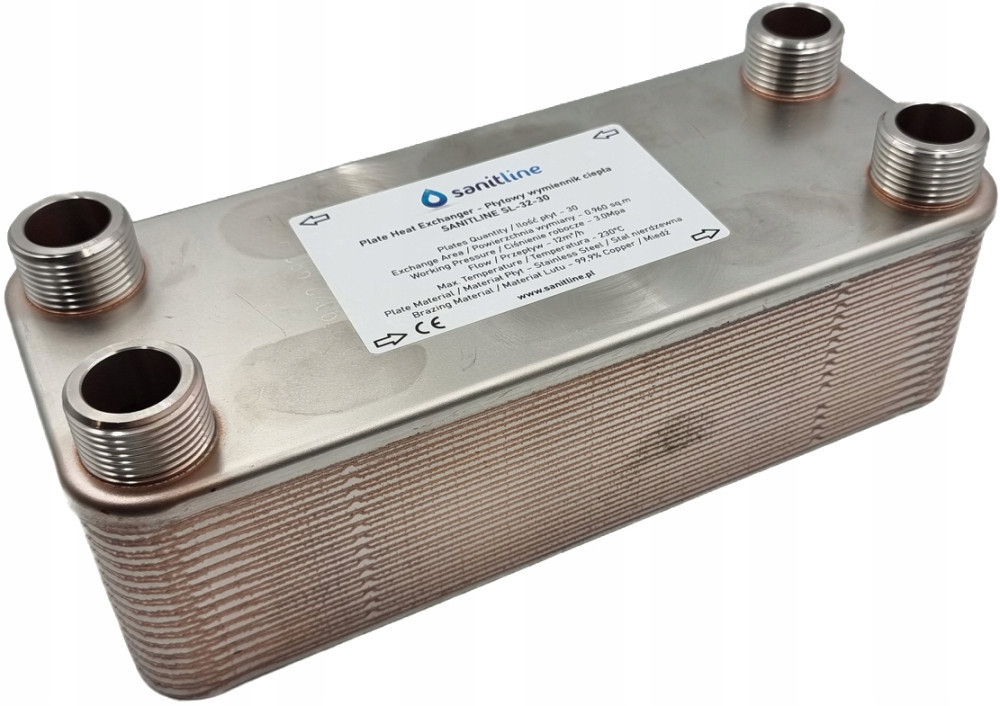

SANITLINE HEAT EXCHANGER 30 PLATES 65kW 4x 1"

Wymiennik ciepła 30-płytowy

SANITLINE SL-32-30

przyłącza 4x 1", 30płyt

MOC 65kW

Szczegóły techniczne:

• MOC 65kW


• Przyłącza: 4x 1"


• Ciśnienie robocze - do 20 bar


• Ciśnienie testowe - 45-60 bar


• Maksymalna temperatura pracy: do +230°C


• Przepływ - 12 m3/h


• Powierzchnia wymiany - 0,96 m2


• - Stal nierdzewna 316L, lutowana miedzią 99,9% Cu


• - Moc grzewcza - do 65 kW w zależności od parametrów zasilania


• Stal nierdzewna 316L, lutowana miedzią 99,9% Cu


• Ilość płyt: 30 sztuk


• Grubość płyty: 0,4mm


• Typ płyty: karbowana


• Moc grzewcza - 65 kW

WYMIARY

• Długość (A) - 286 mm


• Szerokość (B) - 116 mm


• Grubość (F) - 80 mm


• Rozstaw przyłączy (C) - 243 mm


• Rozstaw przyłączy (D) - 72 mm

ZASTOSOWANIE

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO


• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU


• Podłączanie ogrzewania podłogowego


• Wszelkiego rodzaju instalacje CO i CWU


• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)


• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż


• Praca w charakterze skraplacza/parownika przy pompach ciepła


• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)


• Podłączanie instalacji pod sieć miejską

Montaż wymiennika ciepła:

• Wymiennik należy montować ustawiony pionowo


• Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.


• Przy wymiennikach zaleca się dokonywania okresowego czyszczenia

ZALETY

• Wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty


• Małe gabaryty przy dużych mocach cieplnych


• Lutowane w piecach próżniowych tworzą konstrukcję niezwykle odporną na zmiany ciśnienia i temperatury


• Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie urządzenia do indywidualnych potrzeb


• Prosty montaż i demontaż


• Łatwość ewentualnego czyszczenia


• Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji
