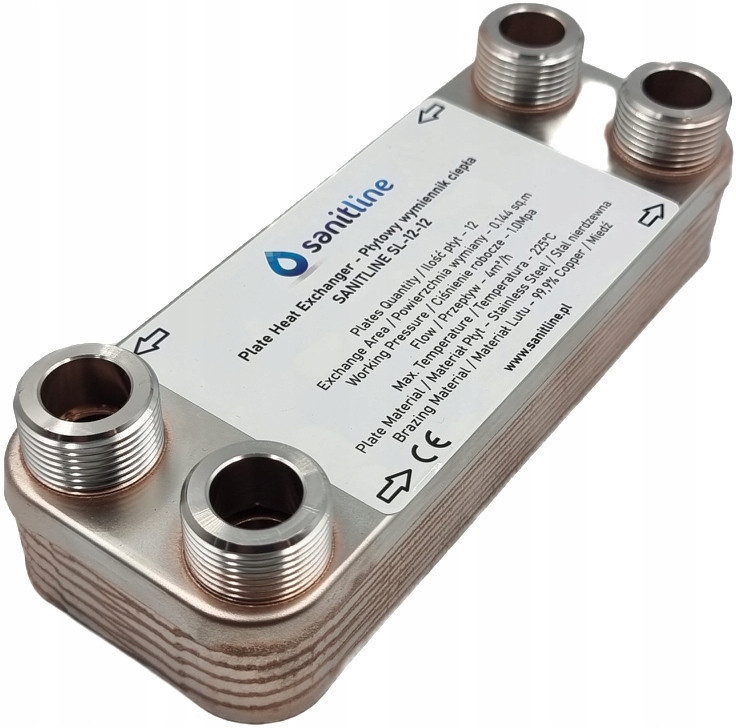

SANITLINE HEAT EXCHANGER 12 plates 15 kW 4x 3/4"

WYMIENNIK CIEPŁA SANITLINE SL-12-12  5-15 kW 3/4"

• Ilość płyt - 12


• Rozmiary przyłączy - 4 x GZ3/4”


• Przepływ nominalny - 4 m3/h


• Powierzchnia wymiany - 0.140 m2


• Ciśnienie robocze - 10 bar


• Ciśnienie testowe - 20 bar


• Minimalna temperatura - -195 oC


• Maksymalna temperatura - +230 oC


• Materiał płyt - stal nierdzewna 304 lub 316


• Materiał lutu - 99,9% Cu

WYMIARY

• Długość (A) - 191 mm


• Szerokość (B) -  73 mm


• Głębokość -  52 mm


• Rozstaw przyłączy (C) - 154 mm


• Rozstaw przyłączy (D) -  40 mm

ZASTOSOWANIE

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO


• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU


• Podłączanie ogrzewania podłogowego


• Wszelkiego rodzaju instalacje CO i CWU


• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)


• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż


• Praca w charakterze skraplacza/parownika przy pompach ciepła


• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)


• Podłączanie instalacji pod sieć miejską

Montaż wymiennika ciepła:

• Wymiennik należy montować ustawiony pionowo


• Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.


• Przy wymiennikach zaleca się dokonywania okresowego czyszczenia

ZALETY

• Wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty


• Małe gabaryty przy dużych mocach cieplnych


• Lutowane w piecach próżniowych tworzą konstrukcję niezwykle odporną na zmiany ciśnienia i temperatury


• Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie urządzenia do indywidualnych potrzeb


• Prosty montaż i demontaż


• Łatwość ewentualnego czyszczenia


• Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji
