TERMOSTATYCZNY ZAWÓR SCHŁADZAJĄCY 2-DROGOWY DBV-1 W IZOLACJI NA PALIWO STAŁE REGULUS

SYMBOL PRODUKTU: 5280

Cechy szczególne:

średnica przyłączeniowa: 3/4 cala
korpus: mosiądz
maksymalna temperatura wody: 110 stopni C

Dodatkowe dane techniczne zaworu:

temperatura otwarcia zaworu - 97 ± 2 °C
max. ciśnienie robocze w kotle - 4 bar
max. ciśnienie robocze w sieci - 6 bar
podłączenie rurek gwint zewn. - G 3/4“
podłączenie do kotła gwint zewn. - G 3/4“

OPIS PRODUKTU DBV1 W IZOLACJI

OCHRONA KOTŁA PRZECIW PRZEGRZANIU

Zawór termostatyczny dwukierunkowy przeznaczony jest do schładzania kotłów na paliwa stałe, bez schładzającego wymiennika ciepła. Zawór posiada dwa poziomy - dolny poziom służy do spuszczania ogrzewanej ciepłej wody , górny poziom jest wykorzystywany do wprowadzania zimnej wody do źródła ciepła a tym samym do jej schłodzenia. Gdy temperatura osiągnęła 97 °C, zawór otwiera oba etapy - niższy stopień odprowadza do kanalizacji ciepłą wodę grzewczą, a górny dopuszcza wodę do źródła ciepła, powoduje zrównoważenie ciśnienia w trakcie dostarczania wody do instalacji grzewczej. Dla prawidłowego działania konieczne jest umieszczenie zaworu jak najbliżej źródła ciepła, w miejscu gdzie w przypadku przegrzania temperatura kotła jest najwyższa - zwykle bezpośrednio w górnej części kotła lub rury odpływowej w pobliżu kotła. Element termostatyczny od renomowanego francuskiego producenta, jest umieszczony bezpośrednio w wodzie grzewczej, przez co reakcja na zmiany temperatury zasilania jest praktycznie natychmiastowa. Zawór posiada pokrętło do ręcznego uruchomienia (podobnie jak w zaworach bezpieczeństwa). Każdy zawór przechodzi kontrolę podczas produkcji.

Zawór bezpieczeństwa można instalować pionowo lub poziomo. Przy zamontowaniu poziomym, konieczne jest, aby wyjście gorącej wody „C“ było skierowane w dół. Zaworu bezpieczeństwa nie wolno instalować głowicą zaworu w dół.

Podczas montażu trzeba zwrócić szczególną uwagę na to aby czujnik znajdujący się u dołu zaworu był zanurzony w wodzie grzewczej np. na kotle. Zainstalowanie zaworu na trójniku może powodować nieprawidłowy odczyt temperatury.

Instalacji może dokonać wyłącznie osoba do tego przeszkolona. Dla sprawnego funkcjonowania dwudrożnego termostatycznego zaworu bezpieczeństwa ( dalej zwany DVB) konieczne jest zachowanie przewidzianych warunków jego instalacji oraz zachowanie kierunku przepływu oznaczonego na korpusie zaworu. Zawór bezpieczeństwa montuje się zawsze na wyjściu gorącej wody lub bezpośrednio na kotle w jego górnej części, gdzie ogrzana woda jest wyprowadzana systemu grzewczego. Podczas instalacji zaworu DBV należy sprawdzić czy użyte gniazdo ¾“ , czy to na rurze czy na kotle, umożliwi pełne zanurzenie termostatycznej części zaworu. Na wejściu zimnej wody należy zamontować filtr chroniący zawór przed zanieczyszczeniem.

Zastosowanie: ochrona źródeł ciepła na paliwa stałe przed przegrzaniem bez wbudowanej wężownicy schładzającej.

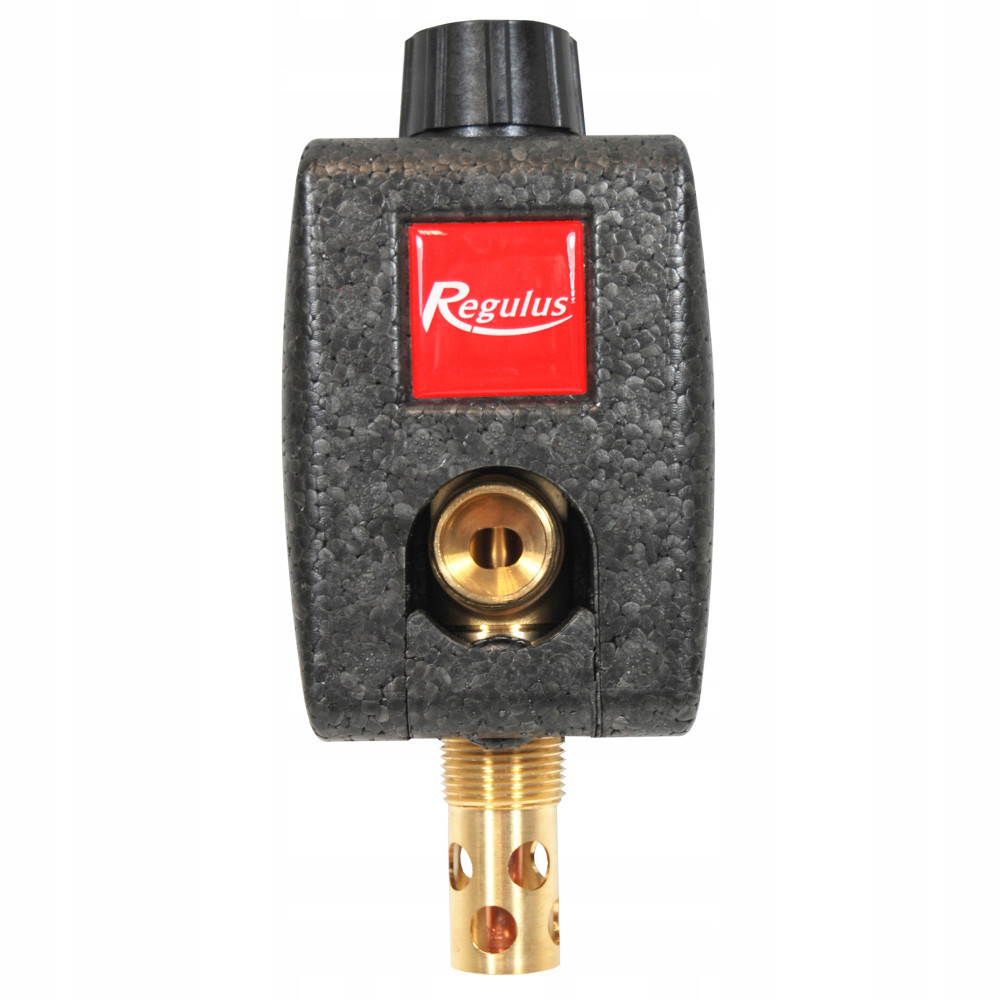

Regulus DBV1 cooling valve with insulation
