RIELLO RTS 90 3S OIL BOILER, EU CERTIFICATES.

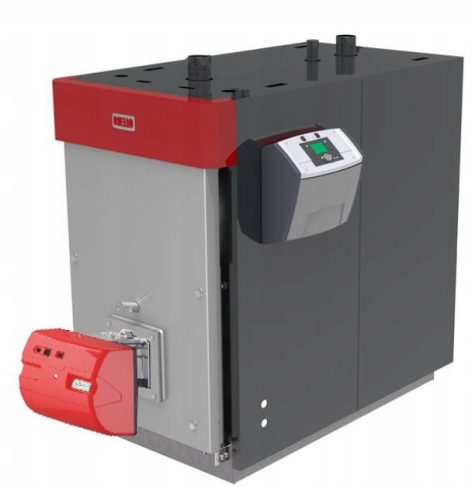

STALOWY KOCIOŁ CENTRALNEGO OGRZEWANIA RIELLO RTS 90 3S - 90KW WRAZ Z PALNIKIEM OLEJOWYM

Kocioł Riello RTS 90 3S o mocy 85 kW to trzyciągowy, stalowy, niskotemperaturowy kocioł grzewczy z palnikiem wentylatorowym. Urządzenie chwali się wysoką wydajnością zarówno szczytową jak i sezonową. Jego pionowa konstrukcja i zmniejszona szerokość pozwalają na łatwy montaż nawet w małych pomieszczeniach. Płomieniówki wyposażone są w wyjmowane turbolatory ze stali nierdzewnej, które pozwalają zoptymalizować wydajność wymiany ciepła bez zwiększania strat ciśnienia. Drzwiczki otwierają się obustronnie i są wyposażone w króciec do pomiaru nadciśnienia w komorze spalania. Obudowa wykonana z blachy lakierowanej proszkowo. Strefa płaszcza i spalin są łatwo dostępne w celu konserwacji.

Kotły Riello z serii RTS 3S  z palnikami wentylatorowymi jako jedyni posiadają wszystkie wymagane certyfikaty i homologacje. Są zgodne z:

• Rozporządzeniem Komisji UE 813/2013


• Dyrektywą 92/42/EEC w sprawie wymogów sprawności


• Dyrektywą niskonapięciową 2014/35/UE


• Regulation (EU) 2016/426


• Dyrektywą ERP 2009/125/EC

OPIS KOTŁA:

• Wysokosprawny kocioł trzyciągowy do systemów centralnego ogrzewania


• Kocioł monoblokowy z komorą ciśnieniową


• Przeznaczony do pracy z olejem opałowym


• Zaprojektowany pod kątem maksymalizacji wymiany ciepła i naturalnej cyrkulacji wody w kotle dzięki płomieniówkom umiejscowionym ponad komorą spalania


• Maksymalne ciśnienie robocze: 6 bar


• Minimalna temperatura wody na powrocie z palnikiem olejowym 37oC


• "Thin shape" - koncepcja wąskoprofilowa, dzięki której kotły są węższe od typowych kotłów ciśnieniowych, co pozwala na łatwiejszą instalację w kotłowniach z wąskim wejściem i ograniczonym miejscem


• Zawirowywacze w płomieniówkach wymuszają ruch wirowy gazów spalinowych, polepszając sprawność konwekcyjnej wymiany ciepła


• Palnik zainstalowany został na drzwiach z zawiasami, dzięki czemu możliwa jest obsługa zarówno palnika jak i kotła bez konieczności jego demontażu


• Korpus kotła jest izolowany termicznie za pomocą wełny mineralnej, która redukuje straty ciepła do absolutnie minimalnego poziomu


• Panele obudowy kotła są wykonane z elementów lakierowanych także izolowanych wełną mineralną

TRZYCIĄGOWY WYMIENNIK CIEPŁA :

Kotły r RTS 3S to kotły monoblokowe ze spalaniem ciśnieniowym. Płomień z palnika wchodzi najpierw do paleniska (komora spalania - pierwszy ciąg spalin). Przez nawrót na drugim końcu paleniska spaliny dostają się do kanału, który odprowadza je z powrotem do przodu kotła (drugi ciąg spalin).

Taka konstrukcja w znacznym stopniu przyczynia się do redukcji emisji NOx. Gazy spalinowe pozostające w wysokich temperaturach kotła są jedną z głównych przyczyn powstawania emisji NOx. Z przodu kotła gazy spalinowe przechodzą przez wnękę w izolacji drzwi i wychodzą przez wiązkę rur (3. przepust spalinowy).

W trzecim ciągu spalin zamontowane w nim turbulatory wprowadzają gazy spalinowe w ruch wirowy, co poprawia sprawność konwekcyjnej wymiany ciepła.

Taki system osiąga maksymalną absorpcję ciepła bez ryzyka uszkodzenia w wyniku naprężeń termicznych. Po przejściu trzeciego ciągu spaliny przechodzą przez komorę z tyłu kotła i trafiają do poziomego odcinka komina.

Taka konstrukcja z płomieniówkami drugiego i trzeciego ciągu nad komorą spalania sprawia, że kotły te są znacznie węższe niż typowe kotły płomienicowo-płomieniówkowe i tym samym łatwiejsze do zainstalowania w kotłowniach z wąskimi drzwiami lub tam, gdzie przestrzeń jest ograniczona.

1 ciąg spalin (komora spalania)

W komorze spalania 1 ciągu rozwija się płomień palnika

2 ciąg spalin

Poprzez otwór w tylnej części komory spalania spaliny

nawracają do 2 ciągu w kierunku przedniej ściany kotła

3 ciąg spalin

Poprzez komorę spalin na przedniej ścianie kotła spaliny

spaliny nawracają do płomieniówek

SPALANIE NISKOEMISYJNE

Spalanie niskoemisyjne

Oddzielenie kanału zawrotu spalin od komory spalania w połączeniu z dużą objętością komory spalania zapewnia osiągnięcie niskich wartości emisji NOx. Gazy spalinowe pozostające w wysokich temperaturach kotła są jedną z głównych przyczyn powstawania emisji NOx

KONSTRUKCJA

Układ trzyciągowy ogranicza produkcję NOx ponieważ gazy spalinowe przepływają kolejno przez poszczególne ciągi przez co nie występuje ich przegrzewanie wtórne w płomieniu palnika (co jest typowe dla układów kotłowych z przednia komorą nawrotną)

1. Komora spalania: stal S235JR


2. Rura nawrotna 2 ciągu: stal S235JR


3. Płomieniówki 3 ciągu stal: S235JR

AUTOMATYKA - w standardzie kocioł wyposażony jest w automatykę Riello Tech Prime ACS

(PIONOWY): panel zarządzający palnikami jednostopniowymi, dwustopniowymi i modulowanymi ze sterowaniem pogodowym. Elektronika może być rozbudowana do zarządzania złożonymi systemami (nawet w trybie ciepło/zimno) i jest w pełni programowalna. Panel jest w komplecie z estetyczną osłoną z tworzywa sztucznego, która zabezpiecza połączenia elektryczne, odchylanym panelem wyświetlacza, sondą temperatury zewnętrznej i sondą kotła (zanurzeniową). Panel jest wyposażony w zatwierdzony przez INAIL termostat bezpieczeństwa, który interweniuje ustawiając kocioł w stan bezpiecznego zatrzymania (odcięcie zasilania palnika), jeśli temperatura przekroczy ustawioną granicę (110°C). Panel musi być zainstalowany na obudowie/ bocznej ścianie kotła lub na ścianie (z odpowiednim wyposażeniem).

Riello Tech Prime ACS (w standardzie)

- Panel sterowania (termostatyczny)

- Sterowania palnikiem:

1-stopniowym

2-stopniowym

- Jedną strefą bezpośrednią

- DHW production with storage tank

- Stopień zabezpieczenia IPX4D

Riello Tech Clima Comfort (opcja)

- Elektroniczna regulacja pogodowa

- Sterowania palnikiem:

1-stopniowym

2-stopniowym

Modulowanym (z opcjonalnym modułem)

- Jedną strefą bezpośrednią lub mieszaczową

- Dodatkową strefa bezpośrednią lub mieszaczową (z opcjonalnym modułem)

- Sterowani temperaturą wymuszone przez termostat lub czujnik temperatury

- Programator czasowy

- Możliwość podłączeni/sterowania przez BUS.

- Stopień zabezpieczenia IPX4D

Riello Tech Prime (opcja)

- Panel sterowania

- Sterowania palnikiem:

1-stopniowym

2-stopniowym

- Jedną strefą bezpośrednią

- Stopień zabezpieczenia IPX4D

REKOMENDOWANE PALNIKI OLEJOWE DO KOTŁÓW RIELLO RS3

WYMIARY

DANE TECHNICZNE

PRZYKŁADOWE ZASTOSOWANIE:

Układy centralnego ogrzewania budynków mieszkalnych

Praca na niskim/średnim parametrze i wysoka sprawność oszczędność paliwa i niska emisja zanieczyszczeń pozwala na instalację na terenach zurbanizowanych.

Szpitale

Możliwość wyposażenia kotłów w wymaganą dla szpitali wersję palników dwupaliwowych/ olejowych Wysoka sprawność pozwala na efektywne i oszczędne zarządzanie energią Łatwa obsługa i konserwacja urządzeń jest dodatkową zaletą

Kotłownie lokalne dużej mocy

Dzięki możliwości zastosowania układów kaskadowych ze zoptymalizowanym sterowaniem RielloTECH ClimaCO M FORT możliwe jest wykonywanie kotłowni dużej mocy Kotły RTS 3 S zapewniają wysoką sprawność oraz możliwość zastosowania różnego typu ( palników
