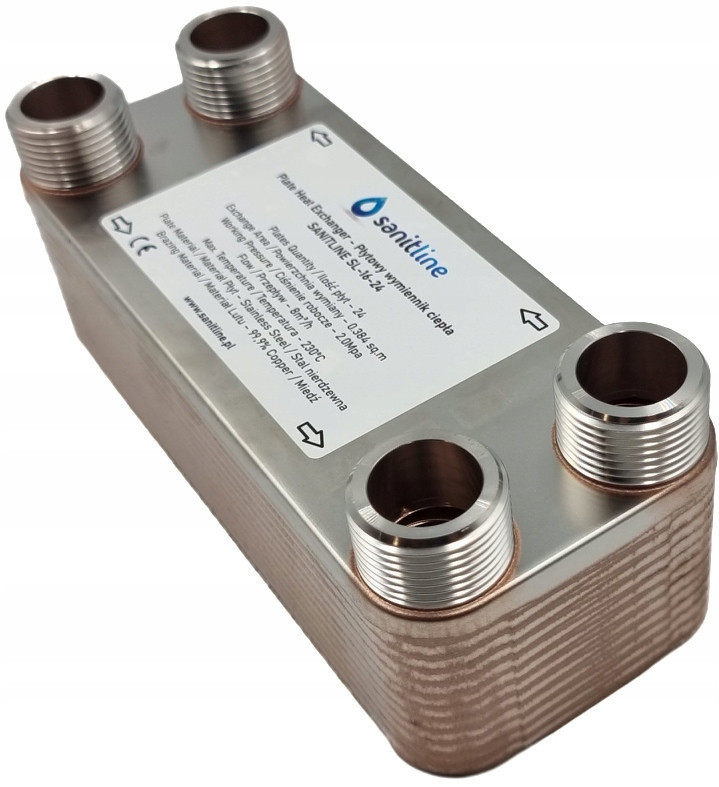

Plate heat exchanger 24 plates 30 kW 4 x 1 inch SANITLINE SL1624 MANUFACTURER

Wymiennik płytowy do centralnego ogrzewania SANITLINE SL-16-24

Wymiennik ciepła lutowany do centralnego ogrzewania (CO), przyłącza 4x 1", 24-płytowy

Moc - 30kW

Ilość płyt - 24

Rozmiary przyłączy - 4xGZ 1"

Przepływ nominalny - 8 m3/h

Powierzchnia wymiany - 0.352 m2

Ciśnienie robocze - 10 bar

Ciśnienie testowe - 20 bar

Minimalna temperatura - -195 oC

Maksymalna temperatura - +230 oC

Masa - 2.0 kg

Materiał płyt - stal nierdzewna 304 lub 316

Materiał lutu - 99,9% Cu

Najczęstsze zastosowanie: kotły na paliwo stałe 15-25kW , piece gazowe 20 - 30kW, kominki z płaszczem wodnym do 25kW

Wymiary:

Długość (A) - 220 mm

Szerokość (B) -  90 mm

Głębokość -  61 mm

Rozstaw przyłączy (C) - 180 mm

Rozstaw przyłączy (D) -  52 mm

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty


• Lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury


• Łatwość montażu i relatywnie prosta konstrukcja


• Łatwość ewentualnego czyszczenia


• Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji

Budowa wymiennika ciepła SANITLINE

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.

Czy wymiennik ciepła SL-16-24 nadaje się do pracy z kominkiem 20kW?

Odpowiedź: Tak, jest dobrym wyborem jeśli mamy do podłączenia kominek pomiędzy 15 a 25kW i wymagane są gwinty 1". W przypadku płaszczy wodnych ogrzewanych otwartym ogniem, zasilanych drewnem lub węglem - warto stosować przelicznik 0,25-0,30 metra kwadratowego powierzchni wymiennika ciepła (czyli powierzchni łącznej płyt) na 10kW urządzenia. Przelicznik zawiera przewymiarowanie pozwalające na bezpieczne użytkowanie przez lata.
