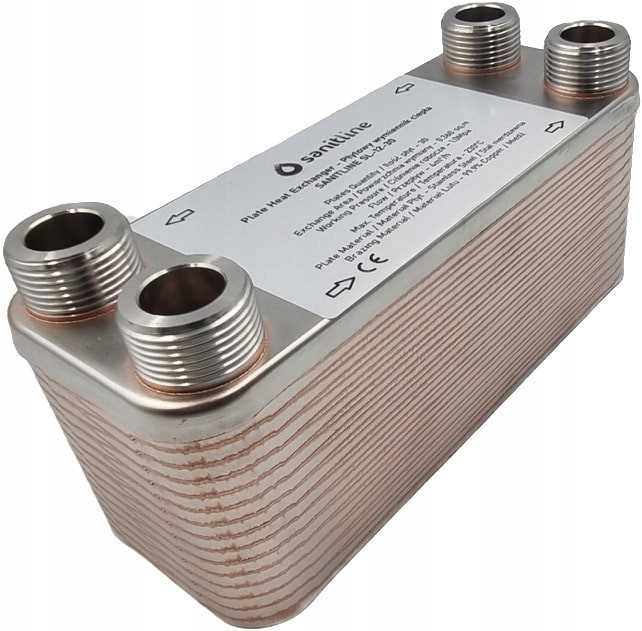

PLATE HEAT EXCHANGER 30 PLATES 25 kW 4 x 3/4" SANITLINE SL1230 MANUFACTURER

Wymiennik płytowy do centralnego ogrzewania SANITLINE SL-12-30

Wymiennik ciepła lutowany do centralnego ogrzewania (CO), przyłącza 4x 3/4", 30-płytowy

Ilość płyt - 30

Rozmiary przyłączy - 4xGZ 3/4"

Przepływ nominalny - 4m3/h

Powierzchnia wymiany - 0.360m2

Ciśnienie robocze - 10 bar

Ciśnienie testowe - 20 bar

Minimalna temperatura - -195 oC

Maksymalna temperatura - +230 oC

Masa - 1.5 kg

Materiał płyt - stal nierdzewna 304 lub 316

Materiał lutu - 99,9% Cu

Długość (A) - 191 mm

Szerokość (B) -  73 mm

Głębokość -  74 mm

Rozstaw przyłączy (C) - 154 mm

Rozstaw przyłączy (D) -  40 mm

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty


• Lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury


• Łatwość montażu i relatywnie prosta konstrukcja


• Łatwość ewentualnego czyszczenia


• Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji

Najczęstsze zastosowanie:

Parametry wymiennika 30 płytowego SL-12-30 - a jego zastosowanie w praktyce:

Powierzchnia płyt 0,36m² nadaje się świetnie np. do połączenia układu otwartego i zamkniętego, gdy chcemy podłączyć np. kominek z płaszczem wodnym o mocy 12-15 kW, podobnie do podłączania niewielkich kotłów na ekogroszek lub gaz o mocy 15 - 25 kW. Wymiennik 30 płytowy SL-12-30 może współpracować również z piecami elektrycznymi (np. Kospel, Elterm) - gdzie z powodzeniem ogrzeje dom/mieszkanie o powierzchni rzędu do 120m².

Budowa wymiennika ciepła SANITLINE

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.
