NEMA23 stepper motor 3Nm 4A HBS57 driver

Cechy:

HBS57 wykorzystuje najnowszy dedykowany układ DSP do sterowania silnikiem i technologię sterowania wektorowego w zamkniętej pętli, aby całkowicie przezwyciężyć problem utraconego kroku silnika krokowego w otwartej pętli, a jednocześnie znacznie poprawić osiągi silnika przy dużych prędkościach, zmniejszyć nagrzewanie silnika i zmniejszyć jego wibracje, poprawić prędkość i dokładność obróbki oraz zmniejszyć zużycie energii przez maszynę. Gdy silnik jest stale przeciążony, sterownik wysyła sygnał alarmowy w odpowiednim czasie, co zapewnia taką samą niezawodność jak serwomechanizm prądu przemiennego. HBS57 jest wyposażony w silniki krokowe z zamkniętą pętlą serii 42 i 57, co jest wygodne w przypadku modernizacji tradycyjnych systemów krokowych. Koszt wynosi tylko 50% kosztu serwomechanizmu prądu przemiennego.

Specyfikacja:

• Model sterownika: HBS57


• Napięcie: DC24-60V


• Prąd fazowy: 5A/Pha (prąd szczytowy)


• Podział: 2-256 poddziałów Maksymalnie 51200 kroków/okrążenie


• Procesor: 32-bitowy cyfrowy procesor DSP


• Napięcie impulsu: kompatybilne z sygnałem 5V-24V


• Częstotliwość odpowiedzi: do 200KHz


• Tryb impulsu: pojedynczy impuls (domyślnie) podwójny impuls (regulowany programowo)


• Metoda chłodzenia: chłodzenie naturalne

• Model silnika: 57HBS30


• Prąd fazowy: 4,0A/Pha


• Moment obrotowy: 3,0N.m


• Średnica wału: 8mm


• Długość wału: 21mm


• Kąt kroku::1,8°


• Dokładność kąta kroku: ±5%.


• Temperatura powierzchni: 80 ℃ lub mniej (prąd znamionowy)


• Linia silnika: 3m


• Linia enkodera: 3m

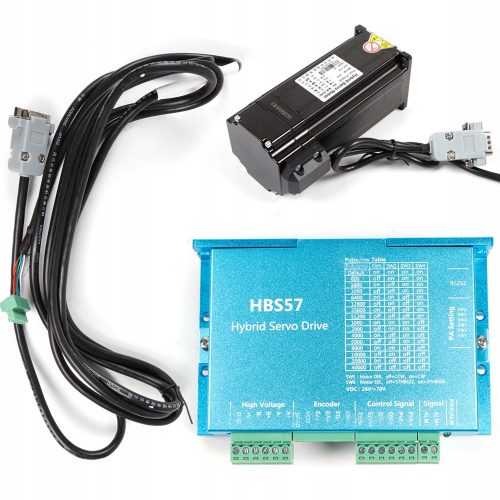

W zestawie:

• 1x sterownik HBS57


• 1x silnik 57HBS30


• 1x przewód silnikowy 3m


• 1x linia enkodera 3m
