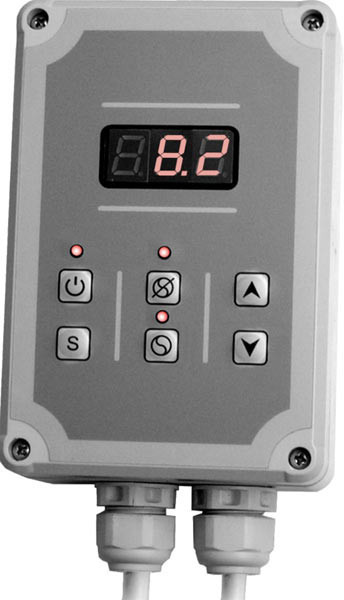

Regulatory temperatury typu SMT-05 są mikroprocesorowymi, programowalnymi sterownikami przeznaczonymi do zastosowania w schładzarkach do mleka. Regulatory te umieszczone są w małej hermetycznej obudowie panelowej(IP65) do zawieszania i wyposażone w wyjścia wyprowadzone przewodami.Dzięki uniwersalności tych regulatorów możliwe są również inne ich zastosowania. Przykładem innego zastosowania jest możliwość ustawienia regulatora jako regulator grzejny i zaadoptowanie go do sterowania układem grzejnym. W tym przypadku dodatkowo można wykorzystać sterowanie wentylatorami (zastosowanie - suszarnie).Fabryczne ustawienia regulatora umożliwiają szybkie i bezpośrednie jego użycie do większości standardowych urządzeń.

FUNKCJE REGULATORÓW:

1. Wybór trybu pracy regulatora: tryb chłodniczy, tryb grzejny.

2. Pomiar i wyświetlanie mierzonej temperatury z rozdzielczością 0,2oC.

3. Sterowanie agregatem w zależności od mierzonej temperatury z rozdzielczością 0,2oC.

4. Sterowanie mieszadłem lub wentylatorem umożliwiające realizację następujących wariantów tego sterowania (w zależności od dokonanych ustawień):

Praca automatyczna

- mieszadło (wentylator) pracuje cyklicznie, niezależnie od stanu pracy agregatu (układu grzejnego)

- mieszadło (wentylator) pracuje w sposób ciągły w czasie pracy agregatu (układu grzejnego), w momencie wyłączenia się pracy agregatu mieszadło przechodzi do pracy cyklicznej

- mieszadło (wentylator) pracuje jedynie w momencie włączenia pracy agregatu (układu grzejnego)

- wyłączona praca mieszadła (wentylatora)

Praca wyzwalana ręcznie

- włączenie ciągłej pracy mieszadła (wentylatora)

- włączenie pracy mieszadła (wentylatora) na ściśle określony czas

5. Wizualizacja stanu pracy agregatu (układu grzejnego), oraz mieszadła (wentylatora).

6. Blokowanie pracy mieszadła (wentylatora) oraz agregatu (układu grzejnego) w momencie otwarcia klapy zbiornika schładzalnika mleka (zadziałania wyłącznika krańcowego).

7. Nadzór pracy agregatu polegający na możliwości ustawienia maksymalnego i minimalnego czasu pracy agregatu jak i minimalnego czasu postoju agregatu.

8. Pamięć wartości temperatur maksymalnych i minimalnych w całym cyklu pracy regulatora. Funkcja ta połączona jest z możliwością opóźnienia czasowego zapisywania danych temperaturowych do pamięci regulatora od momentu jego włączenia.

9. Sygnalizacja alarmowa - wizualna i dźwiękowa, przekroczenia zadanego przedziału temperatur. Funkcja ta połączona jest z możliwością opóźnienia czasowego włączenia systemu alarmowego regulatora od momentu jego włączenia.

10. Nadzór i sygnalizacja uszkodzenia czujnika pomiarowego.

11. Zabezpieczenie nastaw instalatora hasłem.

12. Ograniczenie przedziału nastaw temperatury sterowania.

13. Dezaktywacja alarmu dźwiękowego.

14. Opóźnienie wyłączenia agregatu po otwarciu klapy schładzalnika do mleka.

WYJŚCIA STEROWNICZE REGULATORA:

- wyjście sterowania agregatem (układem grzejnym)

- wyjście sterowania mieszadłem (wentylatorem)

WEJŚCIA STEROWNICZE REGULATORA:

- wejście czujnika temperatury

- wejście wyłącznika krańcowego

Dane techniczne:

- zakres pomiarowy temperatury -40,0.....98,5C

- zakres temperatur sterowania -40,0...98,0C

- histereza sterowania-parametr programowany 1...10C

- zasilanie 230 V AC 50 Hz

- rodzaj miernika temperatury cyfrowy LED

- wymiary obudowy (w x sz x g) 120 x 80 x 42

- kod produktu : 12361

PRODUKT POLSKI

CZUJNIK TEMPERATURY W ZESTAWIE
