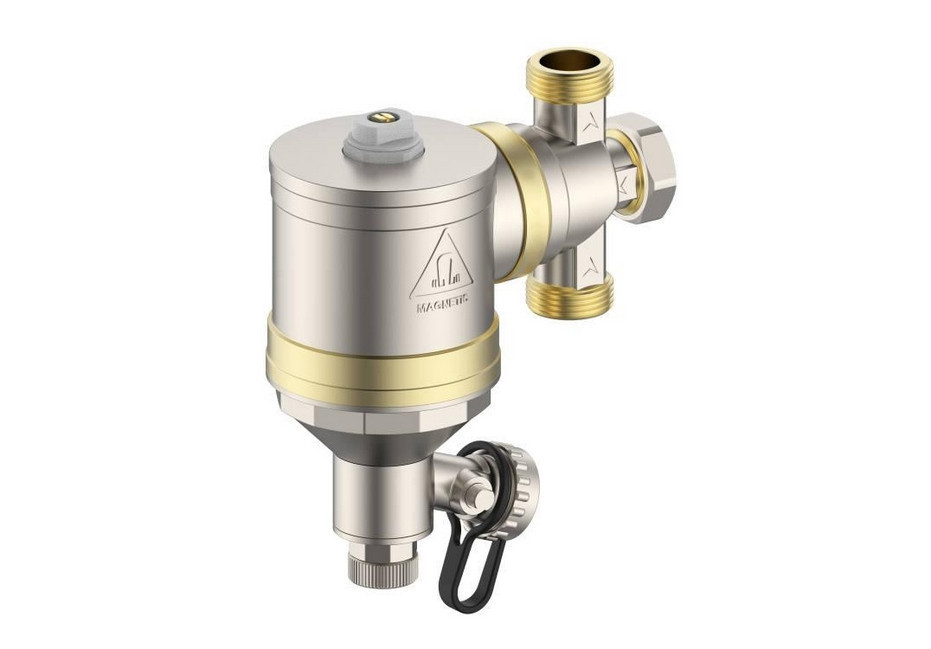

Magnetic separator with filter and settler Calido CA/FOM-20 3/4"

Separator magnetyczny przeznaczony jest do montażu w instalacjach grzewczych i ciepłowniczych. Jego zadaniem jest eliminacja cząstek stałych i magnetycznych oraz separacja osadów zawartych w czynniku grzewczym. Separatory powinny być stosowane do każdej instalacji grzewczej, ponieważ zabezpieczają elementy instalacji przed uszkodzeniem.

1. Odpowietrznik.

2. Korpus mosiężny.

3. Przyłącze obrotowe z zaślepką.

4. Lej kierunkowy hydrocyklonu.

5. Filtr siatkowy.

6. Korpus osadnika.

7. Wkład magnetyczny.

8. Zawór spustowy.

ZASADA DZIAŁANIA:

Działanie separatora magnetycznego oparte jest na zasadzie hydrocyklonu w połączeniu z magnetyczną i mechaniczną eliminacją zanieczyszczeń. Czynnik z instalacji grzewczej wpływający do komory separatora wprawiany jest w ruch wirowy oraz poddany działaniu pola magnetycznego. Następuje separacja cząstek magnetycznych. Zanieczyszczenia stałe są wychwytywane przez filtr siatkowy umieszczony w dolnej części separatora. Zanieczyszczenia trafiają do osadnika. Oczyszczony czynnik grzewczy po przejściu przez filtr siatkowy przepływa przez zewnętrzny płaszcz filtroosadnika do instalacji.

DANE TECHNICZNE:

• Ciśnienie maksymalne: 10 bar.


• Temperatura maksymalna: 110°C.


• Współczynnik przepływu: Kv= 3,65 m3/h (3/4")


• Moc magnetyczna: 11000 Gauss.


• Stopień filtracji wkładu siatkowego: 500 μm.


• Typ magnesu: neodymowy.


• Dopuszczalne ciecze: woda i roztwór wody z glikolem o maksymalnym stężeniu 40%.


• Maksymalna moc instalacji grzewczej: 24kW.
