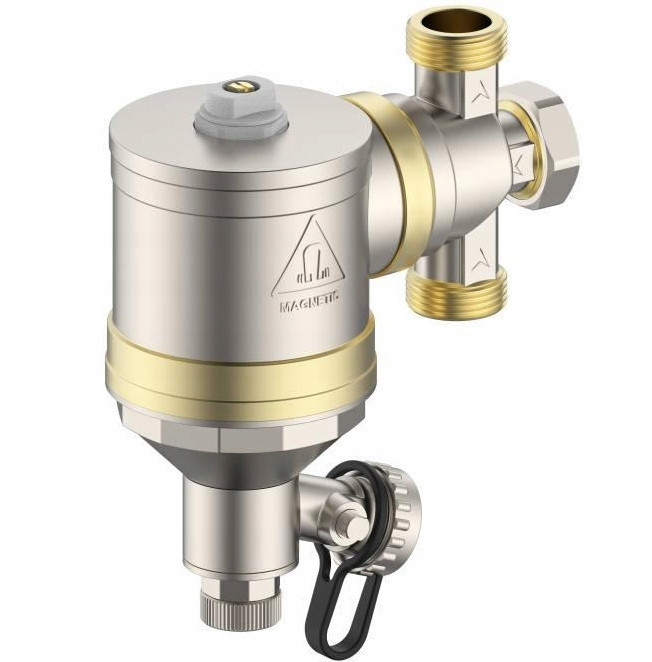

FILTR MAGNETYCZNY SEPARATOR ZANIECZYSZCZEŃ 3/4 CALIDO CA/FOM-20

Separator magnetyczny przeznaczony jest do montażu w instalacjach

grzewczych i ciepłowniczych. Jego zadaniem jest eliminacja cząstek

stałych i magnetycznych oraz separacja osadów zawartych w czynniku

grzewczym. Separatory powinny być stosowane do każdej instalacji

grzewczej, ponieważ zabezpieczają elementy instalacji przed

uszkodzeniem.

ZASADA DZIAŁANIA:

Działanie separatora magnetycznego oparte jest na zasadzie hydrocyklonu w połączeniu z magnetyczną i

mechaniczną eliminacją zanieczyszczeń. Czynnik z instalacji grzewczej wpływający do komory separatora

wprawiany jest w ruch wirowy oraz poddany działaniu pola magnetycznego. Następuje separacja cząstek

magnetycznych. Zanieczyszczenia stałe są wychwytywane przez filtr siatkowy umieszczony w dolnej części

separatora. Zanieczyszczenia trafiają do osadnika. Oczyszczony czynnik grzewczy po przejściu przez filtr

siatkowy przepływa przez zewnętrzny płaszcz filtroosadnika do instalacji

DANE TECHNICZNE:

 Ciśnienie maksymalne: 10 bar.

 Temperatura maksymalna: 110°C.

 Współczynnik przepływu: Kv= 3,65 m3/h (3/4") / 4,67 m3/h (1")

 Moc magnetyczna: 11000 Gauss.

 Stopień filtracji wkładu siatkowego: 500 μm.

 Typ magnesu: neodymowy.

 Dopuszczalne ciecze: woda i roztwór wody z glikolem o maksymalnym stężeniu 40%.

 Maksymalna moc instalacji grzewczej: 24kW
