PIEC C.O. 5 KLASY i ECODESIGN

MGSPAW

model Technix  19kw od 120-180m2

Nowoczesna budowa i

sprawdzone rozwiązania

techniczne

Zgodny z normą piątą PN-EN 303-5:2012 i jeszcze nowszą już na rok 2020- 2009/125/WE tzw. ECODESIGN.

UWAGA!!! Kocioł ten podlega programowi ograniczenia niskiej emisji spalin ,, Czyste Powietrze"

Cechą szczególną naszego pieca która nas wyróżnia jest jego niska wysokość, jak i szerokość całego zestawu.

Kocioł pozbawiony trudnych miejsc do czyszczenia.

Konstrukcja górnokanałową pozioma. Kotły posiadają kanały dymne na górze pieca zwiększające żywotność. Są mniej podatne na tzw.skraplanie się wody w kanałach. Dlatego kocioł mniej koroduje i wolniej następuje jego zużycie.

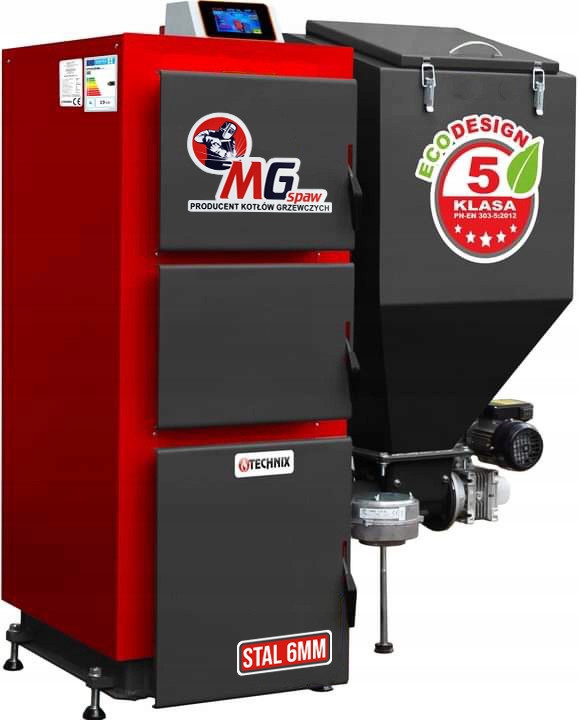

KOCIOŁ "Technix"

Prezentujemy Państwu kocioł MGspaw "Technix"  z automatycznym ślimakowym podajnikiem paliwa piątej generacji Technix SV200n oraz wyposażony w jeden z najnowocześniejszych sterowników elektronicznych ARGOS PID PLUS tzn. automatycznie dobiera pauzę dawki paliwa oraz ilość powietrza, użytkownik nastawia tylko temperaturę kotła!

Niepowtarzalna konstrukcja na polskim rynku:

•
  SOP-System osuszania paliwa



• Markowy motoreduktor z biegiem wstecznym


• Boczna unikatowa konstrukcja palnika bez unoszenia opału


• Podajnik piątej generacji Technix SV200n+ z PLANETARNĄ przekładnią


•
  65% konstrukcji palnika jest wykonana z żeliwa


• Bieg wsteczny slimaka


• Kanały poziome bez uciążliwych i nietrwałych płyt ceramiki


• Obsługa  4 pomp,CO, CWU, POMPA podłogowa, cyrkulacyjna, zawór


• możliwość zamontowania automatycznej zapalarki


• Sprawność kotła 93%


• Możliwość dopięcia modułu do mieszacza i 1 dod.pompy


• Po rozpaleniu kocioł nie wymaga stałej obsługi przez kilka dni


• Eksploatacja może odbywać się bez wygaszania w sposób ciągły w całym okresie grzewczym


• atestowana blacha o grubości 6mm



• Długa żywotność produktu

Nowoczesny sterownik ARGOS PID+

ARGOS PID + jest mikroprocesorowym sterownikiem przeznaczonym do kotłów węglowych z automatycznym podajnikiem paliwa. Sterownik obsługuje podajnik, dmuchawę, pompę obiegową C.O., pompę ciepłej wody użytkowej (CWU), pompę cyrkulacyjną lub dodatkowy obieg grzewczy, zawór mieszający.

Urządzenie zostało zaprojektowane z myślą o maksymalnej funkcjonalności, elastyczności i prostocie obsługi, zachowując kategorię cenową mniej skomplikowanych i wydajnych urządzeń. Pomijając fakt iż urządzenie jest fabrycznie skonfigurowane do prawidłowego prowadzenia procesu spalania, od użytkownika nie jest wymagana profesjonalna wiedza w zakresie samodzielnej zmiany parametrów. Zaprogramowane algorytmy będę starały się prowadzić proces spalania z możliwie jak najlepszą skutecznością i bez zbędnych skoków temperatury.

Dzięki rozbudowanym opcjom sterowania obiegami łatwo można dopasować pracę instalacji do indywidualnych potrzeb, zwiększając tym samym oszczędność opału.

Znacznym ułatwieniem w obsłudze kotłowni będzie także licznik zużytego opału lub przewidywanie chwili w której należy uzupełnić zasobnik na opał.

NAJNOWOCZEŚNIEJSZY PALNIK TECHNIX SV200n

Bieg wsteczny i konstrukcja Antyblok. Bardzo krótki ślimak 45-70 cm. Boczny wypych paliwa.Brak zrywania zawleczki i robienia się spieków.

Podajnik jest integralną częścią kotła centralnego ogrzewania z automatycznym dozowaniem paliwa. Paliwo za pomocą ślimaka podawane jest z zasobnika (kosza) do palnika. Spalanie następuje w specjalistycznym opatentowanym palenisku piątej generacji. Do napędu ślimaka służy motoreduktor składający się z silnika oraz reduktora.

Wszystkie zastosowane rozwiązania zostały zastrzeżone oraz zgłoszone do Urzędu Patentowego.

1. Konstrukcja palnika 65% wykonana z specjalnego żeliwa


2. system równomiernego oraz bezciśnieniowego rozprowadzania powietrza w komorze spalania system przepustnic powietrznych oraz wymuszonego obiegu powietrza dookoła paleniska zapewniające podgrzewanie powietrza


3. zamknięta komora spalania z powietrzem pierwotnym oraz wtórnym


4. najnowsze rozwiązanie ślimaka zapobiegające kruszeniu opału oraz mniejsze obciążenie siły przesuwu


5. bardzo wysoka wydajność


6. piąta klasa energetyczna


7. SOP- system osuszania paliwa w koszu


8. markowy motoreduktor z biegiem wstecznym


9. Palnik rozkręcany w połowie(łatwość montażu w kotłowni


10. Unikatowa konstrukcja szczelin napowietrzających Integra SliT


11. Krótki ślimak 45-70cm który nie wchodzi bezpośrednio w palenisko.

Jak powstaje nasz Kocioł c.o - Opis etapów i technologi produkcyjnej kotła MG-SPAW

Przy produkcji naszego kotła C.O korzystamy z najnowocześniejszych technologii i programów, a proces produkcji zaczyna się już w biurze konstrukcyjnym.

Realizacją projektów kotlarskich Dzięki zastosowaniu sprawdzonych programów i technik komputerowych jak i nowoczesnych maszyn sterowanych numerycznie, wykonujemy elementy konstrukcyjne kotła z dużą powtarzalnością, Daje nam przełożenie zarówno na jakość, jak i estetykę piecy.

Dysponujemy wycinarką plazmową stigal i  hypertherm, które umożliwiają precyzyjną obróbkę kotła. Wycinane elementy składowe pieca są następnie kształtowane w procesie zaginania na prasach krawędziowych CNC. Dzięki zaginaniu zostaje ograniczona do minimum ilość połączeń spawanych, co przekłada się na żywotność wykonanego kotła C.O.

Spawaniem poszczególnych elementów kotła CO zajmują się wykwalifikowani spawacze. Duża automatyzacja pozwala na zwiększenie wydajności i jakości produkcji, podniesienie efektywności i połączeń spawanych, co przyczynia się do powtarzalności spoin i dokładności łączeń.

Zespawane ze sobą elementy tworzą korpus kotła, który na ukończeniu poddawany jest dłuższej próbie ciśnieniowej. Jakość spoin i szczelność wymienników są zawsze kontrolowane, co gwarantuje niezawodność i długą żywotność kotła MG-spaw.

W tym samym czasie są wykonywane elementy obudowy kotła, tzw.izolacja cieplna kotła a do ich wycinania stosujemy wykrawarkę i ucinarkę firmy Mazanek.

Kocioł grzewczy, po przejściu kontroli jakości montowany jest na palecie i składowany w magazynie wyrobów gotowych. Tam czeka na swojego nabywcę.

Na początku roku 2017 nasze kotły zostały nagrodzone za jakość prestiżowym certyfikatem w konkursie "Polska Firma Fair Play", nadawanym w programie CIRF.

Komora rozprężna spowalniająca gorące spaliny i logotyp najnowszej technologi 5 klasy i EcoDesign.

Parametry kotła

A 1130

B 500

C 1305

D 500

E 1170

F 240

Moc nominalna 19 kw

Wymagany ciąg kominowy  20-25 PA

Sterowni ARGOS PID PLUS , oraz wyjściem na 4 pompy

Dopuszczalne paliwo Ekogroszek

Wartość opałowa  >28 MJ

Masa maksymalna załadunku paliwa do zbiornika 180 kg

Pojemność wody w kotle 87l

Maksymalna temperatura pracy 80C

Minimalna temperatura pracy 40C

Dopuszczalne ciśnienie pracy 1.5 bara

Powierzchnia grzewcza kotła 2.5 m2

Idealnie dobrany kocioł będzie służył niezawodnie i oszczędnie przez wiele lat od jego zakupu!!!!

Podczas zakupu kotła należy pamiętać o dobrym dopasowaniu do warunków cieplnych. Moc kotła należy dobrać w odpowiedni sposób w zależności od potrzeb budynku, który chcemy ogrzewać. Otrzymanie optymalnych warunków pracy całego systemu grzewczego pozwala na wydłużenie jego trwałości oraz poprawę wydajności, co w bezpośredni sposób wiąże się także ze zużyciem paliwa. Uwzględniaj zawsze izolacje budynku, przekrój rur, ilość wody i zbiornik C.W.U.

Zapotrzebowanie na ciepło oblicza się na podstawie powierzchni domu oraz strat ciepła, jakie generują okna, ściany, dach czy położenie budynku. Wskaźnik obliczenia strat ciepła wynosi:

• ok. 130 – 200 W/m2 w starych domach bez izolacji cieplnej,


• ok. 90 – 110 W/m2 w starszych domach z lat 80. i 90.,


• ok. 50-70 W/m2 w nowych domach, dobrze zaizolowanych, z energooszczędnymi oknami.

Uwaga: Kocioł nasz może być warunkowo montowany również w układzie zamkniętym jednak należy wtedy zamontować urządzenie do odprowadzania nadmiaru ciepła z pieca. Tylko za zgodą producenta. Poniżej znajdą Państwo wymagane normy:

•
  PN-B-02440:1976 „Zabezpieczenie urządzeń ciepłej wody użytkowej. Wymagania." PN-B-02413:1991 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego. Wymagania."PN-B-02414:1999 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi . Wymagania."PN-B-02415:1991 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie wodnych zamkniętych systemów ciepłowniczych. Wymagania."PN-B-02416:1991 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego przyłączonych do sieci cieplnych. Wymagania."PN-EN 12831:2006 „Instalacje ogrzewcze w budynkach. Metoda obliczenia projektowego obciążenia cieplnego."PN-B-02421:2000 „Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania odbiorcze."PN-B-02411: 1987 „Ogrzewnictwo. Kotłownie wbudowane na paliwo stałe.

1.Króciec powrotu GZ 1,5"

2.Króciec zasilania GZ 1,5"

3.System osuszania i wyrównywania ciśnienia w koszu

4.czujnik od sterownika

5.Mufka GW 3/4"(np.Termometr)

6.Kosz

7.Napęd-Motoreduktor z przekładnią PLANETARNĄ

8.Mufka na kranik GW 3/4"

Łatwe czyszczenie

Uproszczona konstrukcja pieca z dużymi, wygodnymi drzwiczkami pozwala nam na łatwe utrzymanie go w czystości, co przekłada się na zwiększenie czasu żywotności kotła i tańsze funkcjonowanie całego systemu grzewczego. Waga kotła to waga stali zużytej na budowę pieca c.o.

Wraz z kotłem c.o z podajnikiem utrzymują Państwo:

• sterownik ARGOS PID PLUS z instrukcją


• aluminiowy wentylator nadmuchowy


• termostat pokojowy WT20


• 2x pompa 60/180


• zawor 4 D z silownikiem


• DTR-dokumentacja techniczno-ruchowa z instrukcją


• szuflada popielnika,


• kosz zasypowy,


• certyfikat klasy 5 oraz ECODESIGN


• euro-paleta
