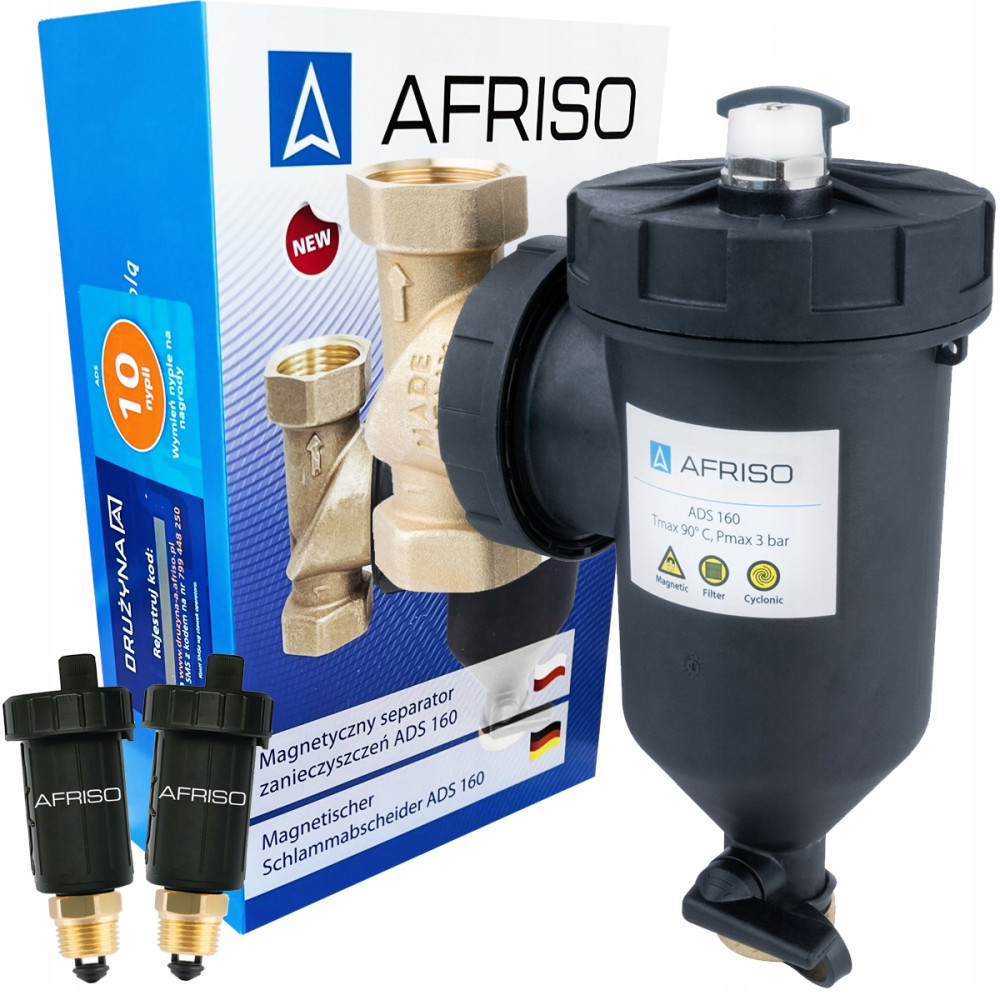

MAGNETIC DIRT SEPARATOR AFRISO ADS160 + 2× vent Afriso 05001677723

Przedmiotem aukcji jest:

Magnetyczny separator zanieczyszczeń ADS 160, ruchome przyłącze GW G1", Kvs 6,9 m3/h + DWA ODPOWIETRZNIKI AUTOMATYCZNE AFRISO GRATIS

Zastosowanie

Magnetyczny separator zanieczyszczeń ADS 160 przeznaczony jest do montażu w instalacjach, w których występuje ciągła cyrkulacja czynnika. Służy do usuwania zanieczyszczeń stałych, które mogą powodować uszkodzenie elementów instalacji. Może być stosowany w instalacjach, w których czynnikiem roboczym jest woda bądź mieszaniny wody i glikolu o stężeniu glikolu nieprzekraczającym 50%

Dane techniczne

• maksymalne ciśnienie: 3 bar


• przyłącza: 2x GW G1''


• maksymalna temperatura medium: 90°C


• zalecany maksymalny przepływ: 2,1 m³/h


• wielkość oczka siatki filtracyjnej: 500 µm oraz 800 µm


• moc magnesu: 14 000 Gs


• Kvs: 6,9 m³/h

DO KAŻEGO ZAKUPIONEGO SEPARATORA NA TEJ AUKCJI OTRZYMUJESZ DWA ODPOWIETRZNIKI AUTOMATYCZNE MARKI AFRISO

Innowacyjne połączenie poliamidu PA 66 z mosiądzem

Szybsze odpowietrzanie

Pewne działanie

Wyższa odporność na zanieczyszczenia

• materiał: poliamid (odpowietrznik), mosiądz ocynkowany (zawór stopowy)


• przyłącze 1/2” GZ


• maksymalna temperatura: 95°C


• maksymalne ciśnienie: 6 bar

Montaż

Separator zanieczyszczeń ADS 160 powinien być montowany na przewodzie powrotnym do źródła ciepła, tak aby przechwycić zanieczyszczenia stałe, które mogą spowodować uszkodzenie źródła ciepła, jak również pomp obiegowych. Separator może być montowany na przewodach pionowych, poziomych, jak również na odcinkach skośnych. Zawór spustowy separatora zawsze powinien być skierowany w dół. Strzałka na korpusie przyłącza wskazuje kierunek przepływu od instalacji do źródła ciepła. Do zmiany położenia przyłącza należy użyć klucza znajdującego się w zestawie. By ułatwić konserwację zalecamy montaż zaworu odcinającego przed i za separatorem. Po zamontowaniu separatora i otwarciu zaworów odcinających należy odkręcić odpowietrznik ręczny, używając śrubokręta płaskiego, celem pozbycia się zalegającego powietrza.

Separator fabrycznie wyposażony jest w filtr siatkowy o wielkości oczka 500 μm.

Taka dokładność filtra rekomendowana jest dla nowych instalacji. W instalacjach modernizowanych zaleca się 2-etapową filtrację. Pierwszy etap to filtrowanie instalacji za pomocą siatki o wielkości oczka 500 μm przez okres około jednego miesiąca. Po upływie tego czasu należy odkręcić pokrywkę (wykorzystując klucz dołączony do zestawu) i wymienić dotychczasowy filtr na dostarczony w zestawie filtr siatkowy 800 μm

Budowa i elementy dostawy

A. Kierownica przepływu

B. Magnes o mocy 14 000 Gs

C. Filtr siatkowy ze stali nierdzewnej (500 μm)

D. Osadnik separatora

E. Pokrywka z tuleją na magnes

F. Odpowietrznik ręczny

G. Przyłącze ruchome 2x GW G1’’

H. Pierścień montażowy

I. Zintegrowany zawór spustowy

J. Dodatkowy filtr siatkowy ze stali nierdzewnej (800 μm)

K. Klucz

L. Plomba zabezpieczająca
