Ibo-Valve 1'' IBO MIX 3 DN25 + Ibo-Valve 1'' IBO STER D

Przedmiotem aukcji jest:

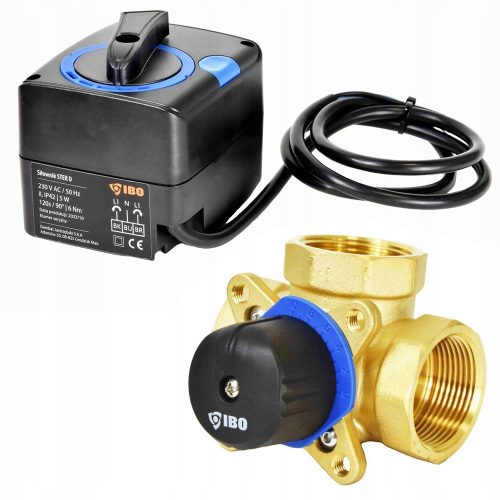

Zestaw regulacyjny 1 " IBO

• Siłownik zaworu mieszającego IBO STER D (3-pkt. 120s) z zestawem montażowym


• Zawór mieszający regulacyjny 3 drogowy 1 " IBO

Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

Zestawy regulacyjne składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego IBO, zestawu montażowego oraz siłownika elektrycznego  IBO STER D (230 V, 3-punktowy, czas obrotu 120 s).

Siłownik zaworu mieszającego IBO STER D przeznaczony jest do montażu z zaworami mieszającymi 3 i 4 drogowymi oraz sterowania ich przepływem.

Sterowanie siłownika 3-punktowe o napięciu 230 V po podłączeniu do urządzenia sterującego i montażu z zaworem mieszającym, pozwoli na automatyczną pracę oraz regulację temperatury cieczy w instalacji.

Dane techniczne siłownika:

• Napięcie 230 V / 50 Hz


• Pobór mocy 5 W


• Maksymalny moment obrotowy 6 Nm


• Kąt obrotu 90°


• Czas otwarcia 120 s


• Klasa ochrony II


• Stopień ochrony IP42


• Zakres temperatury pracy 0–50°C


• Przewód 3 × 0,75 mm2 / 100 cm


• Siłownik w zestawie posiada adaptery i śruby mocujące do zaworów takich firm jak: ESBE, Afriso, Herz, Womix, Honeywell, Wita.


Dane techniczne zaworu:

• Średnica przyłącza: 1''


• Przepustowość: 10 KVS


• Ciśnienie robocze: ≤ 10 bar


• Temperatura robocza: ≤ 110°C


• Stężenie glikolu: 50%


• Materiał wykonania: Mosiądz CW617N

Wymiar A: Rp 1''

Wymiar H: 81,5 mm

Wymiar L: 80 mm

Przykładowe schematy montażowe :
