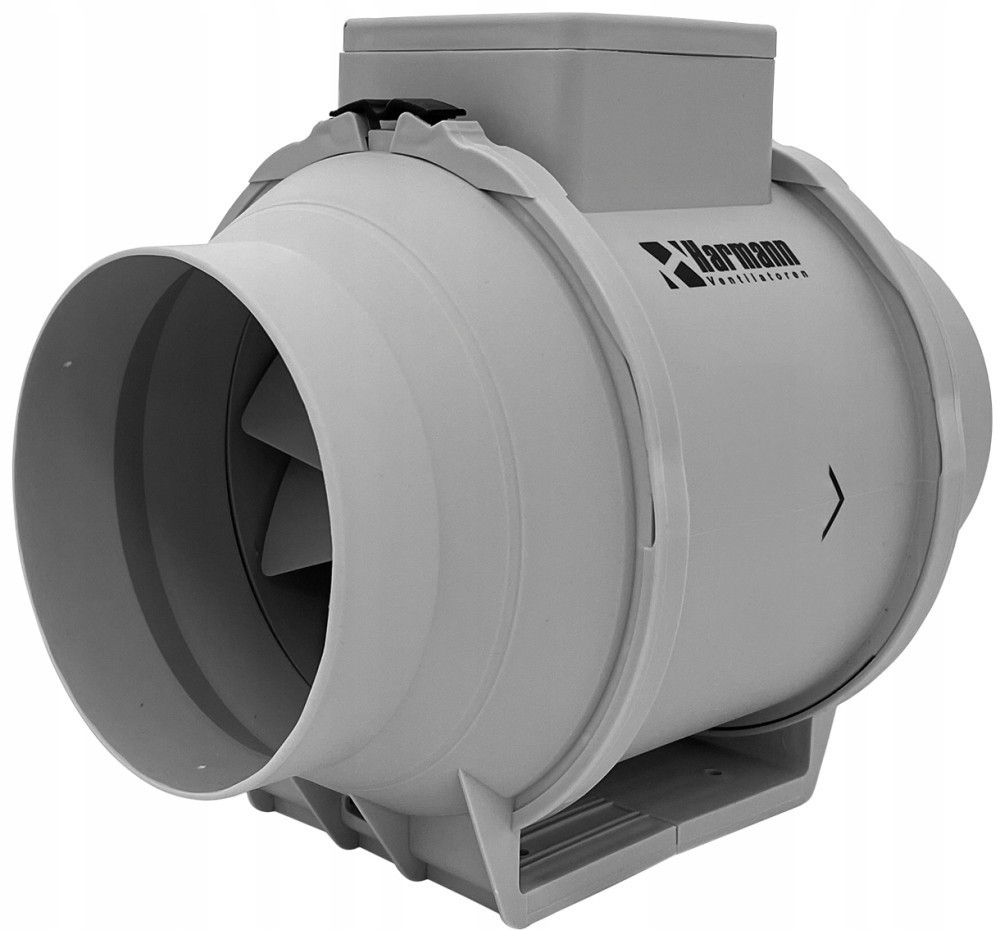

Wentylator kanałowy ML EC.A 100/280

Wentylator wyposażony w silnik bezszczotkowy przystosowany do płynnej regulacji

Dane techniczne:

• Silnik: EC


• Przepływ powietrza max: 300 m3/h



• Spręż max: 168 Pa



• Pobór mocy max: 20 W



• Średnica króćców: 100 mm



• Zasilanie: 230, 1~ / 0-10



• Stopień ochrony: IP 44



• Temperatura pracy max: 50°C



• Producent: Harmann


Główne zalety

• energooszczędny silnik EC,


• możliwość płynnej pełnej regulacji napięciowej 0-10V,


• łatwa instalacja oraz konserwacja,


• stopień ochrony IP44,


• unikalny i estetyczny wygląd.

Konstrukcja

Kompaktowa obudowa oraz wirnik wentylatora ML EC.A zostały wykonane z wysokiej klasy tworzywa na bazie polimeru odpornego na uderzenia

oraz promieniowanie UV. Obudowa o stopniu ochrony IP44 składa się z podstawki montażowej ze zintegrowanymi króćcami przyłączeniowymi i zespołu silniko-wirnika, połączonych ze sobą przy pomocy uchylnych klamer.

Dzięki takiej konstrukcji wentylator może być zainstalowany w dowolnej pozycji i w miejscu o ograniczonej przestrzeni. Zespół silniko-wirnika można obrócić pod dowolnym kątem i wysunąć w celach serwisowych bez potrzeby demontażu kanałów wentylacyjnych.

Wirnik

Wyważany dynamicznie wirnik diagonalny - przepływ powietrza w początkowej fazie jest osiowy, po czym następuje odgięcie strugi o 45st i przepływ jest w części osiowy a w części promieniowy. Wirnik wykonany z tworzywa sztucznego. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście, dzięki czemu powietrze kierowane jest na najbardziej efektywną część łopatki.

Zastosowanie

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej

Napęd i sterowanie

Wentylator został wyposażony w bez szczotkowy synchroniczny silnik komutowany elektronicznie EC ze zintegrowanym zabezpieczeniem termicznym oraz wirnik o specjalnie profilowanych łopatkach. Silnik przystosowany jest do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności.

Wymiary

Charakterystyka pracy
