Sterownik 4 kanałowy Zigbee 3.0 + RF 433MHz z wyjściami beznapięciowymi zgodny z oprogramowaniem Tuya, Smart Life oraz Ewelink i posiadający wszystkie jego możliwości.

Główne przeznaczenia modułu to dodanie inteligencji do urządzeń, które już posiadasz. Niewielkie wymiary oraz zakres napięcia zasilania od 5 do 32V AC\DC, ułatwiają montaż w docelowych urządzeniach takich jak drzwi garażowe, sterowniki bram, sterowniki silników, piece grzewcze,rolety.

Sterownik może pracować w jednym z trzech trybów:

•
  Normalnym - czyli każdy przekaźnik może być nie zależnie włączony i wyłączony


•
  Impuls - sterowanie impulsowe, przekaźnik po włączeniu automatycznie wyłączy się po czasie 1s., tzw. sterowanie impulsowe używane przy sterowaniu bramami


•
  Powiązanie (interlock) - funkcja powoduje, że jednocześnie tylko jeden z czterech przekaźników może być włączony, włączenie jednego przekaźnika automatycznie powoduje wyłączenie innego, funkcja wykorzystywana przy sterowaniu roletami oraz silnikami. Włączenie tej funkcji automatycznie wyłącza funkcję sterowania impulsowego.

Wybór trybu dokonywany jest za pomocą przycisku "Mode Switch" znajdującego się na płycie urządzenia.

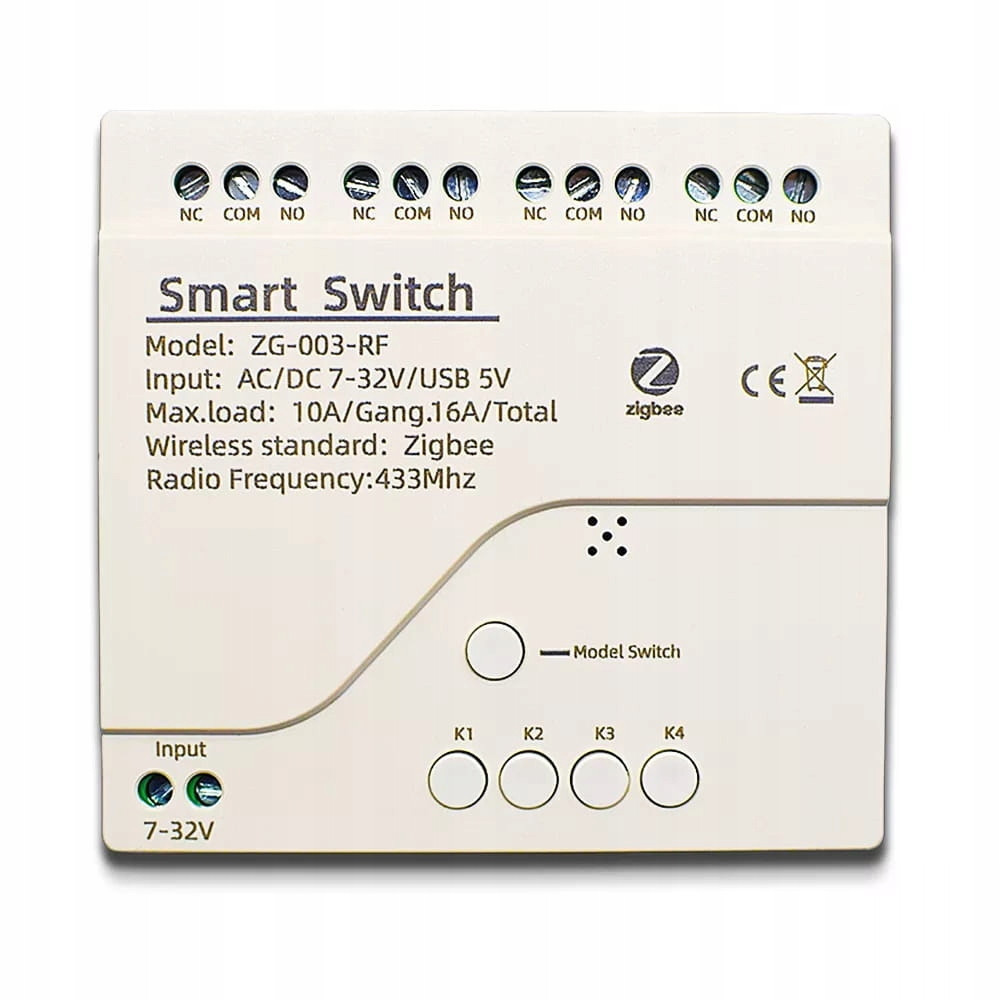

Parametry techniczne modułu:

• Napięcie zasilania: 5V DC, 7-32V AC\DC


• Zabezpieczenie przed odwrotnym podłączeniem zasilania


• Komunikacja Zigbee 3.0



• Moduł sterujący: ZT3L


• Sterowanie stałokodowym pilotem RF 433MHz


• Wyjścia beznapięciowe



• 4 przekaźniki z wyprowadzonymi wyjściami: NC,NO,COM


• Wymiary modułu: 81x76x28mm


• Do działania modułu wymagana jest bramka Zigbee 3.0 Tuya lub Sonoff

Kupując otrzymujesz:

• 4 kanałowy sterownik Zigbee 3.0 + RF433MHz z wyjściami bez napięciowymi działający z aplikacją Tuya, Smart Life, eWeLink

Do działania wymagany jest zasilacz 5VDC z wyjściem micro USB np. ładowarka do telefonu lub inny z napięciem 7-32V

W zestawie nie znajduje się pilot radiowy.

Do działania sterownik wymaga połączenia z bramką Zigbee 3.0

Dodawanie do aplikacji Tuya, Smart Life

To z jaką aplikacja będzie działał przełącznik zależy od zastosowanej bramki ZigBee 3.0.

 Dla aplikacji eWeLink:

• Sonoff ZBBridge

 Dla aplikacji Tuya:

• Bramka wifi


• Bramka LAN

Po podłączeniu do zasilania sterownik potwierdza gotowość do parowania poprzez miganie czerwonej diody, w tym momencie uruchamiamy aplikacje Tuya lub ewelink i przeprowadzamy proces dodawania urządzenia w module bramki zigbee.

Jeśli sterownik był już wcześniej sparowany i chcemy go wprowadzić w trym parowania należy przytrzymać przycisk "K1" przez około 10s do momentu aż czerwona dioda zacznie mrugać.

Dodawanie pilotów radiowych:

Przytrzymujemy wybrany przycisk parowania  K1,K2,K3 lub K4 do momentu aż niebieska dioda mignie raz, puszczamy przycisk i w tym momencie naciskamy przycisk na pilocie.

Kasowanie pilotów radiowych:

Przytrzymujemy wybrany przycisk parowania  K1,K2,K3 lub K4 na około 10s, kasowanie pilotów potwierdzone zostanie szybkim miganiem niebieskiej diody.
