Euroster / Astibi / Afriso distributor 9 circuits

Przedmiotem aukcji jest:

ZESTAW DO OGRZEWANIA PODŁOGOWEGO 9 OBWODÓW Z ZAMONTOWANYMI SIŁOWNIKAMI TERMOELEKTRYCZNYMI I STEROWANIEM EUROSTER

• Rozdzielacz do podłogówki UGP 009 H-210 ASTIBI (w komplecie: złączki D16 PEX 3/4x16, zestaw odpowietrzająco-spustowy)


• Zestaw mieszający do ogrzewania podłogowego z zaworem ATM566, pompa energooszczędna elektroniczna ASTIBI 25-60/130


• Siłownik termoelektryczny EUROSTER T1NC x 9 szt.


• Przewodowa listwa sterująca ogrzewaniem podłogowym EUROSTER T6


• Przewodowy programowany sterownik temperatury EUROSTER 6060

W rozdzielaczu zamontowany jest zawór ATM 566 o zwiększonym przepływie Kvs 2,3 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór o przepływie 1,6 m3/h.

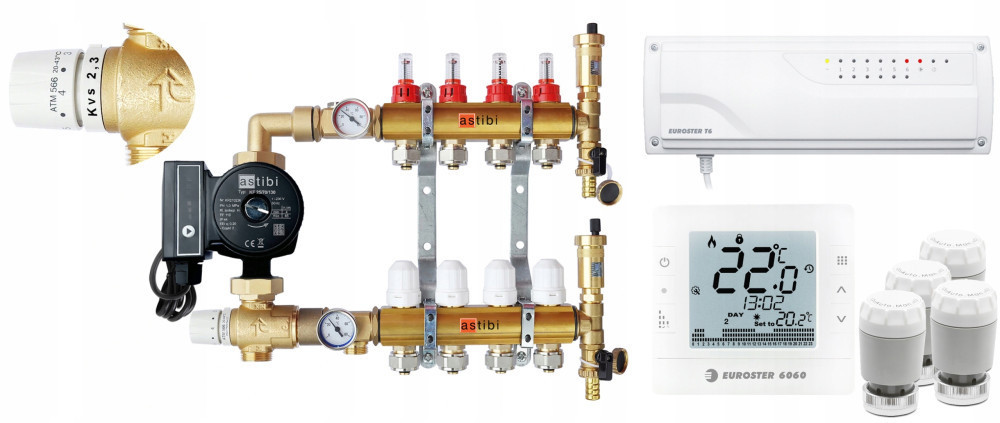

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach.

Aukcja dotyczy rozdzielacza o ilości obwodów wymienionych w tytule aukcji.

W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

• zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 566 20÷43°C, Kvs 2,3 m3/h



• termometr tarczowy - 2 szt.


• wysokiej klasy pompa energooszczędna ASTIBI 25-60/130 z kablem zasilającym


• uszczelki

2) Belka górna ( MOSIĄDZ )

• przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )


• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO


3) Belka dolna ( MOSIĄDZ )

• wkładki termostatyczne z zamontowanymi siłownikami termoelektrycznymi z kablami przyłączeniowymi M30x1,5 230V


• nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )


• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO


4) Komplet uchwytów montażowych polerowanych o rozstawie 210 mm

PRZEWODOWE STEROWANIE EUROSTER :

• Siłowniki termoelektryczne EUROSTER


• Przewodowa listwa sterująca ogrzewaniem podłogowym do 6 strefy EUROSTER T6


• Przewodowy programowany sterownik temperatury EUROSTER 6060

OPIS ZESTAWU

1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa do centralnego ogrzewania energooszczędna elektroniczna ASTIBI 25-60/130 z kablem zasilającym

Dane techniczne:

• Wydajność: do 3,3 m3/h


• Wysokość podnoszenia: do 6 m


• Ciśnienie robocze: 1 MPa


• Gwint na korpusie pompy: 1 1/2"


• Średnica przyłączy: 1"


• Temperatura czynnika: +5 do 110°C


• Pobór mocy: 6-45 W


• EEI ≤ 0,23


• Stopień ochrony: IP 44

Zalety:

• niskie zużycie energii


• komfort cieplny


• intuicyjna obsługa


• uniwersalność


• wysoka sprawność


• niezawodność

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

Dane techniczne Siłownika EUROSTER:

• Napięcie zasilania: 230 V 50 Hz


• Przyłącze (gwint): M30x1,5


• Typ siłownika: NC, normalnie zamknięty


• Pobór energii podczas pracy: 1,2 W


• Maksymalny prąd rozruchowy: 300 mA


• Skok trzpienia: 4,5 mm


• Czas zamknięcia i otwarcia: około 170 sekund


• Stopień/klasa ochrony: IP 54, II klasa ochronności


• Siła zamknięcia: 100 N


• Temperatura czynnika: maksymalnie 100°C0


• Temperatura otoczenia: maksymalnie 60°C


• Temperatura przechowywania: od -25°C do +60°C


• Przewód zasilający: PVC, 2 x 0,75 mm², długość 0,8 m


• Wilgotność: maksymalnie 80%, bez kondensacji pary

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 566 (zakres nastaw. 20÷43°C Kvs. 2,3 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.

Zasilanie gwint 1", powrót gwint 3/4".

Uniwersalny, przewodowy moduł sterujący rozdzielaczami instalacji wodnego ogrzewania podłogowego. Steruje niezależnie maksymalnie 24 siłownikami zamontowanymi na rozdzielaczu i daje możliwość szeregowego łączenia modułów w celu obsługi rozbudowanego systemu grzewczego EUROSTER T6

PRZEWODOWE STEROWANIE OGRZEWANIEM PODŁOGOWYM

Euroster T6 to uniwersalny, przewodowy moduł sterujący rozdzielaczami instalacji wodnego ogrzewania podłogowego. Steruje niezależnie maksymalnie 24 siłownikami zamontowanymi na rozdzielaczu podłogowym oraz posiada możliwość wyłączenia kotła oraz pompy obiegowej, jeśli wszystkie obwody grzewcze są wyłączone. Moduł współpracuje z przewodowymi regulatorami pokojowymi Euroster oraz siłownikami elektrotermicznymi normalnie zamkniętymi (NC) na napięcie 230 V. Euroster T6 daje możliwość szeregowego łączenia modułów w celu obsługi rozbudowanego systemu grzewczego.

PODSTAWOWE FUNKCJE

• Urządzenie do sterowania siłownikami zamontowanymi na rozdzielaczu ogrzewania podłogowego wodnego


• Możliwość wyłączenia kotła i pompy obiegowej, jeśli wszystkie obwody grzewcze są wyłączone


• Współpracuje z przewodowymi regulatorami pokojowymi EUROSTER oraz siłownikami elektrotermicznymi normalnie zamkniętymi (NC zasilanie 230 V)


• Sterowanie sześcioma obiegami grzewczymi


• Sterowanie pracą pompy obiegowej


• Sterowanie pracą kotła (przekaźnik przełączny, beznapięciowy)


• Możliwość montażu na szynie DIN, również w szafce elektrycznej


• Możliwość szeregowego łączenia modułów w celu zwiększenia pojemności systemu

Moduł posiada wyjścia do sterowania pompy i kotła oraz 6 kanałów regulator – siłownik (podwójne złącza do siłowników). Jeśli jest potrzebna większa ilość kanałów, można spiąć dowolną liczbę modułów.

DANE TECHNICZNE

•
  Urządzenie sterowane: siłowniki zaworów, pompa i kocioł c.o.


•
  Napięcie zasilania: 230 V 50 Hz


•
  Maksymalne obciążenie (suma): 3 A 230 V 50 Hz


•
  Maksymalny pobór mocy: 1,7 W


•
  Sygnalizacja wizualna: diody LED


•
  Temperatura pracy: od +5°C do +40°C


•
  Temperatura przechowywania: od 0°C do +65°C


•
  Stopień ochrony: IP 40, II klasa ochronności


•
  Kolor: biały


•
  Sposób montażu: naścienny, kołki rozporowe lub szyna DIN


•
  Masa modułu z przewodem zasilającym: 356 g


•
  Normy, aprobaty, certyfikaty: zgodność z dyrektywami EMC i LVD, ROHS


•
  Wymiary: szer./wys./gł. (mm): 270/97/50

ZAWARTOŚĆ ZESTAWU

• moduł T6 z przewodem zasilającym,


• kołki rozporowe,


• instrukcja

Przewodowy, programowany sterownik temperatury z dużym ekranem współpracujący z gazowymi kotłami c.o. oraz innymi urządzeniami grzewczymi EUROSTER 6060

Posiada wysokiej klasy wyświetlacz LCD z regulowanym kontrastem.

PODSTAWOWE FUNKCJE REGULATORA

• Trzy poziomy temperatury: komfortowa, ekonomiczna, obniżona (poza domem)


• Duży, czytelny, podświetlany wyświetlacz LCD


• Programowanie zakresów z dokładnością do 0,5 godziny


• Szereg użytecznych funkcji: chwilowa nastawa temperatury, funkcja blokady klawiatury, temperatura stała, tryb wakacyjny, sygnalizacja rozładowanych baterii


• Odczyt temperatury z dokładnością do 0,1°C


• Możliwość wyłączenia regulatora po sezonie grzewczym z załączoną temperaturą przeciwzamrożeniową


• Korekta wskazań temperatury


• Regulacja kontrastu wyświetlacza


• Zegar 24-godzinny


• Wejście do podłączenia kontaktu okiennego (funkcja wietrzenia) z możliwością wyboru stanu aktywnego (NC/NO)

DANE TECHNICZNE

•
  Urządzenie sterowane: systemy grzewcze


•
  Napięcie zasilania: 3 V - 2 baterie alkaliczne AA


•
  Maksymalne obciążenie: 10 (3,5) A 250 V 50Hz


•
  Wyjście regulatora: przekaźnikowe, beznapięciowe, SPDT


•
  Zakres pomiaru temperatury: od 0°C do +50°C


•
  Zakres regulacji temperatury: od 0°C do +35°C


•
  Dokładność regulacji temperatury: 0,2°C


•
  Dokładność wskazań temperatury: 0,1°C


•
  Zakres histerezy: 0,2/0,4/0,5/0,6/0,8/1,0°C, nastawa domyślna 0,5°C


•
  Sygnalizacja wizualna: podświetlany wyświetlacz LCD


•
  Temperatura pracy: od +5°C do +45°C


•
  Temperatura przechowywania: od 10°C do + 60°C


•
  Stopień ochrony: IP 20


•
  Kolor: biały


•
  Sposób montażu: naścienny, kołki rozporowe


•
  Masa regulatora bez baterii: 195 g


•
  Normy, aprobaty, certyfikaty: zgodność z dyrektywami EMC, LVD, RoHS


•
  Klasa regulatora temperatury: I


•
  Udział w efektywności energetycznej: 1%


•
  Wymiary: szer./wys./gł. (mm): 120/112/27

ZAWARTOŚĆ ZESTAWU

• regulator temperatury Euroster 6060,


• kołki rozporowe,


• baterie,


• instrukcja obsługi z gwarancją

W NASZYCH ROZDZIELACZACH WYKORZYSTUJEMY TYLKO MARKOWE AKCESORIA WYPRODUKOWANE W UE

Zestawy zapakowane są w oryginalne opakowania, dokładnie zabezpieczone przed uszkodzeniem.
