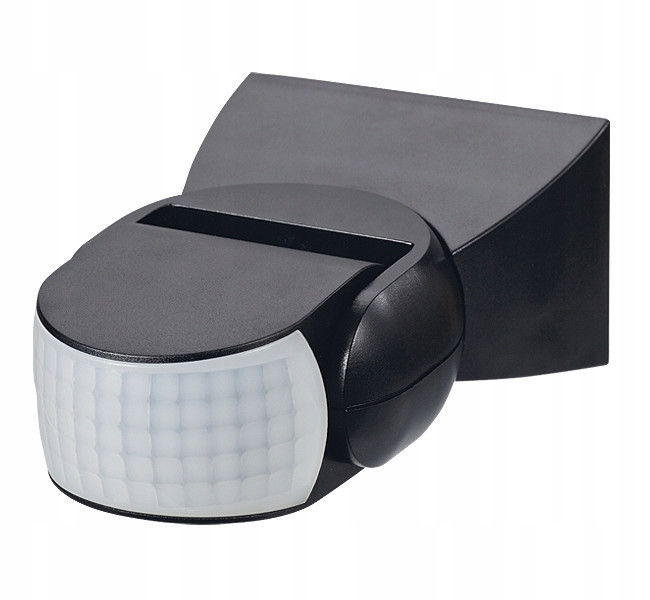

CZUJNIK RUCHU "EL HOME" MD-11B7

- wodoodporny (IP65), zasięg 12m/ 180°

- współpracuje z różnymi rodzajami oświetlenia LED

- płynna regulacją czasu świecenia i natężenia światła

Czujnik ruchu i obecności PIR - zewnętrzny, do automatycznego sterowania załączaniem oświetlenia (lub innych urządzeń elektrycznych), możliwość montażu na ścianie, pasywny czujnik podczerwieni, sensor foto-optyczny, potencjometry do sterowania automatyką czujnika: czasem podtrzymania oświetlenia (min. 10 s ± 3 s, max. 7 min ± 2 min) i progiem oświetlenia zewnętrznego (3 - 2000 lx), kąt detekcji 180°, zasięg do 12m, mechaniczna regulacja w pionie i poziomie.

USTAWIENIE CZASU ZWŁOKI (TIME)

Potencjometrem czasu zwłoki ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik. Aby zwiększyć czas zwłoki należy potencjometr przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 5-9 minut. Aby zmniejszyć czas zwłoki należy potencjometr przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosi 7-13 sekund.

USTAWIENIE PROGU NATĘŻENIA ŚWIATŁA (LUX)

Potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego) oświetlenia przy jakim czujnik ruchu ma zadziałać. Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego, czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika. Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia.

INSTALACJA CZUJNIKA RUCHU

1. Odłączyć zasilanie za pomocą bezpiecznika lub włącznika głównego.

2. Odkręcić 1 śrubę mocującą, u dołu podstawy mocujące i oddzielić pokrywę od podstawy mocującej za pomocą płaskiego wkrętaka.

3. Poprzez 2 otwory w pokrywie podstawy mocującej odznaczyć w wybranym miejscu na ścianie (lub suficie) miejsca na 2 kołki i wkręty montażowe (wyposażenie zestawu).

4. W wybranych miejscach na ścianie wywiercić 2 otwory, za pomocą kołków i wkrętów montażowych zamocować pokrywę podstawy na ścianie lub suficie.

5. Odizolować końcówki przewodów na długości około 6-8mm.

6. Podłączyć czujnik do zasilania i odbiornika zgodnie ze schematem z instrukcji obsługi. Podłączyć przewód fazy zasilania (L) do zacisku oznaczonego jako L na kostce zaciskowej.

Podłączyć przewód zerowy zasilania (N) oraz przewód zerowy odbiornika do zacisku oznaczonego jako N na kostce zaciskowej.

Podłączyć przewód fazowy odbiornika do zacisku oznaczonego jako L’ na kostce zaciskowej.

7. Zamocować czujnik na przykręconej uprzednio do ściany pokrywie podstawy, przykręcić śrubę mocującą, u dołu podstawy mocującej.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 230V AC / 50 Hz



• Współczynnik ochrony: IP65



• Materiał obudowy: Tworzywo sztuczne



• Rodzaj czujnika: PIR



• Zalecane miejsce instalacji: na zewnątrz / wewnątrz



• Zalecana wysokość instalacji: 1.8 - 2.5 m



• Kąt wykrywania ruchu: 180°



• Zasięg wykrywania ruchu: maks. 12 m



• Zakres regulacji zwłoki czasowej: min. 10 s ± 3 s maks. 7 min ± 2 min



• Zakres regulacji progu światła zewn.: <3 - 2000 lx



• Maks. obciążenie rezystancyjne: 1200 W



• Maks. obciążenie indukcyjne: 300 W



• Regulacja parametrów czujnika: Tak



• Regulacja czasu podtrzymania oświetlenia: Tak



• Regulacja oświetlenie zawnętrznego: Tak



• Temperaturowy zakres pracy czujnika: -18ºC ~ +40ºC



• Wymiary czujnika (W x SZ x G): 52 x 80 x 124 mm



• Waga netto czujnika: 160 g


Dane logistyczne:

• Wymiary opakowania (W x SZ x G): 102 x 83 x 71 mm



• Waga brutto: 220 g



• Typ opakowania: Karton
