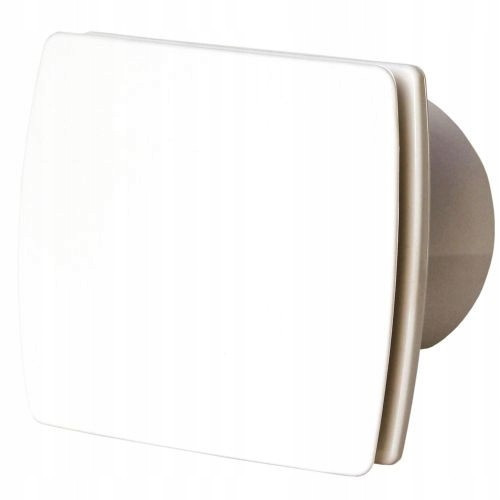

ELPlast EOL F12HT bathroom fan 120 mm

PANEL STAL NIERDZEWNA SZLIFOWANA

Wentylator 120 HT Higrostat  +Timer

Wentylator z czujnikiem wilgoci i opóźnieniem czasowym

Wentylator polskiego producenta firmy Elplast to idealne urządzenie do twojej łazienki, kuchni, biura  i innych pomieszczeń dla których chcemy zapewnić optymalną wymianę powietrza.

EOL F12  HT INOX – wentylator  z czujnikiem wilgoci i  wyłącznikiem czasowym

HT - wentylator z czujnikiem wilgotności

Załączenie wentylatora następuje samoczynnie gdy wilgotność powietrza w okolicach wentylatora osiągnie nastawiony poziom lub po załączeniu włącznika

Wyłączenie następuje po ustawionym czasie opóźnienia, liczonym od momentu uzyskania w pomieszczeniu wymaganego poziomu wilgotności.

W dolnej części płytki  znajdują się dwa potencjometry oznaczone H -

wilgotność i T -czas opóźnienia, za pomocą których nastawia się parametry pracy wentylatora. Czujnik wilgotności jest zamontowany na płytce elektronicznej.

Wentylator powinien włączy się samoczynnie w przypadku pojawienia się w pomieszczeniu nadmiernej wilgotności. Potencjometr H jest ustawiony przez producenta w pozycji środkowej a potencjometr T - w pozycji minimalnej. Po podłączeniu wentylatora do instalacji elektrycznej wentylator powinien zacząć pracować. Mimo to, że czas opóźnienia wyłączenia wentylatora nastawiony jest na minimum to przy pierwszym włączeniu wentylatora do sieci wyłączy się on dopiero po czasie od kilkudziesięciu sekund do kilku minut. Po wyłączeniu zasilania (wyłączeniu bezpiecznika) pokrętło potencjometru T należy ustawić w położeniu zależnym od wymaganego czasu opóźnienia wyłączenia. Poziom wilgotności, przy którym następuje załączenie wentylatora można skorygować w górę lub w dół zmieniając nastawę potencjometru H.

Czas opóźnienia może być nastawiony w przedziale od 0,5 do 30 min

Wentylator sprzedajemy w komplecie z klapą zwrotną która zapobiega cofaniu się powietrza

Parametry techniczne

•
  Napięcie znamionowe: ~230 V


•
  Częstotliwość sieci: 50 Hz


•
  Moc pobierana: 20 W


•
  Wydajność powietrza: 150 m3/h


•
  Stopień ochrony (IP): IP-X4


•
  Poziom ciśnienia akustycznego: 42 dB (A)


•
  Prędkość obrotowa: 2360 rpm


•
  Wielkość nominalna: 120 mm


•
  Materiał: ABS/PP


•
  Miejsce montażu: Ściana


•
  Rodzaj montażu: Natynkowy


•
  Waga w zależności od modelu: 0,60 – 0,67 kg

•
  A: 150 mm


•
  B: 162 mm


•
  C: 88 mm


•
  D: 119 mm


•
  E: 28 mm

Dodatkowo na naszych aukcjach do wentylatora można dokupić klapę

Klapa montowana jest na wylocie wentylatora.

Jak uruchomimy wentylator, to klapa samoczynnie się otwiera.

SPOSÓB MONTAŻU I OBSŁUGI

Przed przystąpieniem do montażu należy zdjąć przednią pokrywę wentylatora odkręcając wkręt znajdujący się w dolnej części obudowy (rys.1). Wentylator należy instalować w miejsce kratki wentylacyjnej za pomocą kołków rozporowych, wykorzystując przygotowane do tego celu otwory w korpusie wentylatora.

Wentylatory wyposażone w przewód przyłączeniowy z wtyczką i włącznik, uruchamia się poprzez włożenie wtyczki do gniazdka sieci elektrycznej 230V~ i odpowiednie załączenie łącznika cięgłowego. Wentylatory w wersji B i z układami elektronicznymi (T, HT, FT) przyłącza się bezpośrednio do instalacji elektrycznej. W tym celu należy odkręcić osłonę (rys.2), pod którą znajduje się listwa przyłączeniowa z zaciskami LN lub układ elektroniczny z zaciskami NLS.

Konfiguracje

• Model,          P, W, T, F, H


• EOL F12,      +, +, –, –, –


• EOL F12B     –, –, –, –, –


• EOL F12T,    –, –, +, –, –


• EOL F12HT,  –, –, +, –, +

Symbole

P – wyłącznik pociągany, W – przewód z wtyczką, T – wyłącznik czasowy, H –higrostat regulowany,
