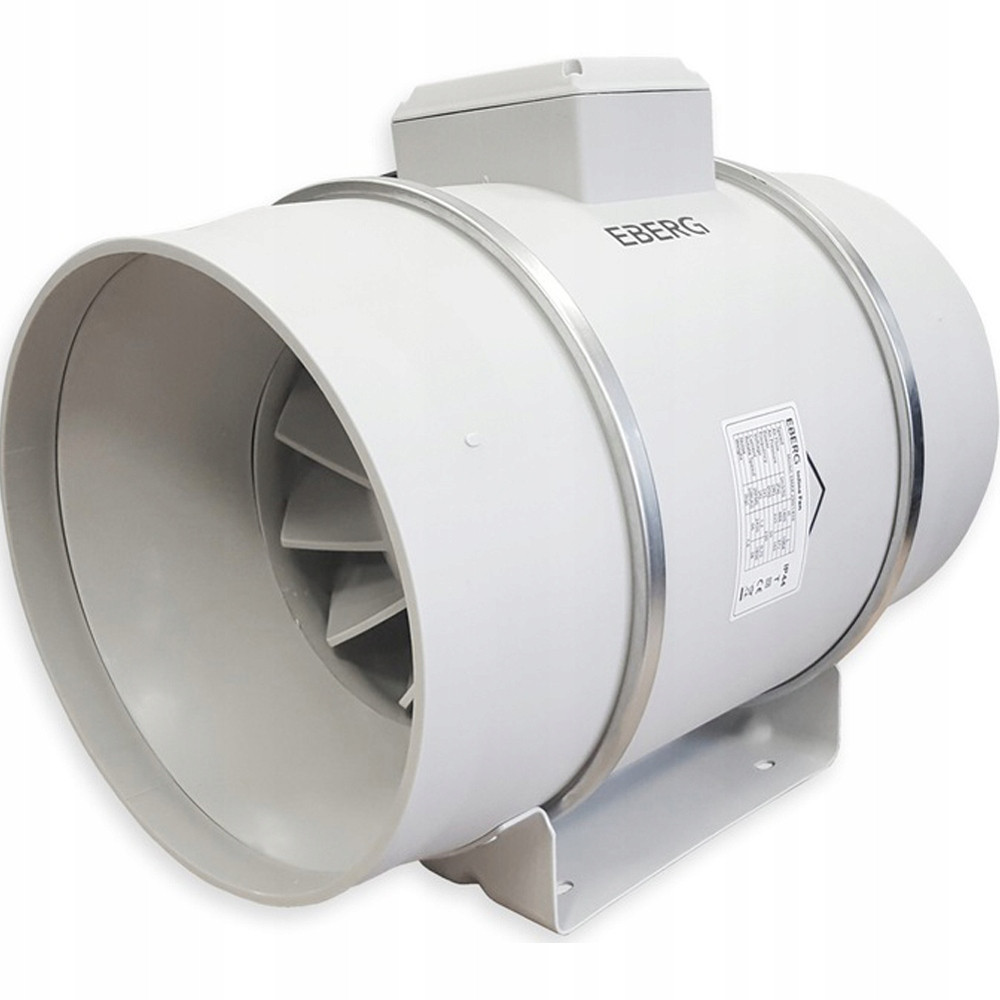

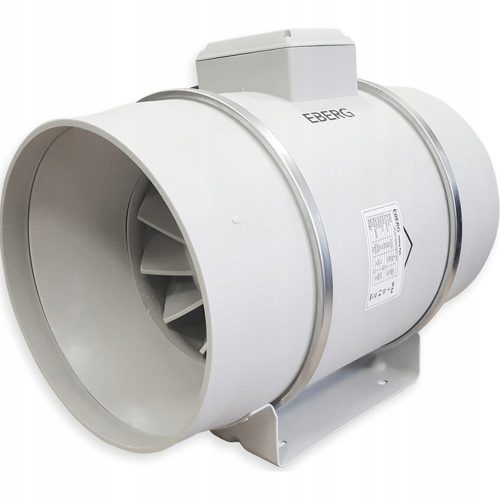

Wentylator kanałowy EMAX 315/2210

Dane techniczne

• Średnica: 315 mm



• Napięcie: 230 V



• Częstotliwość: 50 Hz



• Moc: 390/275W



• Przepływ powietrza: 2206/1750 m3/h



• Prędkość: 2350/1650 obr./min.



• Ciśnienie: 693/435 Pa



• Poziom hałasu: 69/61 dB



• Waga: 11,00 kg



• Producent: EBERG


Opis produktu

Wentylator kanałowy stosowany w instalacjach wywiewnych i nawiewnych. Możliwość montażu pionowego i poziomego.

Model ten stosować można w pomieszczeniach o niskim stopniu zapylenia, takich jak pomieszczenia użyteczności publicznej (sklepy, restauracje, bary), pomieszczenia sanitarne, lokale mieszkalne oraz obiekty przemysłowe (hale, magazyny, warsztaty, garaże).

Wentylator wykonany jest z wysokiej jakości materiałów - z polipropylenu, przyjaznych dla środowiska.

Cechy i funkcje

• Wydajność maksymalna Q max – 2210 m3/h.


• Spręż maksymalny p max – 693 Pa.


• Diagonalny wirnik typu mixflow.


• Dwubiegowy silnik.


• Klasa izolacji B, stopień ochrony silnika IP44.


• Trwałe łożyska kulkowe.


• Przystosowany do napięciowej regulacji prędkości obrotowej.


• Łatwy demontaż i konserwacja.


• Możliwy montaż w pionie i poziomie.


• Wersja nawiewna i wywiewna.

Specjalnie zaprojektowana obudowa składa się z trzech podstawowych elementów: podstawy montażowej, zespołu silniko-wirnika z wbudowaną puszką podłączeniową oraz króćców przyłączeniowych. Całość łączy się ze sobą za pomocą dwóch uchylnych klamer montażowych, które dodatkowo ułatwiają konserwację wentylatora.

Wysokiej jakości łożyska kulowe

Puszka przyłączeniowa zamontowana na obudowie wentylatora

Zastosowanie

Wentylatory idealnie nadają się do transportu słabo zapylonego powietrza.

Można je stosować w instalacjach nawiewnych i wywiewnych w budynkach użyteczności publicznej, budynkach mieszkalnych, domach jednorodzinnych, biurach, sklepach itp.

Montaż wentylatorów możliwy jest zarówno w pozycji pionowej jak i poziomej.

Napęd i sterowanie

Wentylator wyposażony jest w dwubiegowy silnik zasilany prądem jednofazowym 230V, 50 Hz, przystosowany do regulacji napięciowej.

• Stopień ochrony – IP44

• Klasa izolacyjności – B


W standardzie zastosowano termiczne zabezpieczenie uzwojeń silnika oraz wysokiej klasy łożyska kulkowe.

Wentylator z silnikiem 2 biegowym

Ustawienie prędkości obrotów odbywa się poprzez podanie napięcie na jeden z biegów

LA( bieg wysoki ) lub LB ( bieg niski )

Możliwość zastosowania osobnego przełącznika biegów , lub

regulatora obrotów - zakres regulacji 70 - 100 %

Wymiary

• a - 386 mm


• b - 216 mm


• c - 187 mm


• d - 178 mm


• e - 357 mm


• f - 446 mm


• g - 325 mm


• h - 312 mm

Charakterystyka pracy
