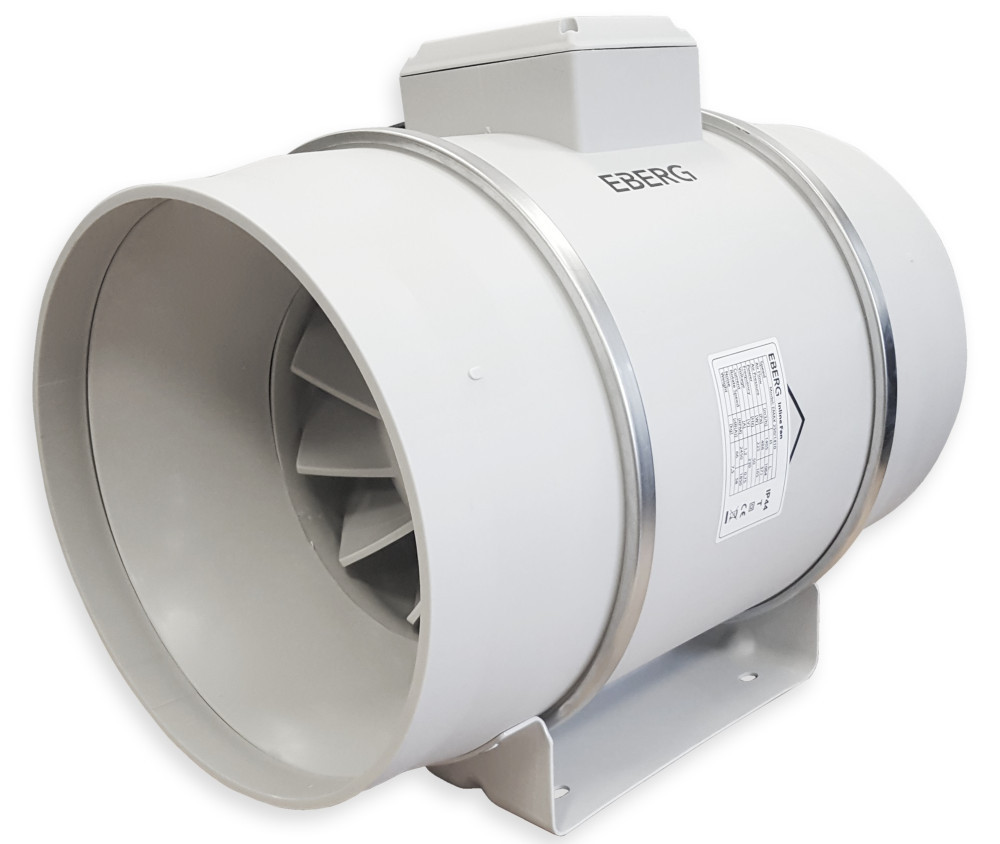

Wentylator kanałowy EMAX 250/1410

Dane techniczne

• Średnica: 250 mm



• Napięcie: 230 V



• Częstotliwość: 50 Hz



• Moc: 225/165 W



• Przepływ powietrza: 1405/1064 m3/h



• Prędkość: 2450/1850 obr./min.



• Ciśnienie: 488/371 Pa



• Poziom hałasu: 66/58 dB



• Waga: 7,50 kg



• Producent: EBERG


Opis produktu

Wentylator kanałowy przeznaczony do wentylacji pomieszczeń o niskim stopniu zapylenia, przystosowany do montażu w pozycji pionowej lub poziomej.

Unikalna konstrukcja pozwala na osiągnięcie wysokich ciśnień i wydajności przy minimalnym poziomie hałasu.

Cechy i funkcje

• Wydajność maksymalna Q max – 1405 m3/h.


• Spręż maksymalny p max – 488 Pa.


• Diagonalny wirnik typu mixflow.


• Dwubiegowy silnik.


• Klasa izolacji B, stopień ochrony silnika IP44.


• Trwałe łożyska kulkowe.


• Przystosowany do napięciowej regulacji prędkości obrotowej.


• Łatwy demontaż i konserwacja.


• Możliwy montaż w pionie i poziomie.

Konstrukcja

Kanałowy, diagonalny wentylator o unikalnej aerodynamicznej obudowie. Przemyślana konstrukcja umożliwia osiągnięcie wysokich parametrów pracy przy jednocześnie niskim poziomie hałasu oraz niewielkim poborze mocy elektrycznej.

Wentylator wykonany jest z wysokiej jakości materiałów- z polipropylenu,  przyjaznych dla środowiska,

Specjalnie zaprojektowana obudowa składa się z trzech podstawowych elementów: podstawy montażowej, zespołu silniko-wirnika z wbudowaną puszką podłączeniową oraz króćców przyłączeniowych. Całość łączy się ze sobą za pomocą dwóch uchylnych klamer montażowych, które dodatkowo ułatwiają konserwację wentylatora.

Wysokiej jakości łożyska kulowe

Puszka przyłączeniowa zamontowana na obudowie wentylatora

Zastosowanie

Wentylatory idealnie nadają się do transportu słabo zapylonego powietrza.

Można je stosować w instalacjach nawiewnych i wywiewnych w budynkach użyteczności publicznej, budynkach mieszkalnych, domach jednorodzinnych, biurach, sklepach itp.

Montaż wentylatorów możliwy jest zarówno w pozycji pionowej jak i poziomej.

Napęd i sterowanie

Wentylator wyposażony jest w dwubiegowy silnik zasilany prądem jednofazowym 230V, 50 Hz, przystosowany do regulacji napięciowej.

• Stopień ochrony – IP44



• Klasa izolacyjności – B


W standardzie zastosowano termiczne zabezpieczenie uzwojeń silnika oraz wysokiej klasy łożyska kulkowe.

Wentylator z silnikiem 2 biegowym

Ustawienie prędkości obrotów odbywa się poprzez podanie napięcie na jeden z biegów

LA( bieg wysoki ) lub LB ( bieg niski )

Możliwość zastosowania osobnego przełącznika biegów , lub

regulatora obrotów - zakres regulacji 70 - 100 %

Łatwy i szybki montaż

Wymiary

• a - 310 mm


• b - 174 mm


• c - 150 mm


• d - 150 mm


• e - 286 mm


• f - 383 mm


• g - 261 mm


• h - 246 mm

Charakterystyka pracy
