Dual 4P automatic power switch

Funkcja:

1. SREBRNE STYKI POPRAWIAJĄ PRZEWODNOŚĆ: Zastosowanie srebrnych styków w tym produkcie może znacznie poprawić przewodność i żywotność produktu

2. WYGODNA OBSERWACJA: Wbudowany otwarty port wyjściowy sygnału w trybie gotowości do pomiaru czasu, który można podłączyć do lampki kontrolnej sygnału, wygodny do obserwacji na zewnątrz szafy, konstrukcja instalacji typu szynowego

3. MATERIAŁY OGNIOODPORNE: Wykonane z dobrej jakości ognioodpornych tworzyw sztucznych, posiadają dobrą izolację, są odporne na wysokie temperatury, odporne na starzenie, bezpieczne i niezawodne

4. MILISEKUND PRZEŁĄCZANIE BEZ PRZERW: Gdy normalne zasilanie jest nienormalne, zasilanie rezerwowe działa natychmiast, a zasilanie jest przełączane w milisekundach bez przerwy, co zapewnia ciągłość, niezawodność i bezpieczeństwo zasilania

5. W RÓŻNYCH MIEJSCACH: Przełącz na zasilanie rezerwowe w przypadku awarii zasilania i przełącz na zasilanie główne po przywróceniu zasilania. Szeroko stosowany w różnych miejscach, w których nie jest dozwolona ciągła awaria zasilania, takich jak fabryki, centra handlowe, żłobki itp.

Specyfikacja:

Typ artykułu: automatyczny przełącznik transferu podwójnej mocy

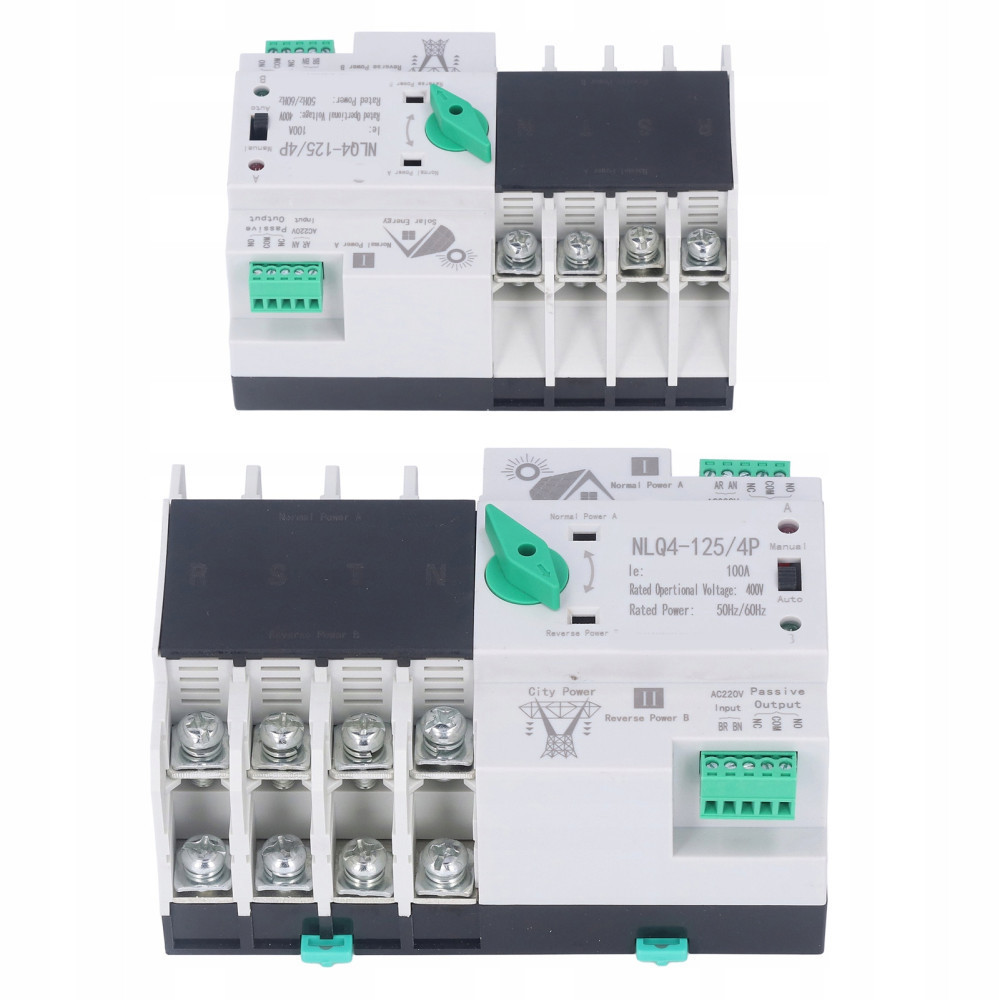

Model produktu: NLQ4-125/4P

Typ przełącznika: Wtórna dystrybucja mocy

Prąd znamionowy: 100A

Napięcie znamionowe: 400 V AC

Napięcie izolacji: 690 V AC

Częstotliwość znamionowa: 50Hz/60Hz

Klasa elektryczna: typ izolacji klasy PC

Żywotność: Elektryczne: 2000 razy; Mechaniczny: 5000 razy

Znamionowy prąd zwarciowy: 50kA

SCPD (bezpiecznik): RT16-00-63A

Znamionowe napięcie wytrzymywane impulsowo: 8kV

Obwód sterowania:

Znamionowe napięcie sterujące Us: AC220 V 50Hz

Normalne warunki pracy: 85% Us-110% Us

Obwód pomocniczy: 2 niezależne przekaźniki, każdy przekaźnik zawiera 2 zestawy styków transformatora

Pojemność kontaktu: AC220V 50Hz

Czas dotyku: <50 ms

Czas przejścia operacji: <50ms

Czas powrotu: <50 ms

Czas wyłączenia: <50ms

Lista pakietów:

1 x automatyczny przełącznik transferu podwójnego zasilania

Notatka:

1. Maksymalna temperatura otoczenia nie powinna przekraczać 40℃, minimalna nie powinna być niższa niż &＃8209;5℃, a średnia temperatura w ciągu 24 godzin nie powinna być wyższa niż 35℃.

2. Wysokość miejsca instalacji nie powinna być wyższa niż 2000m.

3. Gdy maksymalna temperatura osiągnie 40 ℃, wilgotność względna w miejscu instalacji nie powinna przekraczać 50%; gdy temperatura jest najniższą temperaturą &＃8209;5℃, wilgotność względna jest wyższa, na przykład, jeśli temperatura wynosi 25℃, wilgotność względna wynosi 90%. Należy podjąć specjalne środki, aby poradzić sobie ze sporadyczną kondensacją na powierzchni produktu z powodu zmian temperatury.

4. Podczas konwersji wewnętrzny przełącznik utraci cewkę w obwodzie sterującym. Cewka może pracować normalnie przy 85%~110% znamionowego napięcia roboczego. Zbyt niskie napięcie w cewce może spowodować nagrzanie lub przepalenie cewki.

Proszę sprawdzić integralność ATS przed instalacją, włączyć lub wyłączyć ATS za pomocą dźwigni operacyjnej, sprawdzić elastyczność transmisji i wykryć normalne i zapasowe generowanie obciążenia oraz warunki odłączenia na każdym etapie.
