DIAL INDICATOR, DISC RUN-OUT TEST STAND

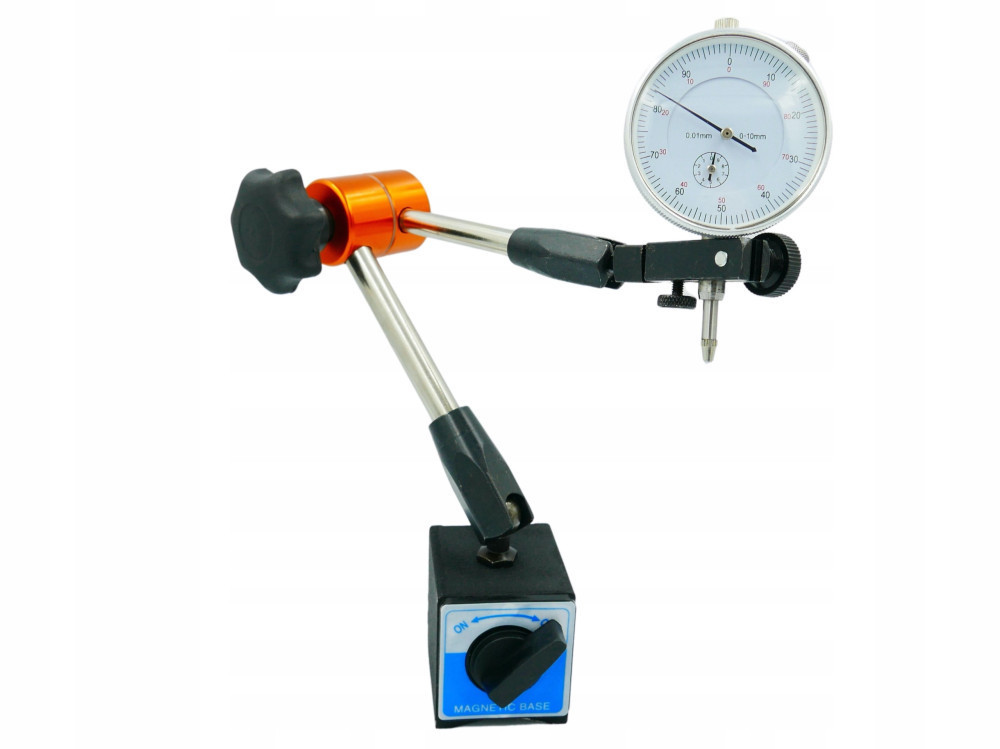

ZESTAW POMIAROWY DO SPRAWDZANIA BICIA TARCZ: CZUJNIK ZEGAROWY + STATYW BOCZNY

Zestaw pomiarowy czujnik zegarowy + statyw magnetyczny boczny to urządzenie przeznaczone jest do przemysłu samochodowego jak i inżynieryjnego. Statyw z magnetyczną podstawą umożliwia lepsze dopasowanie i większą dokładność. Punkt styku wykrywa najmniejsze odchylenie zarejestrowane na czujniku zegarowym.

Przyrząd może być wykorzystywany do pomiarów:

• tarcz hamulcowych,


• wałków,


• kół pasowych,


• piast,


• bębnów, itp.,

Czujnik zegarowy:

• zakres pomiaru: 0-10 mm


• dokładność 0,01mm


• trzpień montażowy Φ 8 mm


• średnica tarczy zegara Φ 58 mm

Statyw AUTOMAT:

• Wysokość całego statywu wraz z podstawą magnetyczną około 40 cm.


• Statyw posiada blokadę centralną wszystkich ramion.


• Regulacja kątów: przy pryzmie magnetycznej, na łączeniu ramion jak i przy samym czujniku.


• Wymiary pryzmy magnetycznej: 5,5 x 5 x 6,5 cm (Wysokość x Szerokość x Głębokość)

Czujnik zegarowy – element automatyki przemysłowej , który sprawdza geometryczny kształt danego elementu oraz prawidłowość przygotowania elementu do pracy na określonej maszynie .

Czujniki zegarowe, które umieszcza się na statywie. Znalazły one szerokie zastosowanie w pracach warsztatowych przy odbiorze końcowym oraz kontroli maszyn.

Zalety towaru:

1. Mocny i szybki w montażu magnes

2. Czytelna skala na tarczy zegara

Zestaw zawiera:

- Baza magnetyczna (statyw do czujnika)

- Czujnik zegarowy 0-10mm / 0,01mm
