Hybrydowy kontroler ładowania akumulatorów 12V/24V/48V wiatrowo-solarny 3000W do turbiny wiatrowej max  2000W i paneli PV do 1500W

Bardzo prosty w obsłudze i niezwykle wydajny system ładowania akumulatora z turbiny wiatrowej i/lub paneli słonecznych.

Uwaga! To tańsza wersja bez zdalnej komunikacji przez WiFi.

Opis działania

Prąd ładowania turbiny wiatrowej i prąd ładowania paneli słonecznych są od siebie niezależne/różne, co może powodować, że kontroler turbiny wiatrowej lub kontroler solarny muszą używać niezależnego sterownia (np. ponieważ sam kontroler turbiny wiatrowej nie może korzystać z funkcji kontroli natężenia oświetlenia).

Do ładowania turbiny wiatrowej przyjęto tu technologię wspomagającą MPPT, która sprawia, że ​​przy niskiej prędkości wiatru energia elektryczna turbiny wiatrowej może być nadal przetwarzana na prąd ładowania. Często nazywane jest to podbijaniem napięcia chociaż działa nieco inaczej.

W przypadku dużej prędkości wiatru, lub kiedy moc turbiny wiatrowej wykracza poza zakres akumulatora i odbioru prądu przez połączone odbiorniki, sterownik natychmiast uruchomi funkcję zrzutu obciążenia na dołączony rezystor hamujący w celu ochrony systemu.

Ładowanie słoneczne realizowane jest za pomocą szeregowej technologii PWM, która sprawia, że ​​zużycie energii przez sterownik jest niewielkie, a system bardziej stabilny.

Można ustawić tryb pracy załączania odbiorników, tryb kontroli zmierzchowej, funkcję kontroli czasu itp. Użytkownik może skonfigurować zgodnie z wymaganiami dla własnej kombinacji.

Interfejs kontrolera posiada ekran LCD i czteroprzyciskowy tryb pracy, użytkownik może korzystać z prostego i łatwego w użyciu, przejrzystego i łatwego do zrozumienia, wygodnego i szybkiego menu.

Zastosowany kontroler posiada doskonałą funkcją ochrony, w tym: przeciążeniowe, automatyczne hamowanie nadnapięciowe, odwrotne podłączenie akumulatora, zabezpieczenie przed zwrotnym prądem paneli itp.

Parametry techniczne

Model 3500 W

Napięcie znamionowe Napięcie w systemie automatycznej identyfikacji 12V / 24V / 48V

Moc wejściowa paneli PV do 1500W

Maksymalne napięcie paneli VOC 27.6V(12V)

Dopuszczalny prąd z paneli należy wyliczyć z wzoru moc/napięcie systemu + 1A (np. dla paneli 1500W przy 48V prąd wynosi 32A ---- 1500/48+1=32,25A)

Moc turbiny wiatrowej do 2000W

Dopuszczalny prąd z turbiny należy wyliczyć z wzoru moc/napięcie systemu + 1A (np. dla turbiny 2000W przy 48V prąd wynosi 42A ---- 2000/48+1=42,66A)

Maksymalne obciążenie wyjścia DC 30A

Domyślne parametry

Napięcie ładowania 14,4V +/- 1% (12V)

Napięcie absorpcji 13,8V +/- 1% (12V)

Napięcie wznowienia 13,2V +/- 1% (12V)

Kompensacja temperatury -24mV / C -48mV / stopień C

Napięcie rozładowania (DC) 10,8 V +/- 1% (12V)

Napięcie powrotu  (DC) 12,3V +/- 1% (12 V)

Przepięcie (DC) 16V +/- 1% (12V)

Powrót (DC) 15V +/- 1% (12V)

Dla 24V i 48V parametry napięcia proporcjonalnie większe

Prąd bez obciążenia 0.1A

Spadek napięcia (DC) 0,5 V.

Tryb sterowania Funkcja ładowania MPPT turbiny wiatrowej, funkcja odinstalowania PWM, ograniczenie przeciążenia PWM

Zwiększenie napięcia turbiny w niezależnym obwodzie podwyższającym napięci (działa opcjonalnie tylko przy niskich napięciach turbiny)

Ekran LCD

Wskazuje parametry takie jak napięcie, prąd ładowania, stan akumulatora

Zabezpieczenia:

Ochrona przepięcia z ogniwa słonecznego, ochrona przed przeładowaniem, ochrona przed rozwarciem akumulatora, ochrona przed odwróceniem polaryzacji baterii, automatyczna ochrona przed nadmierną prędkością i przepięciem z turbiny, ochrona przed przeciążeniem.

Sposób emanacji ciepła: radiator obudowy

Temperatura pracy -25 ~ + 55

Wysokość pracy do 5500m (powyżej 2000m wymaga obniżenia mocy)

Wilgotność środowiska 0 ~ 90%, bez kondensacji

Waga netto: 2,40 kg

Waga brutto: 3,7 kg

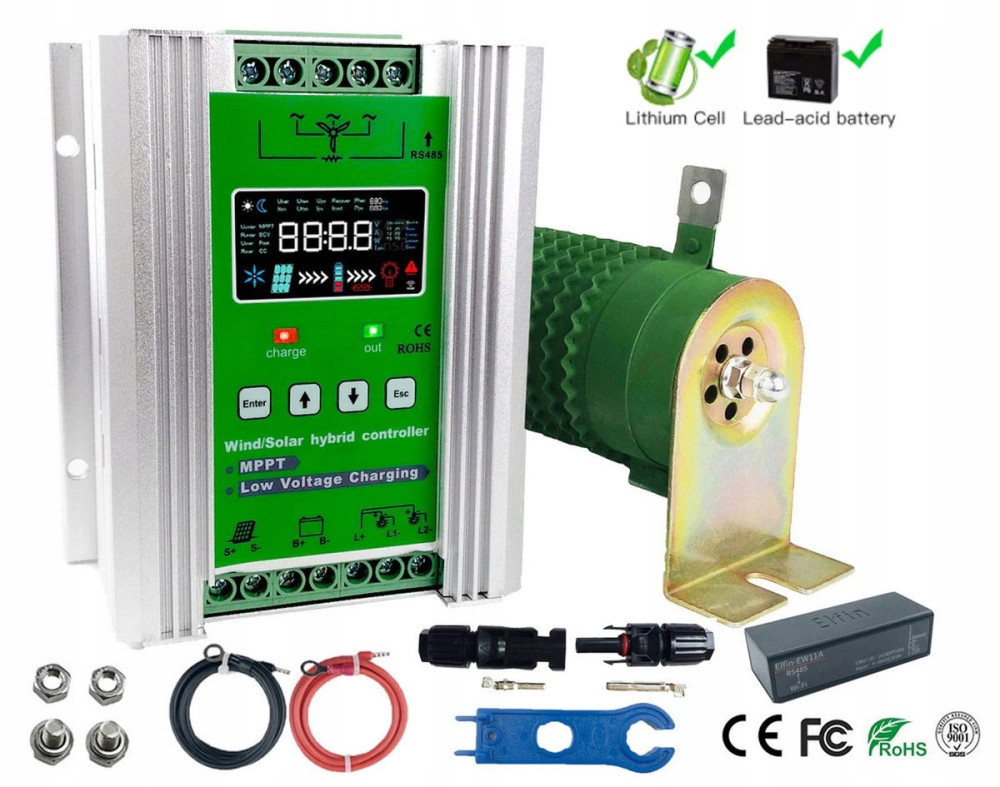

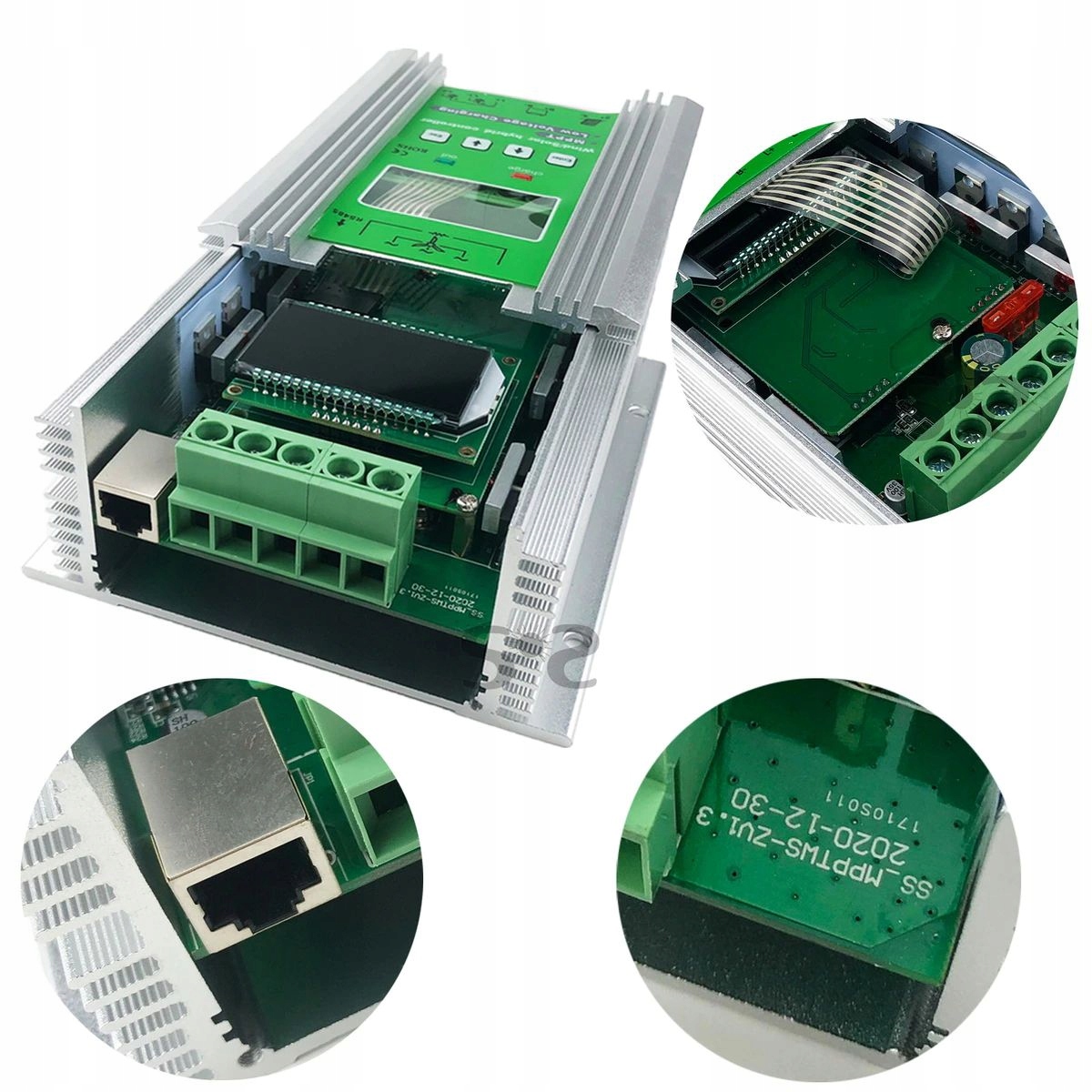

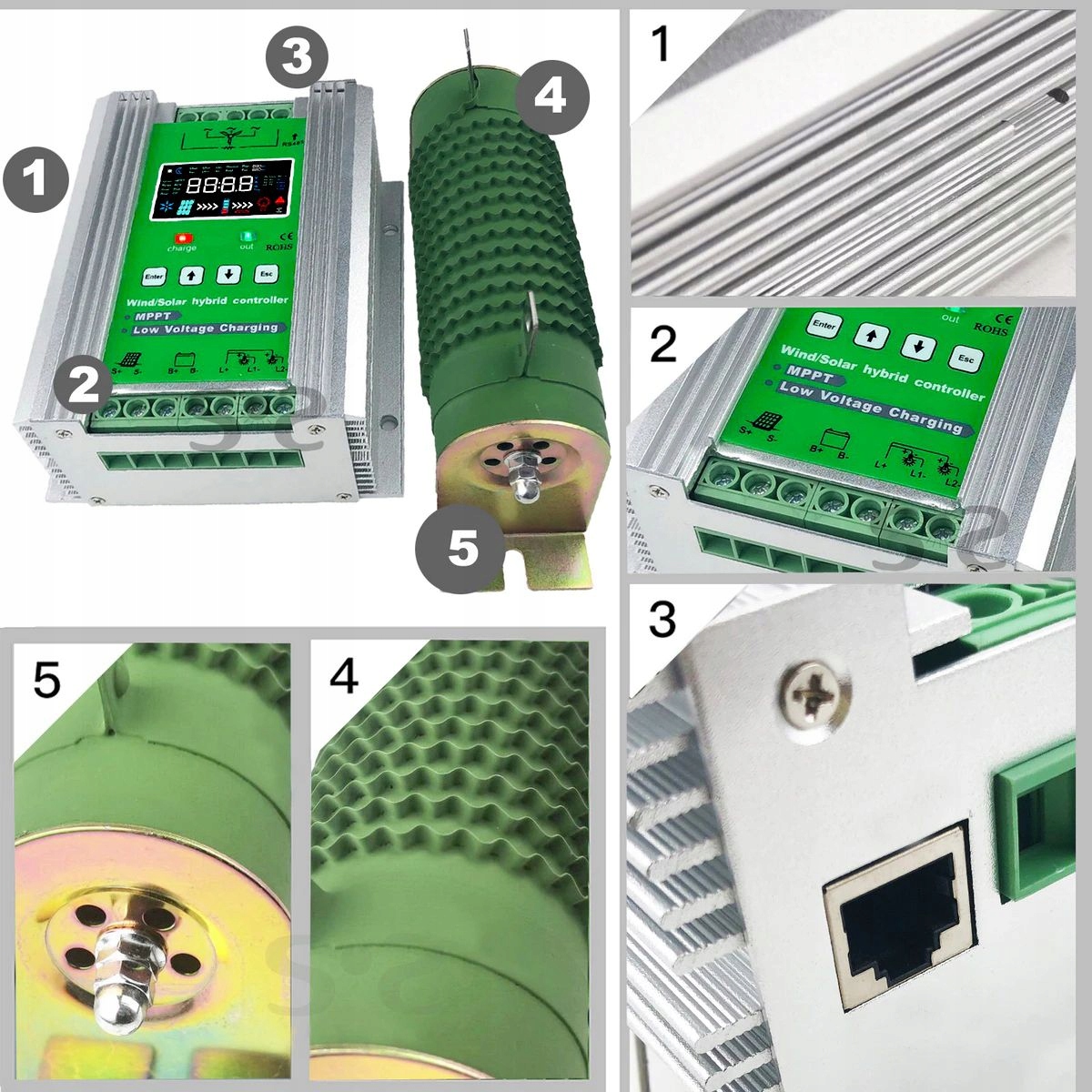

Zawartość paczki (kontroler + rezystor zrzutowy)

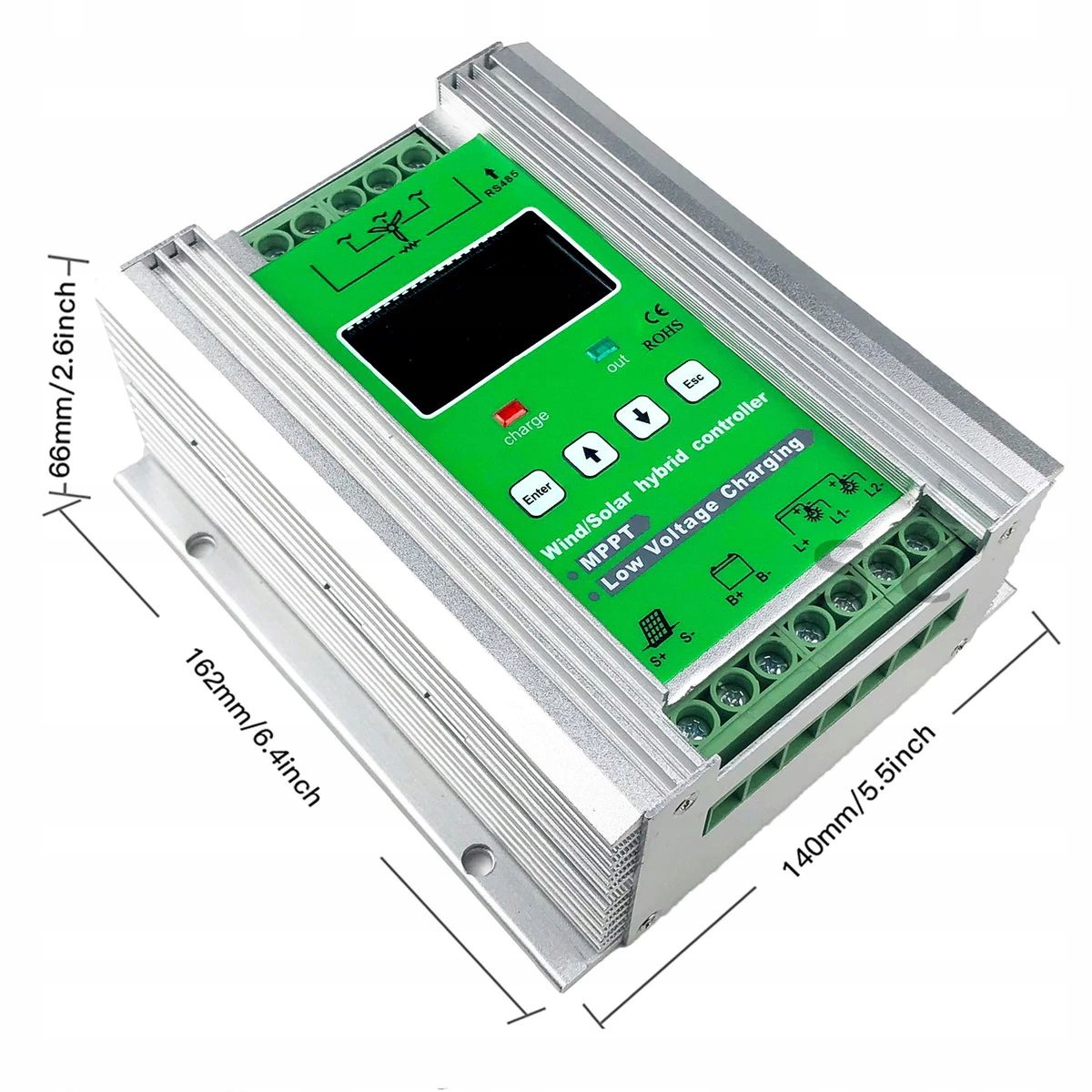

Rozmiar (L * W * H) 162 x 140 x 64 (mm)

Rozmiar opakowania: 26 x 22 x 20 cm

W wiatrowo-solarnym układzie moc paneli słonecznych w stosunku do mocy turbiny wiatrowej jest bardzo stabilnym źródłem zasilania, więc  hybrydowy kontroler wiatrowo-słoneczny jest projektowany głównie dla turbiny wiatrowej w technologii ładowania MPPT i funkcji bezstopniowego obciążenia, tym bardziej, że panele słoneczne korzystają z prostej i wydajnej technologii ładowania PWM.

Booster MPPT (podbijanie napięcia przy słabszym wietrze) stosuje się zwłaszcza kiedy energii wiatru nie wystarcza do utrzymania generatora w stanie umożliwiającym ładowanie akumulatora (zbyt małe obroty/zbyt niskie napięcie). Ogólna zasada działania jest taka: turbina wiatrowa przy pewnej prędkości wiatru osiąga znamionową prędkość, wynikowe napięcie i moc mogą nie osiągać mocy znamionowej. Poprzez analizowanie w czasie rzeczywistym turbiny parametrów wiatrowej, za pomocą obwodu podwyższającego napięcie dostosowujemy prąd do napięcia akumulatora zgodnie z wymaganiami systemu. Za pomocą algorytmu programowego MPPT wysycamy z turbiny wiatrowej jak najwięcej energii.

Bezstopniowa funkcja obciążenia skierowana jest głównie w przypadku, kiedy występuje nadwyżka energii. Produkcja energii przez turbinę wiatrową rozładuje się na rezystorze obciążenia podłączonym do dedykowanego dla kontrolera zaciskach rezystora.

Poniżej wskazania wyświetlacza LED stanu kontrolera.

Ustawenia przycissków kontrolera od lewej

1. Naciśnij ten przycisk, aby przejść do interfejsu konfiguracji lub przełączyć program konfiguracji;


2. Kliknij ten przycisk, aby zmniejszyć zadaną wartość, w interfejsie instalacyjnym kliknij ten przycisk, aby zmniejszyć wartości parametrów, krok 0,1 V.


3. kliknij ten przycisk, aby przełączyć przeglądanie stron, w interfejsie instalacyjnym kliknij ten przycisk, aby zwiększyć wartość parametru, krok 0,1 V.


4. kliknij ten przycisk, aby wyjść z interfejsu konfiguracji i zapisać parametry.

Poniżej wygląd ekranu LCD (domyślny interfejs)

Parametry do przeglądania

Użytkownik może nacisnąć klawisz strzałki w dół, aby wyświetlić prąd ładowania turbiny wiatrowej „IFan, prąd ładowania paneli słonecznych „Ipv”, nacisnąć przycisk strzałki w górę, aby powrócić do interfejsu głównego.

Powyższe trzy strony, zwane są stronami przeglądania, gdy przez minutę nie włącza się przycisków kontrolera, podświetlenie LCD automatycznie zgaśnie. Po naciśnięciu dowolnego klawisza ponownie zaświeci się podświetlenie i będzie świecić światłem ciągłym przez jedną minutę.

Ustawienia parametrów:

Naciśnij klawisz Enter, kontroler wejdzie do interfejsu zestawu parametrów, jak pokazano poniżej,

Wybierając odpowiedni parametr można ustawić wartość napięcia ładowania, naciskając klawisz strzałki, za każdym razem następuje wzrost lub spadek 1V. Kiedy konfiguracja zakończona, należy nacisnąć klawisz ESC, aby wyjść.

W celu powrotu lub aby przeglądać pierwszą stronę, można również nadal nacisnąć klawisz Enter, aby przejść do następnego projektu, metoda operacji jak opisana  wyżej.

Parametry pracy

1. kontroler powinien znajdować się w czystym, suchym i wentylowanym środowisku.


2. Unikaj bezpośredniego światła słonecznego i słońca, deszczu, wilgotnej mgły otoczenia.


3. Unikaj miejsc zapylonych, pyłu w środowisku.


4. Baterię należy umieścić w odległości 0,5 m lub więcej.


5. Surowo zabronione jest stosowanie w łatwopalnych, wybuchowych środowiskach gazowych, strzec od ognia i iskier!


6. Temperatura otoczenia -25 stopni - +50 stopni.


7. Wilgotność względna powietrza mniejsza niż 85% (25 stopni +/- 5 stopni).

Bezpieczeństwo i ochrona:

Sterownik posiada funkcję przeciwdziałania skokowi energii słonecznej, przed odwrotnym podłączeniem akumulatora, przerwaniem obwodu akumulatora, ochronę odgromową, na prędkość wiatru i ochronę przed przepięciem.

Uwaga: ochrona odgromowa odnosi się do ostatniego poziomu ochrony, sprzętu niezbędnego dla obszarów narażonych na wyładowania atmosferyczne, należy zastosować specjalny wielostopniowy system ochrony odgromowej urządzenia odgromowego itp.

ZASTOSOWANIE

Kontrolery hybrydowe mogą pracować w systemie z samym wiatrakiem, z samymi panelami lub łącznie, ale zawsze muszą być podłączone do akumulatorów. Sterując ładowaniem akumulatora zapewniają optymalne warunki ich eksploatacji. Są powszechnie używane w systemach zasilania oświetlenia autonomicznego i innych odbiorników zasilanych prądem z akumulatorów. Stanowią niezbędny element każdego hybrydowego systemu zasilania energia odnawialną.
