CONTROL UNIT FOR PHOTOVOLTAIC SYSTEMS CS-01-3

Firma MART to przedsiębiorstwo, które wyznacza standardy w dziedzinie projektowania i produkcji urządzeń elektrycznych i elektronicznych. Od 1983 roku dostarczamy naszym klientom innowacyjne rozwiązania, które cechują się niezawodnością i trwałością. Nasz zespół składa się z doświadczonych specjalistów, którzy dbają o to, aby każdy produkt był wykonany z najwyższą starannością i spełniał najsurowsze wymagania jakościowe. W MART przykładamy szczególną uwagę do ochrony środowiska, co potwierdza nasza ekologiczna polityka produkcji.

Masz instalację fotowoltaiczną i szukasz sposobu na wykorzystanie nadmiaru energii elektrycznej? STEROWNIK DO INSTALACJI FOTOWOLTAICZNYCH CS-01-3 to idealne rozwiązanie dla Ciebie! Ten inteligentny sterownik automatycznie włącza odbiornik w momencie wzrostu natężenia światła słonecznego powyżej ustawionego progu (ON) i wyłącza go, gdy natężenie światła zmaleje poniżej ustawionego progu (OFF) lub odwrotnie (styki NO, NC). Dzięki temu możesz wykorzystać nadmiar energii elektrycznej do zasilenia podgrzewacza wody lub innych odbiorników.

STEROWNIK CS-01-3 posiada dwa niezależne pokrętła do ustawiania progów włączenia i wyłączenia, co pozwala na optymalne sterowanie:

• Regulacja progu włączenia ma charakterystykę logarytmiczną w zakresie 3-100 klx


• Regulacja progu wyłączenia ma charakterystykę liniową w zakresie 20-100% wartości progu włączenia.

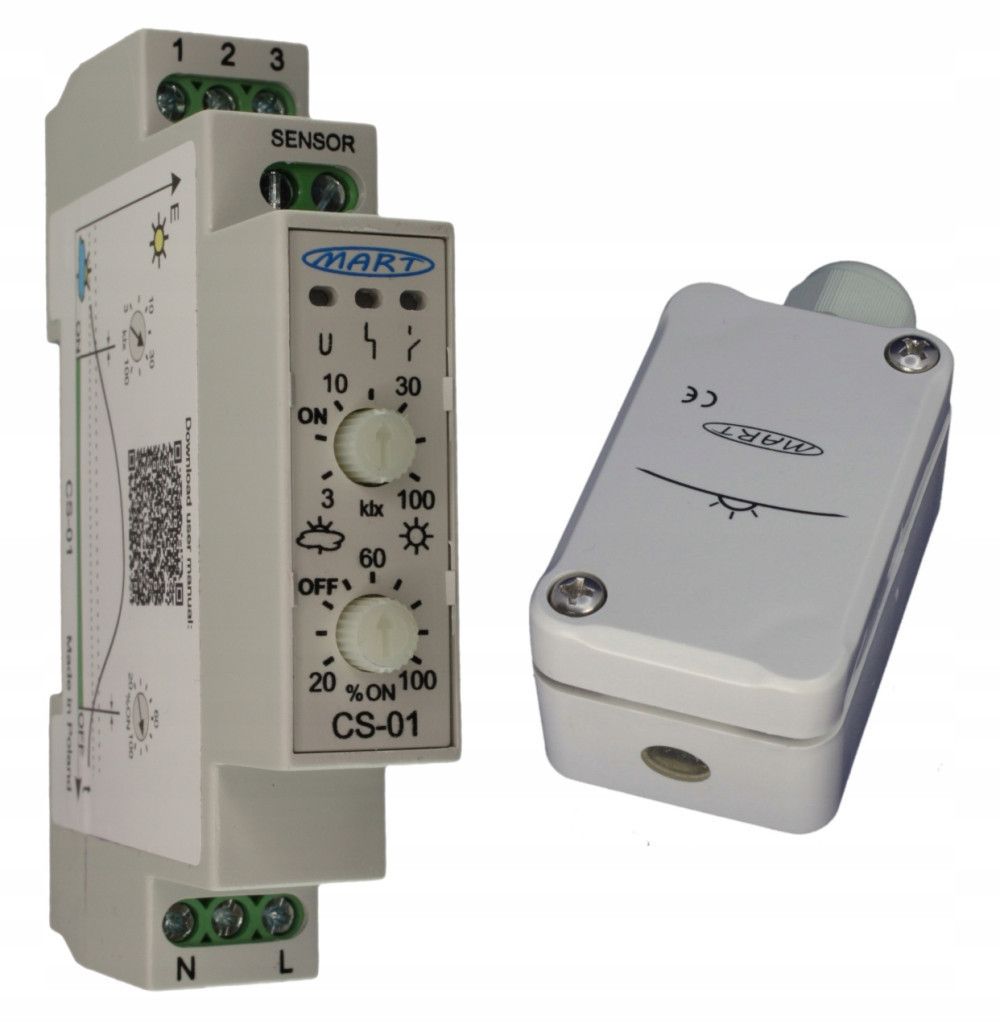

W skład STEROWNIKA wchodzi:

• STEROWNIK CS-01 –  obudowa niepalna (ABS V0),


• CZUJNIK ZEWNĘTRZNY – obudowa niepalna (ABS),

CZUJNIK ZEWNĘTRZNY w puszce (IP65) z dławikiem. Przeznaczony do montażu na ścianie lub innej pionowej powierzchni za pomocą dwóch wkrętów (w zestawie). Długość przewodów łączących STEROWNIK CS-01 z czujnikiem może wynosić do 1000m (dla przewodów o przekroju 2 x 0,5mm ).

ZALETY STEROWNIKA DO INSTALACJI FOTOWOLTAICZNYCH CS-01-3:

• duża moc łączeniowa 16A (4000W) 250V AC, 16A (384W) 24V DC,


• duży prąd rozruchowy (odporność na prąd udarowy 100A),


• styki przekaźnika wykonawczego (jeden styk zwierny – NO, jeden styk rozwierny – NC) galwanicznie odseparowane, aby umożliwić połączenia w różnych konfiguracjach,


• regulacja:

  ON (logarytmiczna) – załączenie 3…100 klx




  OFF (liniowa) – wyłączenie 20…100 % ustawionego progu załączenia





• sygnalizacja świetlna (LED), na płycie czołowej STEROWNIKA CS-01, informująca o stanie pracy:

  zielony LED, aby sygnalizować obecności napięcia zasilania 230V na zaciskach L N,




  czerwony LED mrugający, aby sygnalizować (bez opóźnienia) przekroczenia ustawionego (ustawianego) progu oświetlenia,




  niebieski LED, aby sygnalizować przełączenia – załączenia (styk 1-2), rozłączenia (styk 2-3),





• montaż na szynie 35mm – jeden moduł 18mm.
