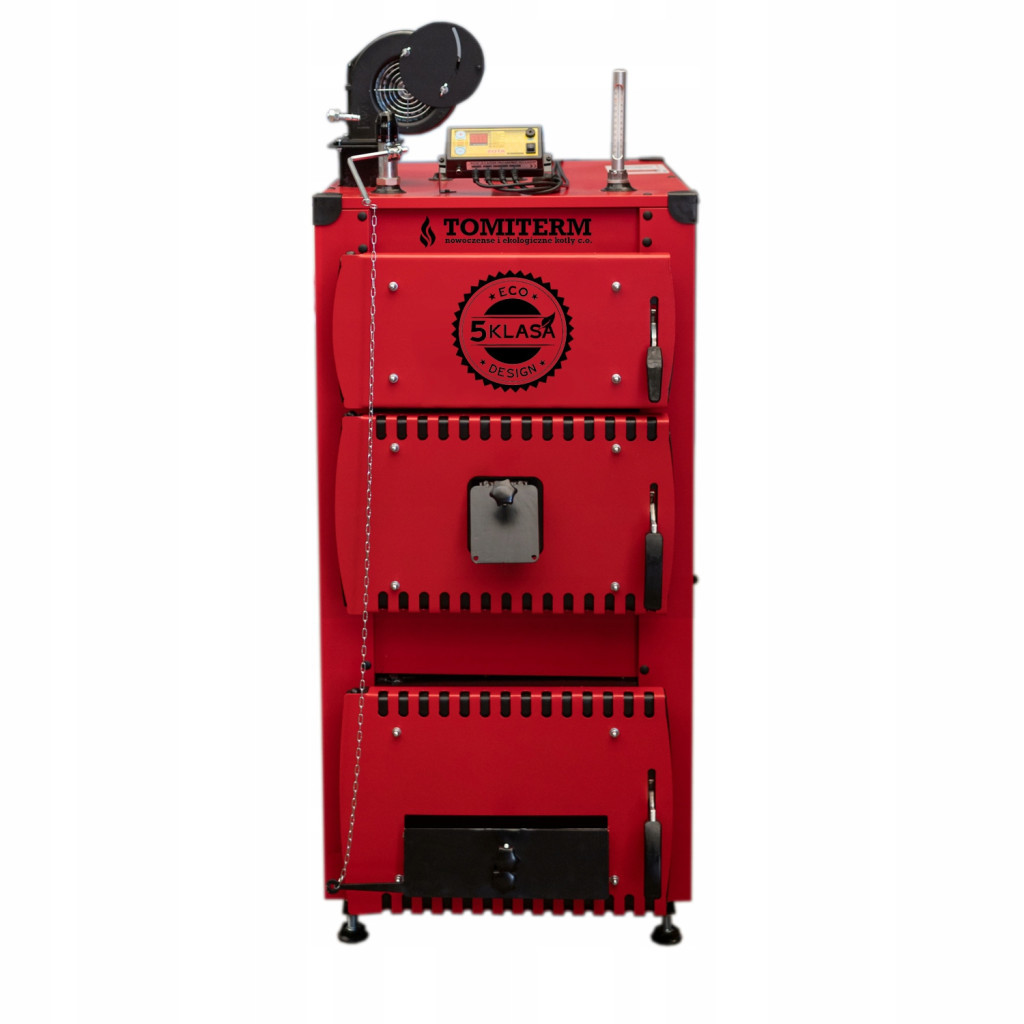

Kocioł dolnego spalania na węgiel kamienny – orzech Unieko Plus

Moc kotła: 12kW

Powierzchnia: 70 - 110 m2

Kocioł grzewczy TOMITERM UNIEKO PLUS to najnowszy wyrób i jeden z nielicznych w Polsce bez podajnika z dużym paleniskiem spełniający wysokie wymagania normy PN-EN 303-5:2012 dla 5 klasy i Ekodesign.

Wytwarzany w nowoczesnej technologii produkcji z atestowanych materiałów.

Konstrukcja kotła oparta jest na wysoce wydajnym wymienniku ciepła. Wykorzystuje technikę dolnego spalania np.węgla kamiennego zapewniającą ekonomiczne i czyste spalanie paliwa.

•
  Uniwersalność – możliwość montażu miarkownika ciągu, regulowane przepustnice powietrza wtórnego.


•
  Solidna konstrukcja oraz wykonanie kotła – atestowana stal kotłowa P265Gh 6mm.


•
  Bezproblemowa obsługa – łatwo dostępne wszystkie elementy kotła, pojemna skrzynka na popiół, łatwość czyszczenia wymiennika, nóżki montażowe pozwalające na wypoziomowanie kotła


• Łatwy w obsłudze sterownik „ATOS”


• Dmuchawa WPA 120


• Niska emisja zanieczyszczenia do atmosfery – 5 klasa, ECODESIGN.


•
  Ekonomia i wygoda – technika dolnego spalania pozwala na efektywne oraz ekonomiczne spalanie węgla kamiennego -orzech.


•
  Wysoka sprawność – komora spalania z katalizatorami ceramicznymi, sprawność kotła.



•
  Ergonomia – kompaktowa budowa kotła, osprzęt kotła wykonany z żeliwa.

Zalety kotła UNIEKO Plus

• sterownik Atos


• dmuchowa WPA 120


• wysoka sprawność cieplna


• wbudowany termometr


• tulejkowe regulowane klamki z naciągiem


• regulowane zawiasy


• kratka żeliwna w palenisku


• wydłużona stałopalność (duża komora zasypowa)


• bardzo wysoka wydajność pieca i małe spalanie


• prosta obsługa


• miarkownik ciągu


• dostosowany do nowych przepisów 5 klasy i Ecodesign


• Wymiennik ciepła wykonany z atestowanej blachy kotłowej P265GH grubość blach: 6mm.


• Wysoka sprawność spalania oraz wymiany ciepła: 83%


• Kompaktowa budowa kotła


• Komora spalania z katalizatorami ceramicznymi


• Regulowana dysza powietrza wtórnego

Moc kotła grzewczego powinna być dopasowana do zapotrzebowania na energie potrzebną do ogrzewania budynku (i ewentualnie podgrzewania ciepłej wody użytkowej) wyliczoną zgodnie obowiązującymi normami budowlanymi.

KOCIOŁ SPEŁNIA WYMOGI EKOLOGICZNE

5 KLASA ECODESIGN

Kocioł spełni normy nowej od 1 lipca 2018r. klasy piątej

PN-EN 303-5:2012 oraz nowo ustalone normy 2020 ECODESIGN.

Zapytaj w swoim Urzędzie Miasta lub Urzędzie Gminy o program ograniczania emisji spalin i jego zasady.

Uzyskaj nawet do 70% dofinansowania i zwrotu w zależności od danej gminy.

PRZEKRÓJ BOCZNY KOTŁA

TECHNOLOGIA PRODUKCJI KOTŁA

1. Zapewniamy technologie i wykonawstwo produktu na najwyższym poziomie oraz niezmiennie od wielu lat zadowolenie klientów. Dzięki innowacyjności od lat kotły nasze cieszą się opinią niezawodnych, nowoczesnych i łatwych w obsłudze.


2.
   Nasze kotły wytwarzane są z wysokiej jakości certyfikowanej stali. Każdy arkusz jest indywidualnie sprawdzany przez nasz wykwalifikowany zespół, koleinie wszystkie elementy są idealnie wycinane poprzez przemysłowy laser wysokiej jakości i poddane obróbce plastycznej (wytłaczanie, gięcie, szlifowanie, wykrawanie).


3.
   Detale kształtujemy na hydraulicznych prasach krawędziowych, dzięki zwiększonej dokładności pomiarowej nasze kotły nie tylko są łatwe w instalacji ale również wysoce estetyczne. Odpowiednio przygotowane elementy pieca są koleinie łączone ze sobą spawami.


4.
   Tak przygotowany piec trafia na dział wykończenia, gdzie malowany jest podkładem a później odpowiednim kolorem farby . Zaizolowany i skręcony piec kolejny raz przechodzi przez proces kontroli jakości po czym zapakowany trafia do klienta.


5.
   Gotowy korpus poddawany jest próbie ciśnieniowej oraz licznym kontrolą jakości. W następnym etapie piec jest indywidualnie przygotowywany dla klienta, to w tym momencie osadzane są drzwiczki, dopasowywany jest czopuch oraz miejsce palnika.

Nowoczesna konstrukcja dolnego spalania. Jest to konstrukcja, która daje duże oszczędności paliwa i przyczynia się do ochrony środowiska.Kocioł dolnego spalania z mechaniczną i ręczna jego regulacją. Proces eksploatacji nie wymaga użycia energii elektrycznej – kotły pracują z wykorzystaniem naturalnego ciągu powietrza, a temperatura regulowana jest mechanicznie za pomocą pokrętła klapy uchylnej w drzwiczkach popielnika lub za pomocą miarkownika ciągu. Wymagana jest współpraca kotła z odpowiednio dobranym zbiornikiem akumulacyjnym. Konstrukcja powoduje minimalne osadzanie się kondensatu i pozwala na regulację mocy.

• wysoka sprawność cieplna


• w zestawie termometr


• tulejkowe regulowane klamki z naciągiem


• regulowane zawiasy


• kratka żaroodporna w palenisku


• możliwy montaż miarkownika


• wydłużona stałopalność (bardzo duża komora zasypowa)


• bardzo wysoka wydajność pieca i małe spalanie


• prosta obsługa


• miarkownik ręczny lub elektroniczny (opcja)


• dostosowany do nowych przepisów 5 klasy i Ekodesign


• Wymiennik ciepła wykonany z atestowanej blachy kotłowej P265GH grubość blach: 6mm.


• Wysoka sprawność spalania oraz wymiany ciepła: 90%


• Kompaktowa budowa kotła


• Komora spalania z katalizatorami ceramicznymi


• Regulowana dysza powietrza wtórnego

Moc kotła grzewczego powinna być dopasowana do zapotrzebowania na energie potrzebną do ogrzewania budynku (i ewentualnie podgrzewania ciepłej wody użytkowej) wyliczoną zgodnie obowiązującymi normami budowlanymi.

Miarkownik ciągu

Jest urządzeniem służącym do automatycznej regulacji ciągu w kotle na paliwa stałe. Jego główny element stanowi głowica termostatyczna, która jest połączona specjalną dźwignią oraz linką lub łańcuszkiem z klapką doprowadzającą powietrze do paleniska

Wszystko zaczyna się od ustawienia na głowicy określonej temperatury, przy której spalanie powinno zostać ograniczone. Gdy termometr wskaże, że granica została przekroczona, czujnik termostatyczny zacznie się rozszerzać, a w efekcie dźwignia i łańcuch będą się poruszać i obniżać. Ostatecznie klapka doprowadzająca powietrze do paleniska zostanie zamknięta. Jeśli z kolei temperatura spadnie poniżej wybranego poziomu, głowica zacznie się kurczyć, jednocześnie podnosząc łańcuch i otwierając klapkę – tym samym więcej powietrza dostanie się do kotła, a proces spalania stanie się intensywniejszy.

Wymiary Kotłów Unieko Plus 12kW

Wymiary Kotłów Unieko Plus 12kw

A - Kocioł z miernikiem (wysokość) 1220 mm

B - Kocioł bez miernika (wysokość) 1100 mm

C - Kocioł (szerokość) 510 mm

D - Głębokość kotła (bez czopucha) 630 mm

E - Głębokość kotła ( z czopuchem) 1100 mm

F - Wysokość do środka czopucha 950 mm

G - Rozmiar czopucha 160 mm

H - Króciec powrotu GZ - 1,5"

Zalety kotła Unieko Plus klasy 5

1. Opatentowana ceramika


2. Największe w swojej klasie drzwiczki


3. Kanały dymne


4. Klapka powietrza dolnego


5. Otwór na załadunek paliwa


6. Dopływ powietrza wtórnego


7. Ruszt SAŁY WODNY


8. Regulowane chwyty klamkowe


9. Nowatorskie klamki


10. Trwale palenisko.


11. Miarkownik ciągu manualny


12. Termometr


13. Nóżki do stabilizacji i wyrównania


14. Podwójne zabezpieczenie ogniowe drzwi

Proces spalania w kotle Unieko Plus powinien zachodzić w tylnym kanale!

A – Głębokość paleniska – 25cm

B – Wysokość paleniska – 53cm

Szerokość paleniska – 33cm

W zestawie otrzymujesz:

• Kocioł Tomiterm Unieko Plus


• Miarkownik ciągu


• Termometr


• Łatwy w obsłudze sterownik „ATOS”


• Dmuchawa WPA 120


• Komplet certyfikatów i dokumentacji do kotła oraz akcesoriów

Dodatkowe informacje:

Szanowny Kliencie, poniżej znajdziesz załącznik do aukcji, a w nim instrukcję obsługi, etykietę energetyczną, certyfikaty 5 klasy i ecodesign, kartę produktu, kartę mocy do pobrania.

W instrukcji znajdują się wszystkie niezbędne informację odnośnie kotła, jego montażu, oraz certyfikaty potwierdzające zgodność produktu z normami 5 klasy i ecodesign.
