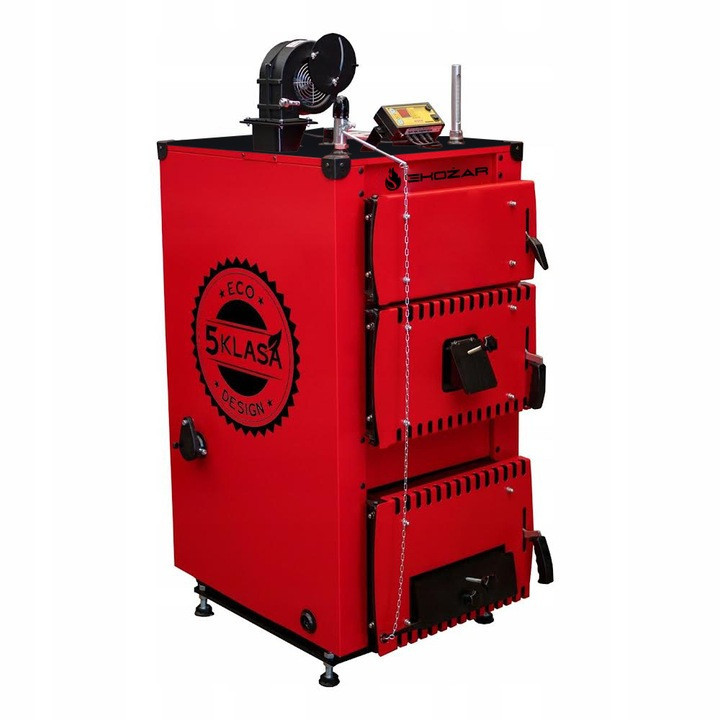

Kocioł zasypowy 5 klasy dolnego spalania  Unieko Plus

Moc kotła: 12kW

Powierzchnia: 70 - 130 m2

5 KLASA ECODESIGN

Kocioł spełni normy nowej od 1 lipca 2018r. klasy piątej

PN-EN 303-5:2012 oraz nowo ustalone normy 2020 ECODESIGN.

Zapytaj w swoim Urzędzie Miasta lub Urzędzie Gminy o program ograniczania emisji spalin i jego zasady.

Uzyskaj nawet do 70% dofinansowania i zwrotu w zależności od danej gminy.

Kocioł UNIEKO PLUS to najnowszej konstrukcji nadmuchowy piec na węgiel, spełniający wysokie wymagania normy PN-EN 303-5:2021-09 dla 5 klasy, oraz programów ochrony środowiska Ecodesign.

Wytwarzany w nowoczesnej technologii produkcji z atestowanych materiałów. Konstrukcja kotła oparta jest na wysoce wydajnym wymienniku ciepła. Wykorzystuje technikę dolnego spalania zapewniającą ekonomiczne i czyste spalanie paliwa.

•
  Uniwersalność - możliwość montażu miarkownika ciągu, regulowane przepustnice powietrza wtórnego.


•
  Solidna konstrukcja oraz wykonanie kotła - atestowana stal kotłowa P265Gh 6mm.


•
  Bezproblemowa obsługa - łatwo dostępne wszystkie elementy kotła, pojemna skrzynka na popiół, łatwość czyszczenia wymiennika, nóżki montażowe pozwalające na wypoziomowanie kotła


• Łatwy w obsłudze sterownik "ATOS"


• Dmuchawa WPA 120


• Niska emisja zanieczyszczenia do atmosfery - 5 klasa, ECODESIGN.


•
  Ekonomia i wygoda - technika dolnego spalania pozwala na efektywne oraz ekonomiczne spalanie węgla kamiennego -orzech.


•
  Wysoka sprawność - komora spalania z katalizatorami ceramicznymi, sprawność kotła.



•
  Ergonomia - kompaktowa budowa kotła, osprzęt kotła wykonany z żeliwa.

PRZEKRÓJ BOCZNY KOTŁA

TECHNOLOGIA PRODUKCJI KOTŁA

1. Zapewniamy technologie i wykonawstwo produktu na najwyższym poziomie oraz niezmiennie od wielu lat zadowolenie klientów. Dzięki innowacyjności od lat kotły nasze cieszą się opinią niezawodnych, nowoczesnych i łatwych w obsłudze.


2.
   Nasze kotły wytwarzane są z wysokiej jakości certyfikowanej stali. Każdy arkusz jest indywidualnie sprawdzany przez nasz wykwalifikowany zespół, koleinie wszystkie elementy są idealnie wycinane poprzez przemysłowy laser wysokiej jakości i poddane obróbce plastycznej (wytłaczanie, gięcie, szlifowanie, wykrawanie).


3.
   Detale kształtujemy na hydraulicznych prasach krawędziowych, dzięki zwiększonej dokładności pomiarowej nasze kotły nie tylko są łatwe w instalacji ale również wysoce estetyczne. Odpowiednio przygotowane elementy pieca są koleinie łączone ze sobą spawami.


4.
   Tak przygotowany piec trafia na dział wykończenia, gdzie malowany jest podkładem a później odpowiednim kolorem farby . Zaizolowany i skręcony piec kolejny raz przechodzi przez proces kontroli jakości po czym zapakowany trafia do klienta.


5.
   Gotowy korpus poddawany jest próbie ciśnieniowej oraz licznym kontrolą jakości. W następnym etapie piec jest indywidualnie przygotowywany dla klienta, to w tym momencie osadzane są drzwiczki, dopasowywany jest czopuch oraz miejsce palnika.

JAKO NIELICZNI W NASZYCH KOTŁACH POSIADAMY TRADYCYJNY RUSZT WODNY !

UWAGA!

Proces spalania w kotle Unieko Plus powinien zachodzić w tylnym kanale!

A - Głębokość paleniska - 25cm

B - Wysokość paleniska - 53cm

Szerokość paleniska - 33cm

Wymiary Kotłów Unieko Plus 12kw

A - Kocioł z miernikiem (wysokość) 1220 mm

B - Kocioł bez miernika (wysokość) 1100 mm

C - Kocioł (szerokość) 510 mm

D - Głębokość kotła (bez czopucha) 630 mm

E - Głębokość kotła ( z czopuchem) 1100 mm

F - Wysokość do środka czopucha 950 mm

G - Rozmiar czopucha 160 mm

H - Króciec powrotu GZ - 1,5"

MIARKOWNIK CIĄGU

Jest urządzeniem służącym do automatycznej regulacji ciągu w kotle na paliwa stałe. Jego główny element stanowi głowica termostatyczna, która jest połączona specjalną dźwignią oraz linką lub łańcuszkiem z klapką doprowadzającą powietrze do paleniska

Wszystko zaczyna się od ustawienia na głowicy określonej temperatury, przy której spalanie powinno zostać ograniczone. Gdy termometr wskaże, że granica została przekroczona, czujnik termostatyczny zacznie się rozszerzać, a w efekcie dźwignia i łańcuch będą się poruszać i obniżać. Ostatecznie klapka doprowadzająca powietrze do paleniska zostanie zamknięta. Jeśli z kolei temperatura spadnie poniżej wybranego poziomu, głowica zacznie się kurczyć, jednocześnie podnosząc łańcuch i otwierając klapkę – tym samym więcej powietrza dostanie się do kotła, a proces spalania stanie się intensywniejszy

Wentylator WPA 120

• Moc pobierana: 83 W


• Typ silnika: R2E 120-AR38-40


• Prędkość obrotowa: 2350 obr/min


• Napięcie: 230 V / 50 Hz


• Sprężanie maksymalne: 360 Pa


• Wydatek maksymalny: 285 m3/h


• Waga: 2,2 kg

STEROWNIK "ATOS"

Regulator "ATOS" jest przeznaczony do sterowania wentylatorem nadmuchowym w kotłach c.o. oraz do załączania pompy obiegowej. Wyposażony w dodatkowe wyjście umożliwiające podłączenie termostatu pokojowego pozwala także na utrzymywanie zadanej temperatury w pomieszczeniu. Sterownik charakteryzuje się prostą obsługą oraz niezawodnym działaniem.

W zestawie otrzymujesz:

• Kocioł Tomiterm Unieko Plus


• Miarkownik ciągu


• Termometr


• Łatwy w obsłudze sterownik „ATOS”


• Dmuchawa WPA 120


• POMPE WODY


• ZESTAW DO ROZPALANIA KOTŁA


• ZESTAW DO CZYSZCZENIA KOTŁA


• Komplet certyfikatów i dokumentacji do kotła oraz akcesoriów
