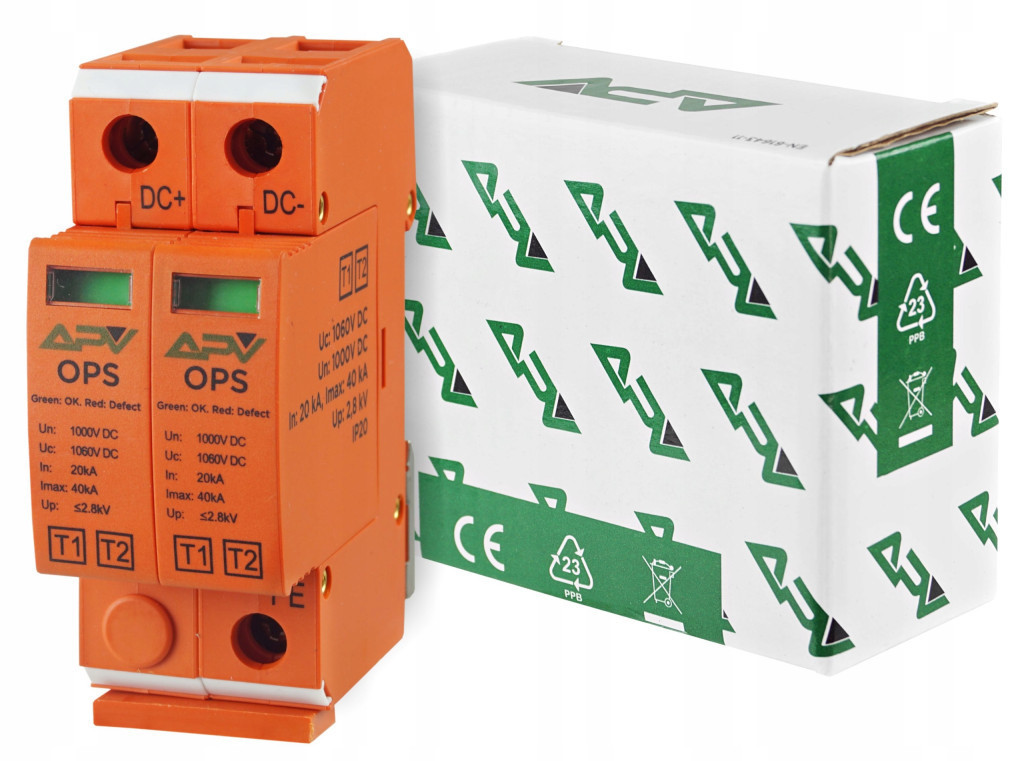

Ochronnik przeciwprzepięciowy fotowoltaiczny klasy B+C (T1+T2), 2P.

Nr katalogowy: APV-OPS-2P-T1+T2

Ochronniki przepięć klasy B+C (T1+T2) służą do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Ochronnik APV zbudowany jest z wykorzystaniem specjalnego warystora o dużym przepływie oraz iskiernika gazowego.

Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

Klasa ochrony: B+C (T1+T2),

Ilość pól: 2,

Wymagane zabezpieczenie - 32A,

Napięcie znamionowe Un - 1000V DC,

Napięcie stałej pracy Uc - 1060V DC,

In: 20kA, Inmax: 40kA

Up: 2,8kV

Temperatura otoczenia pracy: -30/+50°C,

Przyłącza max: 35 mm2,

Wymiary: 36x94x62 mm (szer.xwys.xgł.),

Montaż: szyna 35 mm,

Szczelność: IP20,

Certyfikat CE

Czytelny podgląd stanu - umieszczone na środku duże okienko wskaźnikowe zapewnia podgląd stanu ogranicznika, również przy złym oświetleniu.

Szybszy montaż - zoptymalizowany klips montażowy zapewnia prosty i łatwy montaż bez użycia narzędzi.

Pewne trzymanie modułów w podstawie - stabilne mocowanie umożliwia stosowanie ograniczników w aplikacjach zagrożonych wibracjami, np. w elektrowniach wiatrowych. Jednocześnie po wciśnięciu elementu unieruchamiającego, możliwe jest wyjęcie modułu z podstawy.

Wyprodukowane zgodnie z normą IEC/EN 61643-11.
