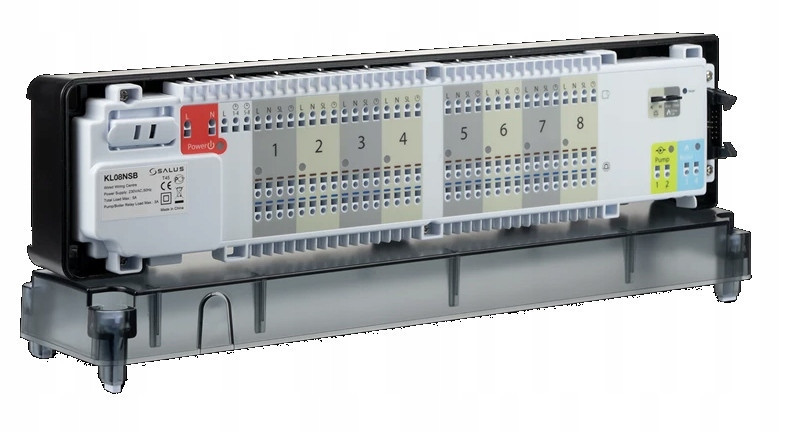

KL08NSB

PRZEWODOWA LISTWA STERUJĄCA, 8 STREF, 230V

KL08NSB

Listwa umożliwia łatwe i szybkie podłączenie przewodowych regulatorów temperatury oraz siłowników metodą PLUG-IN.

Posiada zintegrowany moduł sterowania pompą i kotłem oraz zabezpieczenie przed przeciążeniem. Listwa przystosowana jest do pracy z siłownikami typu NC (bezprądowo zamkniętymi) i NO (bezprądowo otwartymi).

Przewodowa listwa sterująca 8 stref KL08NSB pozwala na sprawne i szybkie podłączenie każdego przewodowego regulatora temperatury oraz siłowników.

Dzięki urządzeniu możesz monitorować aż 8 niezależnych stref grzewczych, a po podłączeniu rozszerzenia listwy – 4 kolejne. Czytelna sygnalizacja z diodami ledowymi pozwala na precyzyjne ustawienie pożądanych parametrów.

Zalety:

• możliwość podłączenia zegara zewnętrznego,


• aż 32 wyjścia do podłączenia siłowników (po 4 na strefę),


• funkcja NSB (nocna redukcja tempertury),


• funkcja zabezpieczającą przewody przed wyrwaniem,


• przystosowanie do montażu na szynie DIN 35 mm.

Funkcja NSB

Funkcja NSB (Night Set Back) daje możliwość automatycznego obniżenia zadanej temperatury na regulatorach dobowych za pośrednictwem regulatora programowanego (tygodniowego) połączonego z listwą sterującą. Zmiana temperatury odbywa się pomiędzy temperaturą dzienną, a nocną. Regulator tygodniowy zamontowany np. w salonie, poprzez listwę (przewodowo), wysyła sygnał do regulatorów dobowych. Wówczas regulatory dobowe automatycznie obniżają wartość temperatury zadanej według nastawionej na nich wartości.

Cechy produktu:

• kontrola 8 niezależnych stref grzewczych


• 32 wyjścia do podłączenia siłowników (po 4 na strefę)


• możliwość podłączenia zegara zewnętrznego


• możliwość rozbudowy o moduł KL04NSB


• posiada zintegrowany moduł sterowania pompą i kotłem


• zabezpiecza przewody przed wyrwaniem


• przystosowana do montażu na szynie DIN 35 mm

Dane techniczne

• Zasilanie: 230V AC 50 Hz


• Max obciążenie: 3 A


• Wyjścia: Pompa (NO/COM), Kocioł (NO/COM),Siłownik termoelektryczny (230V)


• Wymiary [mm]: 355 x 85 x 67

Opis listwy:

1. Bezpiecznik topikowy rurkowy 5 x 20 mm 12 A

2. Zasilanie

3. Styki Funkcji NSB

4. Zworka NC / NO

5. Zworka ,,Delay”

6. Wyjście sterujące źródłem ciepła

7. Wyjście sterujące pompą

8. Podłączenie siłowników

9. Złącze szeregowe dla rozszerzenia KL04NSB

10. Przycisk „Reset”

11. Podłączenie regulatorów
